Plinti & Pali

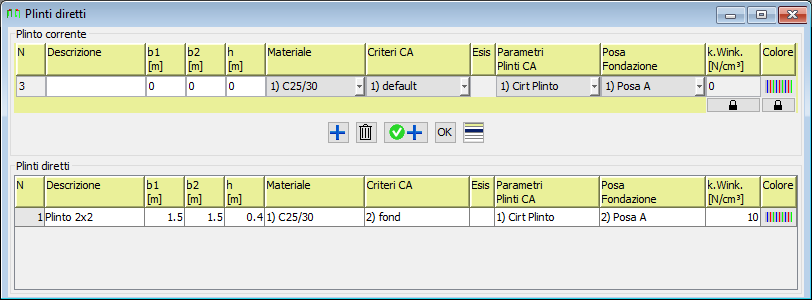

Definisce l'archivio dei "plinti diretti". Per ogni tipo di "plinto diretto" dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del plinto diretto.
•b1 [m]: Dimensione del plinto lungo l'asse x
•b2 [m]: Dimensione del plinto lungo l'asse y
•h [m] : Spessore del plinto
•Materiale: Materiale
•Criterio CA: Criterio di progetto per il progetto e la verifica degli elementi in calcestruzzo. (Menù archivi/Criteri di progetto CA/Criteri CA)
•Esis : Plinto Esistente. Campo di sola lettura. Un plinto in calcestruzzo è esistente se è costituito da materiale esistente o se nel criterio CA è specificato un acciaio esistente.
•Parametri Plinto CA: Parametri di progetto specifici del plinto (Menù plinti & Pali/ Parametri Plinti CA/Parametri Plinti CA)
•Posa fondazione: Posa fondazione (Menù Terreno/Posa fondazione).
•k.Wink[N/cm³]: Costante di Winkler del terreno di fondazione su cui poggia il plinto. Jasp, di default,
kw = max{ Eed/B ; E/[ B (1-ν²)Ir)]} [14][15]
con:
Eed il modulo edometrico del terreno del terreno
E il modulo di elasticità del terreno
ν il coefficiente di Poisson del terreno
B = min (b1;b2)
x = max (b1;b2) / B
Ir = 0,946 per x = 1; Ir = 1,300 per x = 2; Ir = 1,826 per x = 5; Ir =2,246 per x = 10

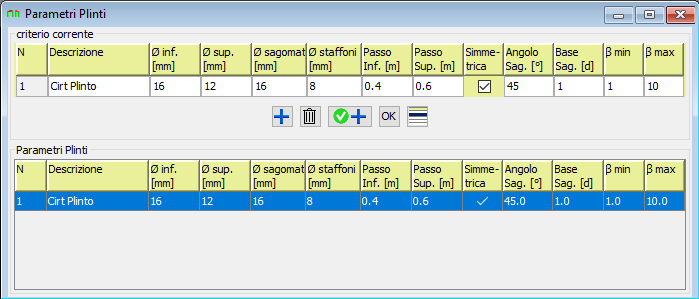

Definisce l'archivio dei parametri per il progetto e di verifica dei plinti. I parametri specificabili sono:
•Descrizione: Descrizione mnemonica dei "parametri plinti ".
•Ø inf.[mm]: Diametro dei tondini inferiori.
•Ø sup.[mm]: Diametro dei tondini superiori.
•Ø sagomati [mm]: Diametro dei tondini sagomati (barchette).
•Passo Inf.[m]: Passo minimo armatura inferiore.
•Passo Sup.[m]: Passo minimo armatura superiore.
•Simmetrica: Se spuntato arma i plinti quadrati in modo simmetrico.
•Angolo Sag. [°]: Angolo piegatura sagomati, compreso tra 45° e 22°.
•Base Sag. [d]: Se posto a 0 la piega delle barchette inizia a filo con il bordo del pilastro. Se posto ad 1 la piega delle barchette inizia alla distanza d/2 dal bordo del pilastro, con d l'altezza utile del plinto.
•β min: β minimo per la verifica a punzonamento. (EC2-2005 § 6.4.3).
•β max: β massimo per la verifica a punzonamento. (EC2-2005 § 6.4.3).

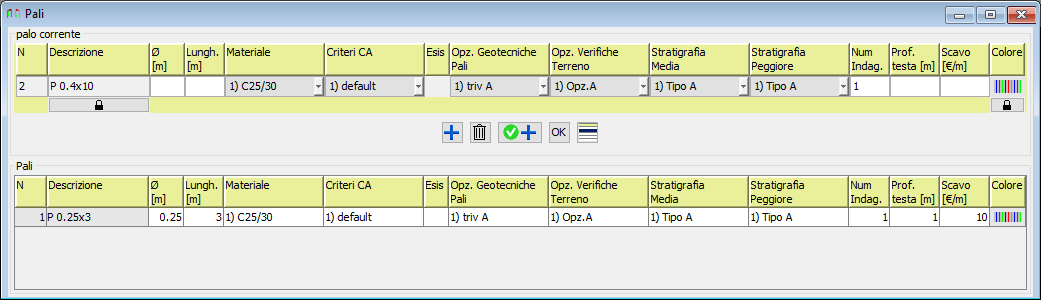

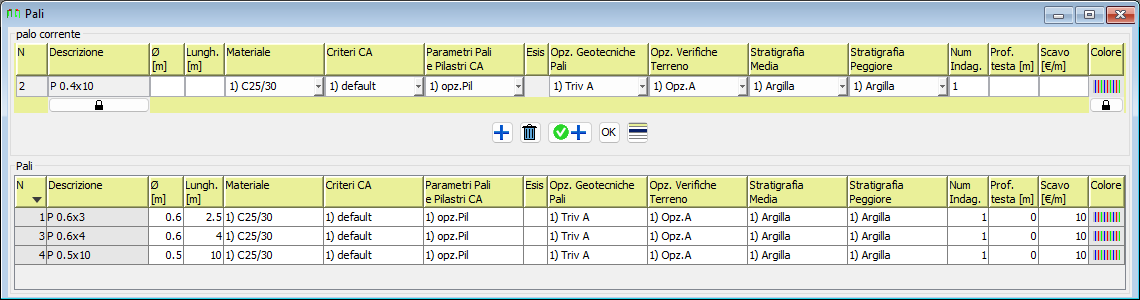

Definisce l'archivio dei pali. Per ogni palo dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del palo.
•Ø [m]: Diametro palo
•Lungh. [m]: Lunghezza palo
•Materiale: Materiale
•Criterio CA: Criterio di progetto per il progetto e la verifica dei pali in calcestruzzo. (vedi menù archivi /Criteri di progetto CA /Criteri CA)
•Esis : Palo Esistente. Campo di sola lettura. Un palo in calcestruzzo è esistente se è costituito da materiale esistente o se nel criterio CA è specificato un acciaio esistente.
•Opz. Geotecniche Pali: Opzioni di verifica geotecnica specifiche per i pali. (Menù archivi /Plinti & Pali /Opzioni Goetecniche Pali)
•Opzioni verifiche terreno: Opzioni verifiche terreno (vedi menù archivi /Terreno /Opz.Verifiche)
•Stratigrafia Media: Stratigrafia media (vedi menù archivi /Terreno /Stratigrafie)
•Stratigrafia Peggiore: Stratigrafia peggiore (vedi menù archivi /Terreno /Stratigrafie)
•Num. indagini: Numero indagini eseguite. Il §6.4.3.1.1 prevede che il calcolo della resistenza caratteristica di un palo sia fatto in funzione del numero di verticali indagate dalle resistenze, ovvero dalle stratigrafie, con caratteristiche medie e minime.
•Prof. Testa: Profondità di posa della testa del palo, rispetto allo zero della stratigrafia.
•Scavo [€/m]: Costo scavo palo per metro.
•Colore: Colore.

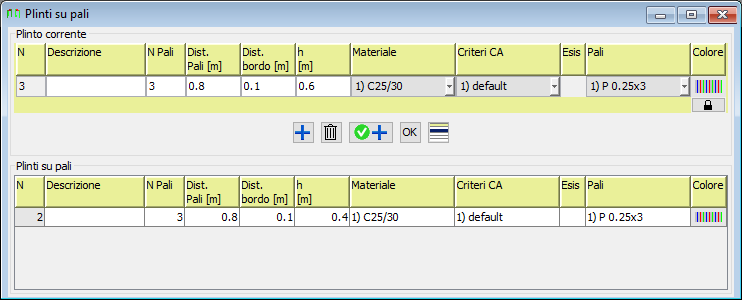

Definisce l'archivio dei "plinti su pali ". Per ogni tipo di "plinto su pali " dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del plinto su pali.
•n° pali: Numero pali. È possibile inserire plinti a 3,4,5,6 o 7 pali.
•Dist. Pali [m]: Distanza pali a filo, cioè distanza in asse tra i pali meno il diametro del palo.
•Dist. bordo [m]: Distanza tra il bordo del palo e il bordo del plinto.
•Materiale: Materiale
•Criterio CA.: Criterio di progetto per il progetto e la verifica degli elementi in calcestruzzo. (vedere menù archivi/Criteri di progetto/Criteri)
•Esis : Plinto Esistente. Campo di sola lettura. Un plinto in calcestruzzo è esistente se è costituito da materiale esistente o se nel criterio CA è specificato un acciaio esistente.
•Palo: Sezione Palo (vedere menù archivi/Plinti & Pali/Pali)

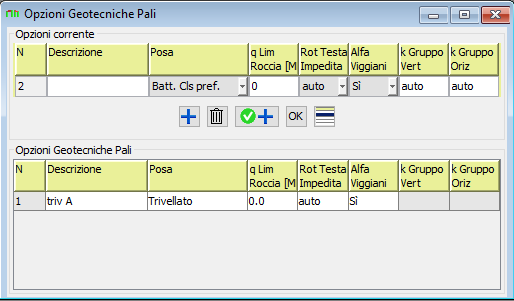

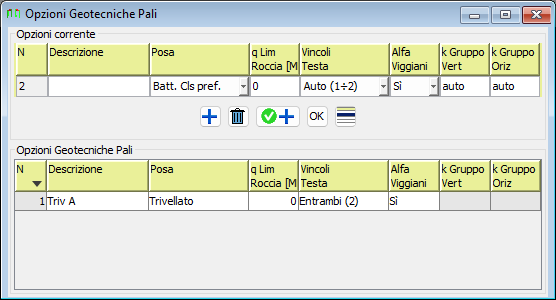

Definisce l'archivio delle “opzioni geotecniche pali”. Per ogni tipo di “opzioni geotecniche pali” devono essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del plinto su pali.
•Posa: Tipo di posa del palo. A scelta tra:
oBattuto Cls Prefabbricato
oBattuto Cls in opera
oElica continua (Trivellato pressato)
oTrivellato
•Q Lim Roccia [MPa]: Portata limite base del palo su roccia.
•Rotazione testa impedita: A scelta tra:
oSì: il programma calcola la portata laterale del palo ipotizzando che la rotazione della testa del palo sia impedita.
oNo: il programma calcola la portata laterale del palo ipotizzando che la rotazione della testa del palo sia libera.
oAuto: la rotazione è libera se il palo è collegato solo un pilastro, cioè non sono presenti travi o piastre sul nodo in cui è inserito il palo.
•Alfa Viggiani: In condizioni non drenate la resistenza unitaria laterale è valutata con il cosiddetto "metodo α". Con questo parametro è possibile specificare le formule da utilizzare per il calcolo di α.
oSì: Jasp utilizza i valori di α indicati da Viggiani nel testo "Fondazioni" del 1999.
oNo: Jasp utilizza, per il calcolo di α, le formule di Stas e Kulhavy (1984) per i pali trivellati e Olson e Dennis (1982) per i pali infissi.
•k Gruppo Verticale: È possibile specificare il coefficiente di gruppo per il calcolo della portata verticale. Se non specificato Jasp utilizza il procedimento indicato nel paragrafo "Verifiche geotecniche fondazioni profonde".
•k Gruppo Orizzontale: È possibile specificare il coefficiente di gruppo per il calcolo della portata orizzontale. Se non specificato Jasp utilizza il coefficiente 0,5.

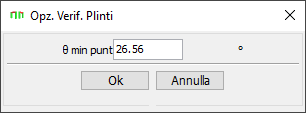

Permette di specificare i seguenti parametri:
•θ min punt [°]. Il modello puntone tirante può essere applicato solo se gli angoli tra i puntoni e i tiranti non sono troppo bassi. Di default Jasp pone l'angolo minimo pari a acrctg(2) = 26.56, ovvero ctg(θ) ≤ 2.
