Solai

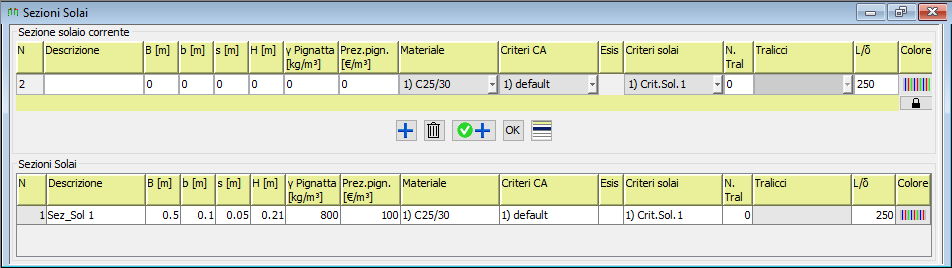

Definisce l'archivio delle sezioni dei solai. Per ogni sezione solaio dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica della sezione del solaio.

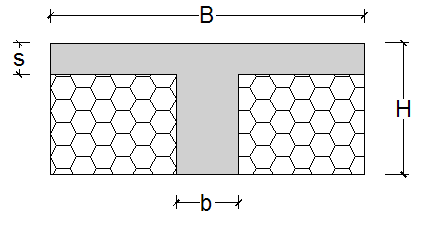

•B [m]: Interasse travetti.
•s [m]: Spessore soletta. Per definire una sezione rettangolare porre s=H.
•H [m]: Altezza totale.
•b [m]: Larghezza travetto. Per definire una sezione rettangolare porre b=B.
•γ pignatta [kN/m³]: Peso specifico pignatta.
•Prezzo pignatta [€/m³]: Prezzo pignatta.
•Materiale: Materiale
•Criterio CA: Criterio di progetto per il progetto e la verifica degli elementi in calcestruzzo. (vedere menù archivi/Criteri di progetto CA/Criteri CA)
•Esis : Solaio Esistente. Campo di sola lettura. Un solaio in calcestruzzo è esistente se è costituito da materiale esistente o se nel Criterio CA è specificato un acciaio esistente.
•Criterio solaio: Parametri di progetto specifici per il solaio (vedere menù archivi/Solai/Criteri solai)
•n Tral.: Numero tralicci presenti nella parte inferiore del travetto
•Traliccio: Traliccio eventualmente presente (vedere menù archivi/Solai/Tralicci)

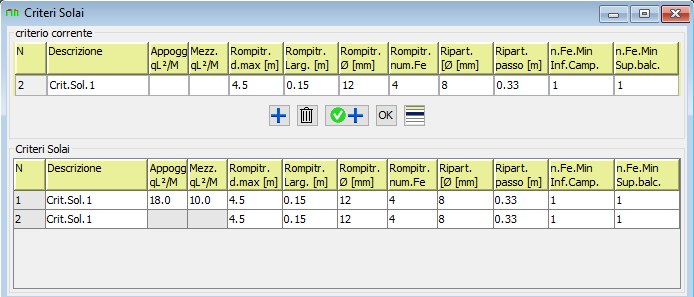

Definisce l'archivio dei criteri di progetto specifici per i solai. Per ogni criterio solaio dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del criterio solaio.
•Appoggio qL²/M: Se specificato il programma fissa un momento minimo sull'appoggio pari a qL²/Ka, dove ka è il valore immesso. Esempio: inserendo 12 Jasp considera sull'appoggio un momento minimo pari a qL²/12.
•Mezzeria qL²/M: Se specificato il programma fissa un momento minimo in mezzeria pari a qL²/Kc, dove kc è il valore immesso. Esempio: inserendo 8 Jasp considera in mezzeria un momento minimo pari a qL²/8.
•Rompitratta d.max [m]: Se la lunghezza del solaio supera questo valore il programma inserisce il rompitratta negli esecutivi.
•Rompitratta Ø [mm]: Diametro armatura longitudinale rompitratta. Il diametro delle staffe del rompitratta va inserito menù Archivio/criteri di progetto/parametri generali Ø staffe [mm]
•Ripartitori passo [m]: Passo dell'armatura di ripartizione da inserire nella soletta.
•Ripartitori Ø [mm]: Diametro dell'armatura di ripartizione.
•n Fe Min Inf. Campata: Numero di tondini minimo da inserire in campata.
•n Fe Min Inf. Sup. Balcone: Numero di tondini minimo da inserire all'incastro del balcone.

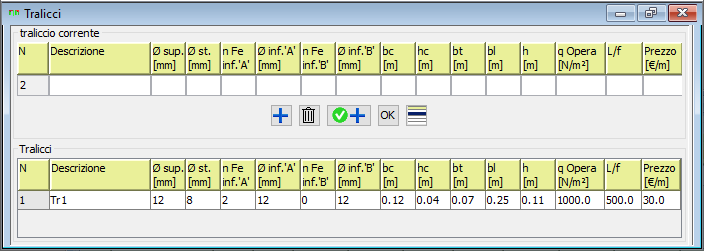

Definisce l'archivio tralicci. Per ogni traliccio dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del traliccio.

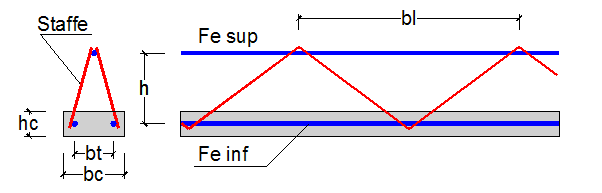

•Ø sup [mm] Diametro del filante superiore.
•Ø staffe [mm] Diametro della greca.
•num Fe inf. 'A': Numero di filanti inferiori di tipo "A". La dicitura "tipo A" non ha un significato particolare, serve solo a distinguerli dal "tipo B".
•Ø inf. 'A' [mm]: Diametro filanti tipo "A".
•num Fe inf. 'B': Numero di filanti inferiori di tipo "B".
•Ø inf. 'B' [mm]: Diametro filanti tipo "B".
•bc [m]: Base coppella di calcestruzzo. Per inserire un solaio di tipo predalle bisogna porre bc pari all'interasse tra travetti.
•hc [m]: Altezza coppella di calcestruzzo.
•bl [m]: Passo greca.
•h [m]: Distanza verticale tondini misurata in asse.
•q Opera [N/m²]: Carico accidentale durante il getto.
•L/f: Rapporto massimo Luce/Freccia durante il getto.
•Prezzo [€/m]: Prezzo traliccio.

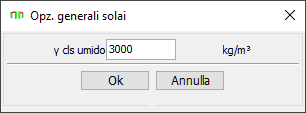

Permette di specificare i seguenti parametri:
•γ cls umido [kN/m³] . Utilizzato per le verifiche durante la posa dei tralicci.
