Sezioni Pareti e Piastre
|
|

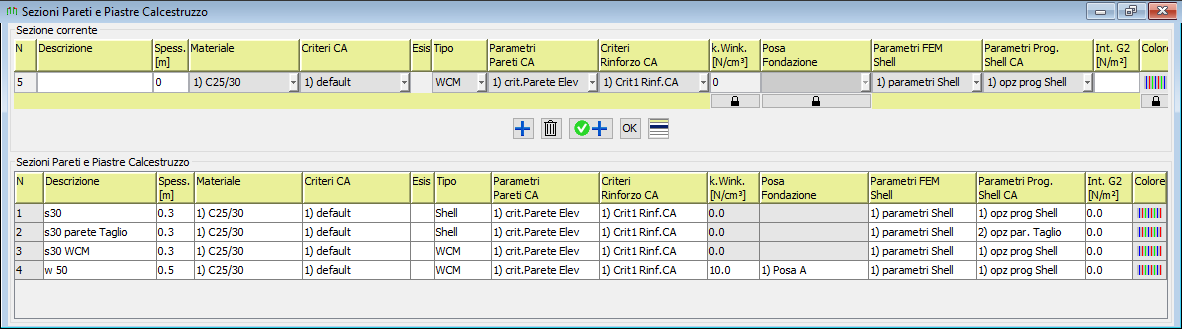

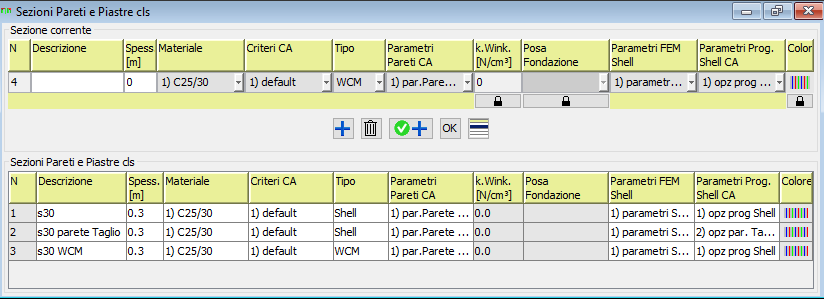

Definisce l'archivio delle “Sezioni P&P cls” per sezioni in calcestruzzo armato. Ad ogni elemento di tipo parete o di tipo piastra sarà associata una sezione contenuta in questo archivio. Per ogni “Sezione P&P cls” dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica della "Sezione P&P cls ".
•Spessore [m]: Spessore della parete o della piastra.
•Materiale: Materiale.
•Criterio CA: Criterio di progetto per il progetto e la verifica degli elementi in calcestruzzo. (vedere menù archivi/Criteri di progetto CA/Criteri CA)
•Esis: Sezione P&P Esistente. Campo di sola lettura. Una sezione P&P in calcestruzzo è esistente se è costituita con materiale esistente o se nel criterio CA è specificato un acciaio esistente.
•Tipo: Tipo di modellazione.
oShell. Modellazione con elementi finiti di tipo shell.
oWCM [4][8] (Wide Column Model) cioè con pilastro e 4 link rigidi.
oM/F [17]. Modellazione maschi e fasce. Il programma non effettua la verifica di elementi in c.a. modellati con modello maschi e fasce.
Per le piastre il programma utilizzerà sempre la modellazione con elementi Shell.
•Parametri Parete CA: Parametri di progetto specifici per la parete (vedere menù archivi/Criteri di progetto CA/Parametri Pareti CA).
•k.Wink[N/cm³]: Costante di Winkler dell'eventuale terreno di fondazione su cui poggia la piastra. Per inserire una Costante di Winkler diversa da zero bisogna cliccare sul lucchetto.
•Posa fondazione: Posa fondazione per la piastre (vedere menù Terreno/Posa fondazione).
•Parametri FEM Shell: Parametri per la creazione del modello FEM. Tali parametri sono definibili selezionando “Archivi/ Opzioni FEM/Parametri FEM Shell “
•Parametri Progetto Shell CA: Parametri per il progetto delle piastre in CA. Tali parametri sono definibili selezionando “Archivi/Criteri di progetto CA/Parametri Progetto Shell CA”
•Colore: Colore degli elementi che hanno quella Sezione P&P.
Definisce l'archivio delle “Sezioni P&P Fe” per sezioni in acciaio. Con la versione attuale di Jasp non è possibile verificare le piastre o le pareti in acciaio. Per la descrizione dei singoli campi vedere le “Sezioni P&P cls”.
Definisce l'archivio delle “Sezioni P&P Legno” per sezioni in legno. Con la versione attuale di Jasp non è possibile verificare le piastre o le pareti in legno. Per la descrizione dei singoli campi vedere le “Sezioni P&P cls”.

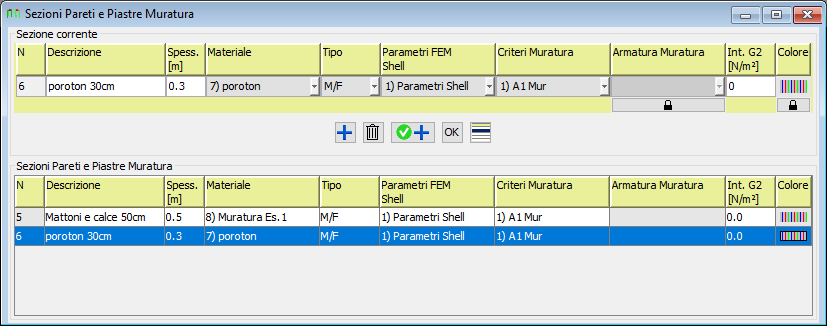

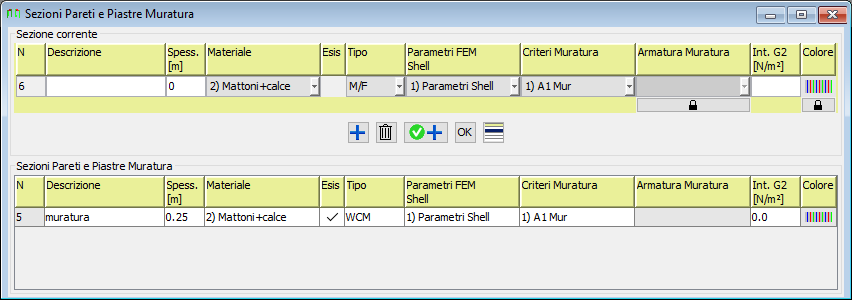

Definisce l'archivio delle “Sezioni P&P Muratura” per sezioni in muratura. Per ogni “Sezione P&P Muratura” dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica della "sezione P&P Muratura ".
•Spessore [m]: Spessore della parete.
•Materiale: Materiale.
•Esis : Sezione P&P Esistente. Campo di sola lettura. Una sezione P&P è esistente se è costituita con materiale esistente.
•Tipo: Tipo di modellazione.
oShell. Modellazione con elementi finiti di tipo shell. Jasp non effettua le verifica di elementi in muratura modellati con elementi shell.
oWCM [4][8] (Wide Column Model) cioè con pilastro e 4 link rigidi. Jasp non effettua le verifica di elementi in muratura modellati con modello WCM.
oM/F [17]. Modellazione con maschi e fasce.
•Parametri FEM Shell: Parametri per la creazione del modello FEM. Tali parametri sono definibili selezionando “Archivi/ Opzioni FEM/Parametri FEM Shell"
•Criteri murature: Criteri odi verifiche delle murature
•Armatura Muratura : Armatura delle muratura.
•Int. G2: Peso dell'intonaco.
•Colore: Colore degli elementi che hanno quella Sezione P&P.
Definisce l'archivio delle “Sezioni P&P Gen” in materiale generico. Per la descrizione dei singoli campi vedere le “Sezioni P&P cls”.
Definisce l'archivio di tutte le “Sezioni P&P” con tutti i tipi di sezioni P&P. Con questa maschera è possibile modificare il tipo di materiale della sezione shell, passando, per esempio da “Calcestruzzo” a “Muratura”
