Materiali Rinforzo CA

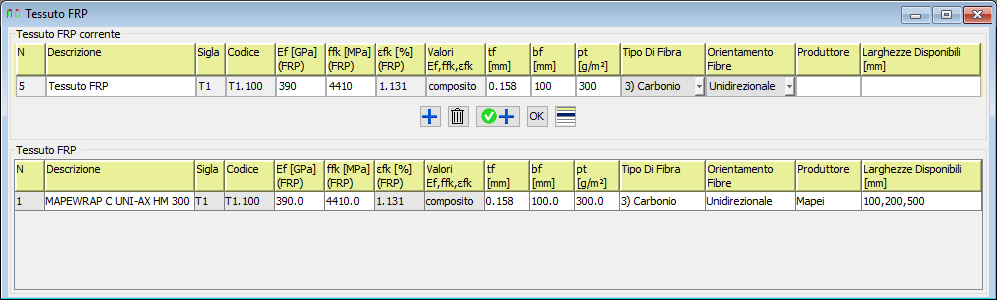

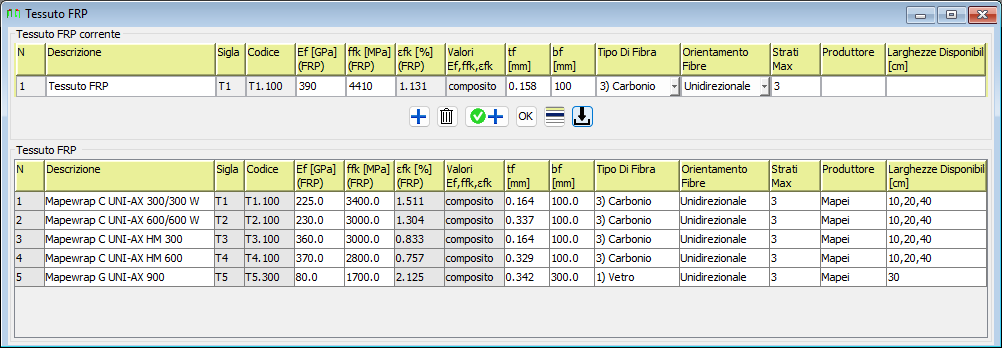

Definisce l'archivio dei tessuti per la realizzazione di sistemi FRP. I parametri specificabili per ogni tessuto sono:
•Descrizione: Descrizione mnemonica del tessuto.
•Sigla: Sigla del tessuto. Parametro di sola lettura. È la sigla che è utilizzata negli esecutivi generati dal programma per identificare un tipo di tessuto.
•Codice: Codice del tessuto. Parametro di sola lettura. È un codice che è utilizzato nelle maschere di input del programma. È formato dalla sigla seguita dalla larghezza del tessuto in mm.
•Ef [GPa] (FRP): Modulo di elasticità normale del sistema composito FRP.
•ffk [MPa] (FRP): Resistenza caratteristica del sistema composito FRP.
•εfk [%] (FRP): Deformazione caratteristica a rottura per trazione del sistema composito FRP. Parametro di sola lettura. εfk = ffk/Ef
•Valori Ef,ffk,εfk : Campo di sola lettura. Indica se i valori Ef, ffk, εfk sono relativi al composito o alle fibre.
•tf [mm]: Spessore del tessuto.
•bf [mm]: Larghezza del tessuto.
•pt [g/m²]: Grammatura. Massa di tessuto per unità di area. Non utilizzato per le verifiche.
•Tipo di Fibre: Tipo di fibra. (Menù Archivio/Materiale di Rinforzo/Tipo di fibre).
•Orientamento Fibre Orientamento fibre. (Unidirezionale)
•Produttore: Produttore del tessuto.
•Larghezze Disponibili [mm]: Lunghezze disponibili in commercio per il tipo di tessuto.

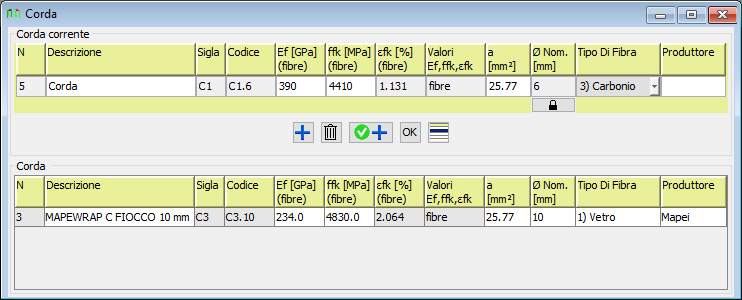

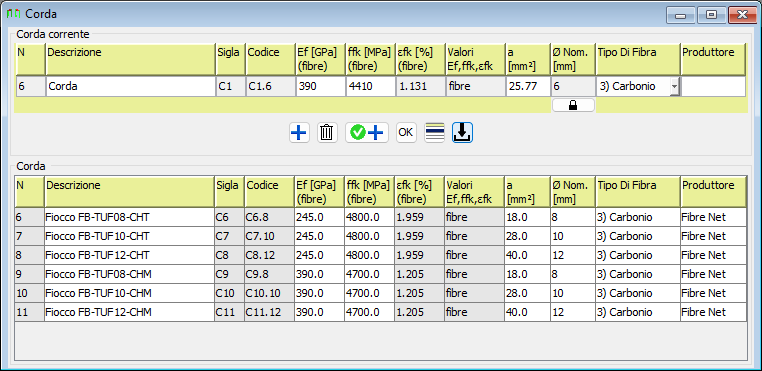

Definisce l'archivio delle corde. I parametri specificabili per ogni corda sono:
•Descrizione: Descrizione mnemonica della corda.
•Sigla: Sigla della corda. Parametro di sola lettura. È la sigla che è utilizzata negli esecutivi generati dal programma per identificare un tipo di corda.
•Codice: Codice della corda. Parametro di sola lettura. È un codice che è utilizzato nelle maschere di input del programma. È formato dalla sigla seguita dal diametro nominale della corda.
•Ef [GPa] (fibre): Modulo di elasticità normale della corda a secco.
•ffk [MPa] (fibre): Resistenza caratteristica della corda a secco.
•εfk [%] (fibre): Deformazione caratteristica a rottura per trazione della corda a secco. Parametro di sola lettura. εfk = ffk/Ef
•Valori Ef,ffk,εfk : Campo di sola lettura. Indica se i valori Ef, ffk, εfk sono relativi al composito o alle fibre.
•a [mm²]: Area della sezione delle fibre della corda a secco.
•Ø nom. [mm]: Diametro nominale del rinforzo in FRP. Non utilizzato per le verifiche.
•pt [g/m²]: Grammatura. Massa di tessuto per unità di area del tessuto FRP.
•Tipo di Fibre: Tipo di fibra. (Menù Archivio/Materiale di Rinforzo/Tipo di fibre).
•Produttore: Produttore del tessuto.

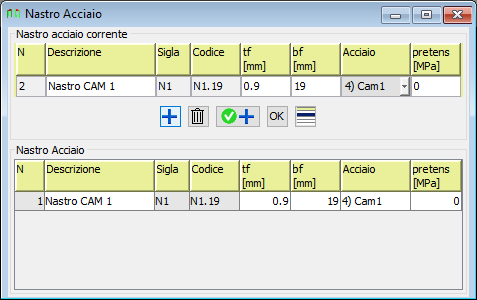

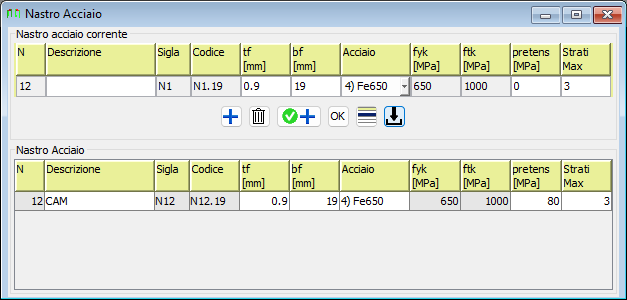

Definisce l'archivio dei nastri per l'incamiciatura in acciaio o con sistema CAM dei pilastri in c.a. I parametri specificabili per ogni corda sono:
•Descrizione: Descrizione mnemonica del nastro.
•Sigla: Sigla del nastro. Parametro di sola lettura. È la sigla che è utilizzata negli esecutivi generati dal programma per identificare un tipo di nastro.
•Codice: Codice del nastro.. Parametro di sola lettura. È un codice che è utilizzato nelle maschere di input del programma. È formato dalla sigla seguita dalla larghezza del nastro.
•tf [mm]: Spessore del nastro.
•bf [mm]: Larghezza del nastro.
•Acciaio: Acciaio.
•Pretens [MPa]: Pretensionamento del nastro. Per il sistema CAM Pretens = 80 MPa.

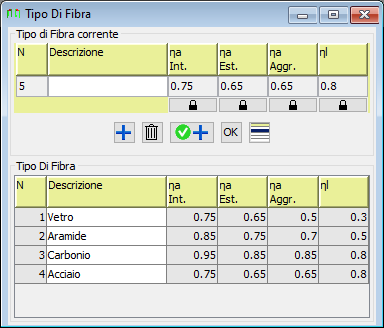

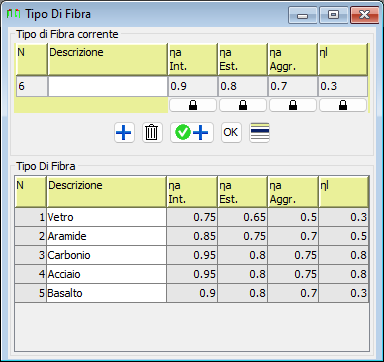

Definisce l'archivio del tipo di fibre e i relativi valori del coefficiente di conversione ambientale e il fattore di conversione per i carichi di lunga durata come indicato nelle tabelle 3-2 e 3-3 del DT200.
•Descrizione: Descrizione del tipo di fibra.
•ηa int.: Fattore di conversione ambientale per ambienti interni.
•ηa est.: Fattore di conversione ambientale per ambienti esterni
•ηa aggr.: Fattore di conversione ambientale per ambienti aggressivi.
•ηl.: Fattore di conversione per effetti di lunga durate per carichi di lungo termine.
I valori delle fibre di Vetro, Aramide e Carbonio sono specificati nel DT200/R1. I valori delle fibre di acciaio sono quelle del tessuto GeosteelTM prodotto da Kerakoll. I primi 4 tipi di fibra sono predefiniti e non posso essere cancellati.

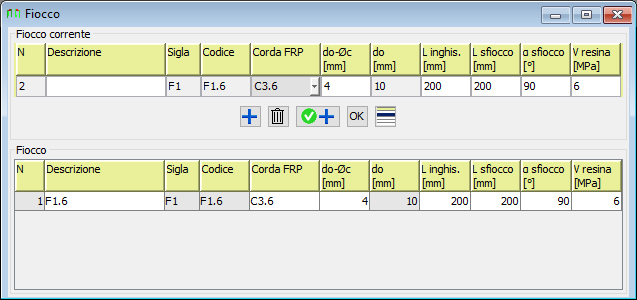

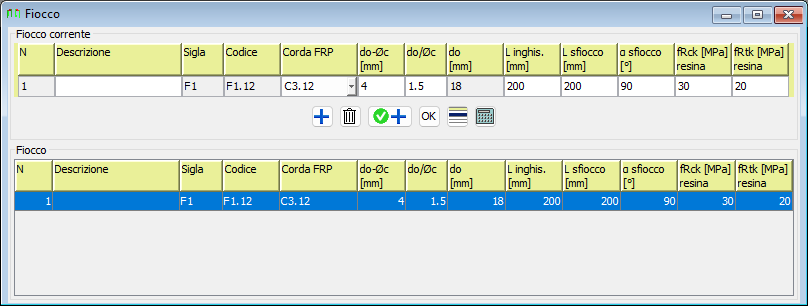

Definisce l'archivio dei fiocchi per l'ancoraggio del rinforzo in FRP . I parametri specificabili per ogni corda sono:
•Descrizione: Descrizione mnemonica del fiocco.
•Sigla: Sigla del fiocco. Parametro di sola lettura. È la sigla che è utilizzata negli esecutivi generati dal programma per identificare un tipo di fiocco.
•Codice: Codice del fiocco. Parametro di sola lettura. È un codice che è utilizzato nelle maschere di input del programma. È formato dalla sigla seguita dal diametro nominale della corda.
•Corda: Codice della corda utilizzata per creare il fiocco.
•do-Øc [mm]: Differenza tra il diametro del foro e il diametro nominale della corda.
•do [mm]: Diametro del foro. Parametro di sola lettura.
•L.inghis [mm]: Lunghezza inghisaggio.
•L.sfiocco [mm]: Lunghezza della parte sfioccata.
•α.sfiocco [°]: Angolo totale dello sfiocco. ( 30° ≤ αsfiocco ≤ 120° )
•V resina [MPa]: Resistenza resina.
