L'incamiciatura in acciaio, per strutture in calcestruzzo,  è prevista dalla CNTC18 al § C8.7.4.2.2.

Le camicie in acciaio possono essere applicate principalmente a pilastri o pareti per conseguire tutti o alcuni dei seguenti obiettivi:

•aumento della capacità in termini di resistenza a taglio;

•aumento della capacità in termini di deformazione (effetto del confinamento);

•aumento della capacità portante verticale (effetto del confinamento).

Aumento della resistenza a taglio

Nel caso di incamiciatura in acciaio la resistenza a taglio aggiuntiva Vj è calcolata con la (C8.7.4.5) CNTC18

nella quale pj è l'interasse tra le bande, e per gli altri simboli vedere il § C8.7.4.2.2. della CNTC18

L'elemento rinforzato a taglio ha anche delle proprie staffe esistenti, la cui resistenza a taglio-trazione di calcola con la  [4.1.27] NTC18

Dal confronto delle due si può calcolare un passo di staffe equivalente al rinforzo,  sj  , che dà la stessa resistenza del tessuto di rinforzo.

sj = (Asw ⋅ fyd ⋅ pj)/( fyw ⋅  tj ⋅ b )

Per il significato dei simboli vedere il §4.1.2.3.5.2 NTC18 e il §C8.7.4.2.2 CNTC18

Jasp per gli elementi rinforzati con FRP, e per tutti gli elementi rinforzati con staffe aggiuntive, calcola il passo di staffe equivalente st che è aggiunto alle staffe esistenti.

il passo totale equivalente è calcolato con la seguente formula:

1/st = 1/sr  + 1/se

dove:

se è il passo delle staffe esistenti.

sr è il passo di staffe equivalente al rinforzo applicato.

st è il passo delle staffe equivalente totale.

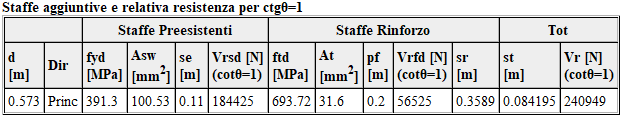

I dettagli della dei valori calcolati da Jasp sono riportati nella seguente tabella

Dove

•fdt = fyw/0,5

•At = 2⋅tj⋅b

•pf = pj

•Gli altri simboli fanno riferimento al §4.1.2.3.5.2 NTC18

Confinamento

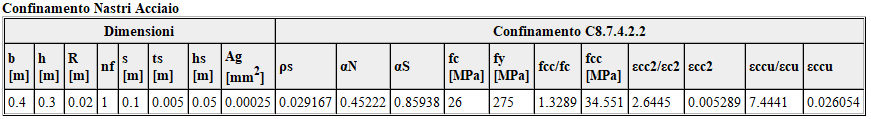

Gli effetti del confinamento dovuto al rinforzo con FRP sono calcolati come indicato nei § C8.7.4.2.2. CNTC18. Nella seguente tabella sono riportati i dettagli del calcolo del confinamento. Titti i simboli  riportati fanno riferimento al suddetto paragrafo delle CNTC18.

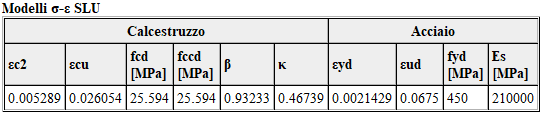

Il programma riporta in forma tabellare il parametri per il modello σ-ε del calcestruzzo confinato e dell'acciaio.
