Quest'esempio di validazione si occupa delle verifiche a  resistenza di una maschio in muratura esistente rinforzato con il sistema CAM® di EDIL CAM Sistemi Srl.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella mur_maschio_CAM.zip.

I valori ottenuti da Jasp sono confrontati con quelli di un file xls.

Caratteristiche del maschio

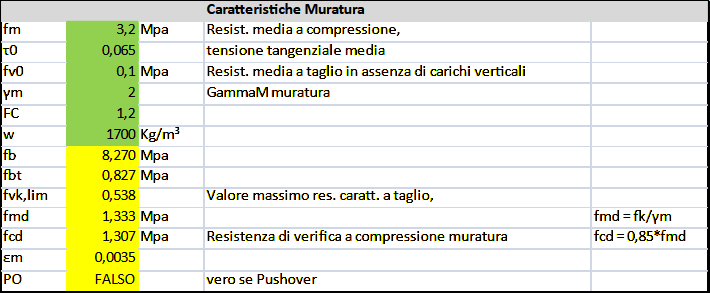

Caratteristiche della muratura:

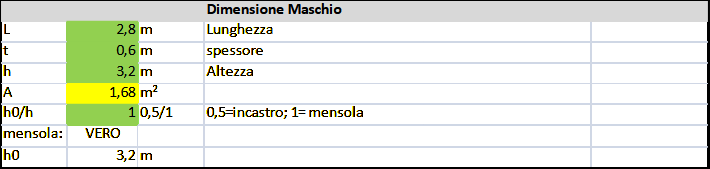

Dimensione del maschio

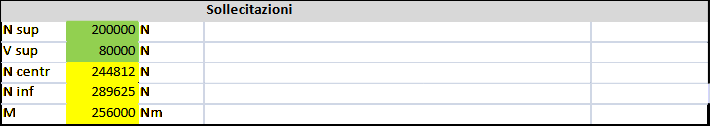

Sollecitazioni

Resistenza muratura ante operam

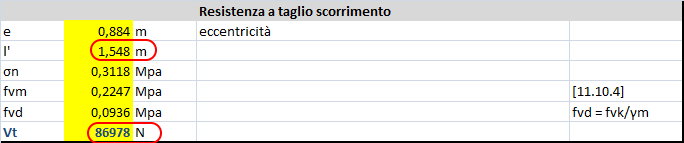

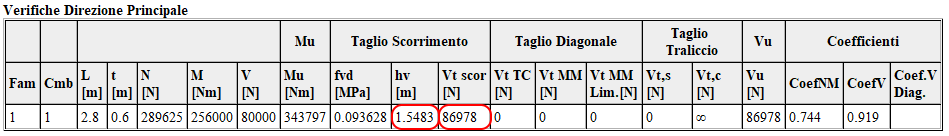

Valori ottenuti da Jasp:

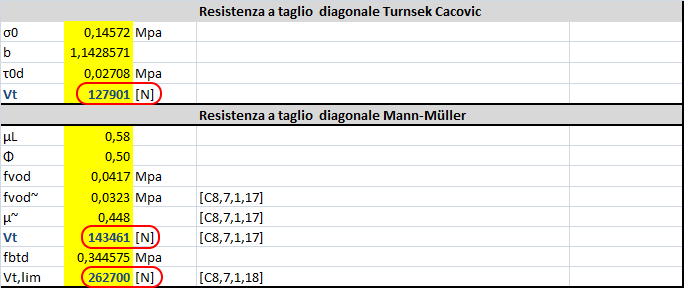

Valori ottenuti da Jasp:


Resistenza muratura post operam

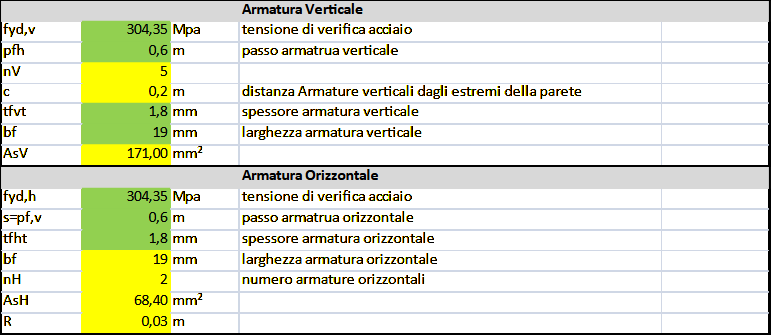

Caratteristiche del rinforzo CAM®


Le verifiche della muratura con rinforzo CAM sono effettuate come indicato nel manuale utente di Jasp.

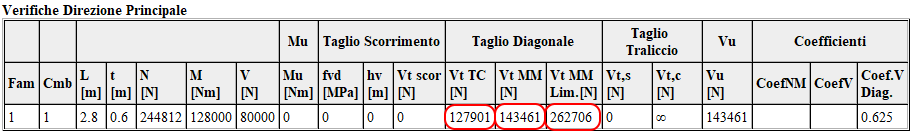

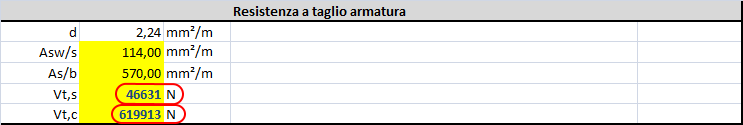

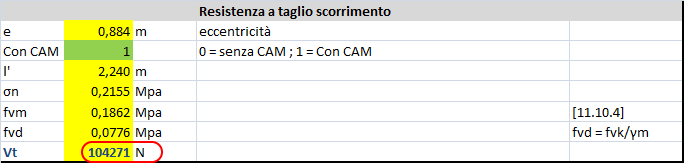

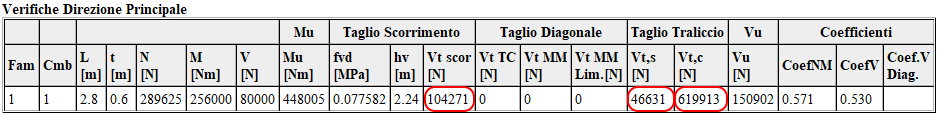

Resistenza a taglio post operam

Il calcolo del contributo alla muratura è valutata con la formula Vt,M = d·t·fvd .

La definizione del parametro ‘d’ appare poco chiara, pertanto esso può coerentemente essere assunto pari:

• All’effettivo baricentro delle armature distribuite lungo la sezione in maniera discreta, calcolato sulla base della sollecitazione flessionale agente in forza o in deformazione indotta.

• Alla distanza tra il lembo compresso e la posizione dell’armatura tesa verticale più estrema

• All’80% della lunghezza del pannello considerato.

La prima delle tre presuppone una valutazione molto approfondita del problema ed una schematizzazione discreta delle armature.

La seconda è l’ipotesi assumendo l’armatura tesa come distribuita: nel caso di armatura CAM®, sarà quindi considerata la prima posizione utile di armatura che generalmente è posta a 15-20 cm dall’estremo pannello.

La terza ipotesi è quella riportata per le pareti in c.a. (7.4.4.5.1 delle NTC) assumendo il braccio delle forze interne pari a 0.8 volte la lunghezza pannello.

Jasp utilizza la terza ipotesi , pertanto d = 0,8 L


Resistenza a pressoflessione post operam

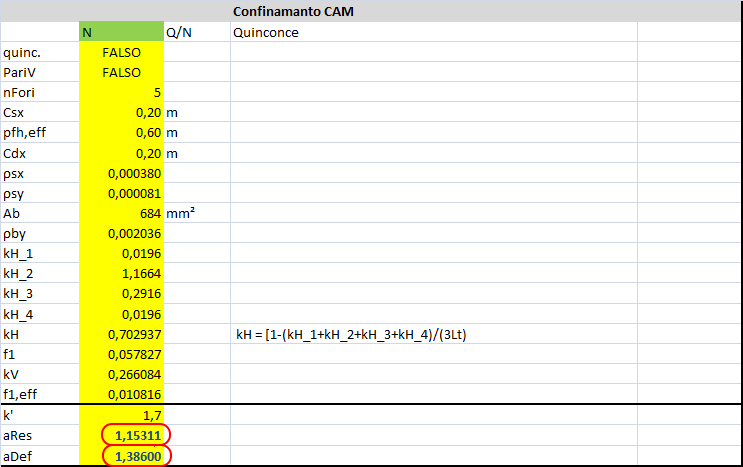

Il calcolo dell’effetto di confinamento.

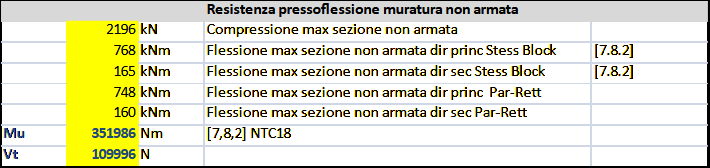

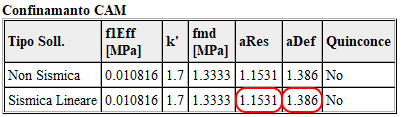

I valori ottenuti da Jasp sono:

  • aRes è l'amplificazione della resistenza del diagramma σ-ε della muratura per effetto del confinamento.
  • aDef è l'amplificazione della deformazione del diagramma σ-ε della muratura per effetto del confinamento.

Il dominio di resistenza calcolato da Jasp tiene conto dell’effetto di confinamento, e non tiene conto delle armature compresse perché i nastri non sono in grado di reagire a una forza di compressione .

Non è possibile disegnare questo dominio con il software VcaSlu, perché  tale software non permette di modellare l’armatura come resistente solo a trazione.

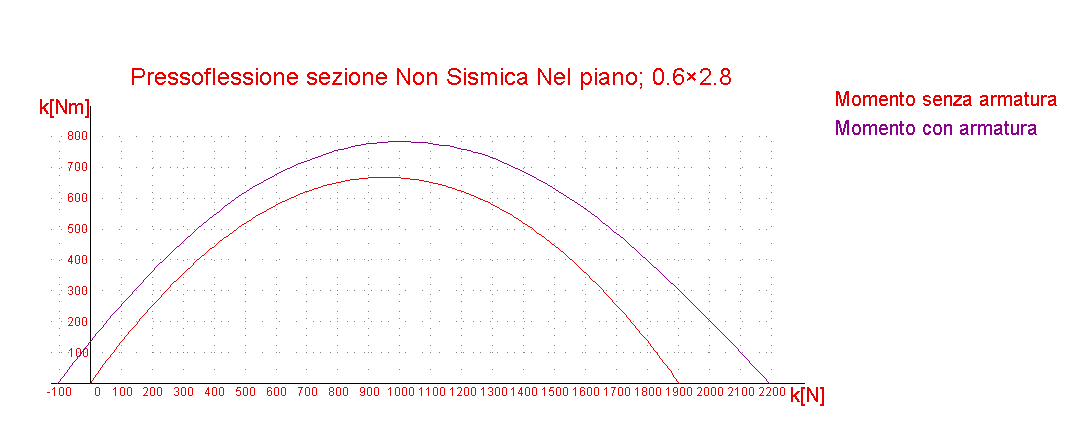

Al solo scopo di effettuare il confronto, settando in Jasp l’opzione di tenere conto anche dell’armatura e trazione otteniamo il seguente dominio:

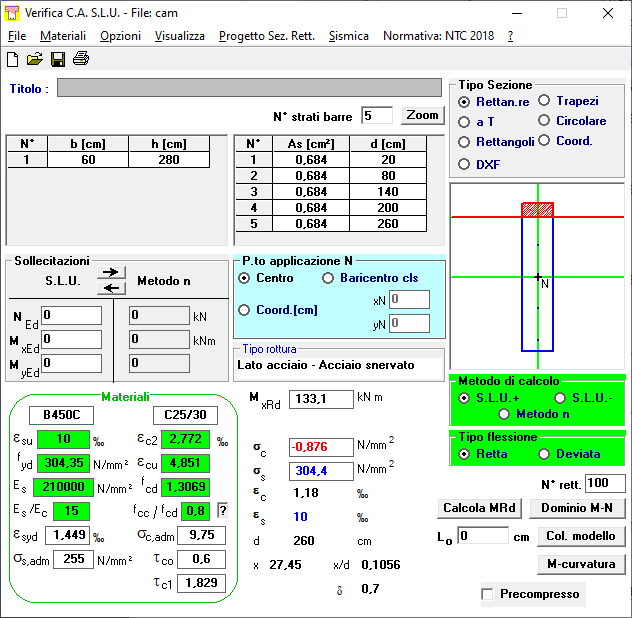

Inserendo questa caratteristiche nel programma VcaSlu

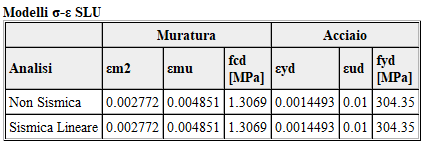

fcd = fmd*0.85*aRes = 1.333*0.85*1.1531 = 1,3068

εm2 = 0.0020 * aDef = 0.0020*1.3860 =  0,002772

εmu = 0.0035* aDef = 0.0035*1.3860 =  0,004851

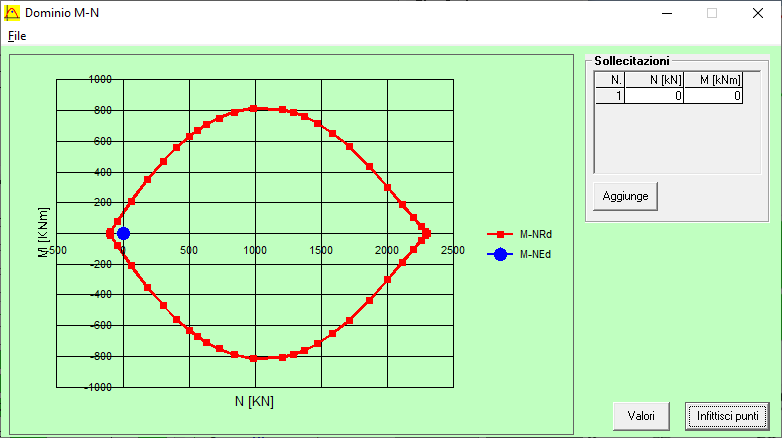

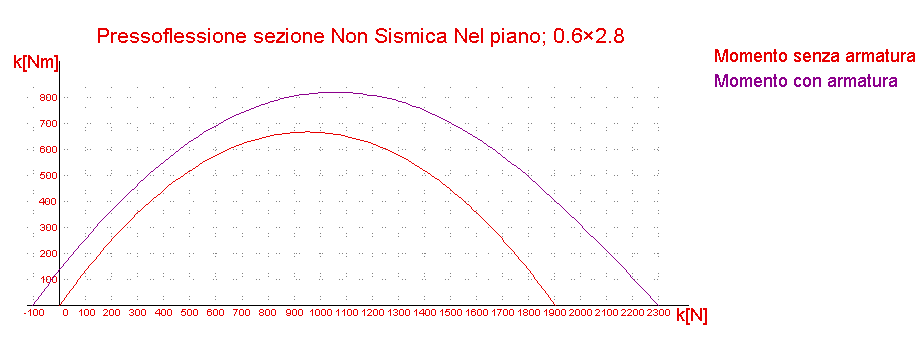

Si ottiene il dominio

Che coincide con quello calcolato con Jasp nell'ipotesi di acciaio resistente a compressione.
