Camicia CA non ancorata

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella rinf_13_camicia_ca_non_ancorata.zip.

Con Jasp è possibile rinforzare i pilastri in c.a. rettangolari e circolare con una camicia in c.a. con armatura longitudinale non ancorata. Se le armature longitudinali della camicia in c.a. non sono ancorare le sezioni resistente di estremità del pilastro coincide con quella preesistente e per le verifiche e non può essere presa in considerazione la nuova sezione totale. Ma la camicia in c.a. aggiunta produce due effetti sulla sezione esistente:

  • aumento della capacità in termini di resistenza a taglio, per la presenza delle nuove staffe
  • effetto del confinamento dovuto alle nuove staffe aggiunte, calcolato come indicato al § 4.1.2.1.2.1

In questo test saranno esaminati due pilastri rinforzati con camicia in c.a., uno con sezione circolare e uno con sezione rettangolare e i risultati saranno confrontati con i valori ottenuti con un foglio Excel. Il dominio della sezione confinata sarà confrontato con quello ottenuto con il programma VcaSLU del prof. Gelfi.

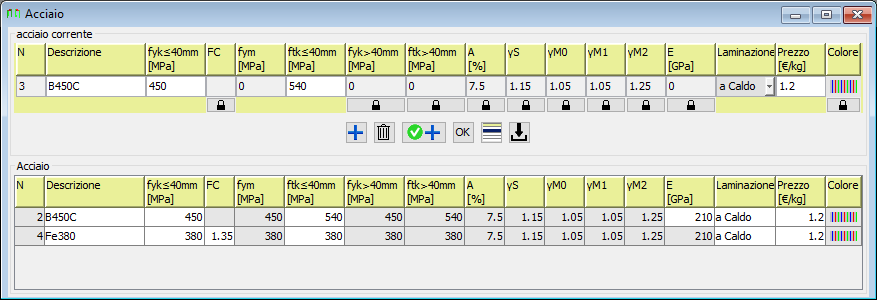

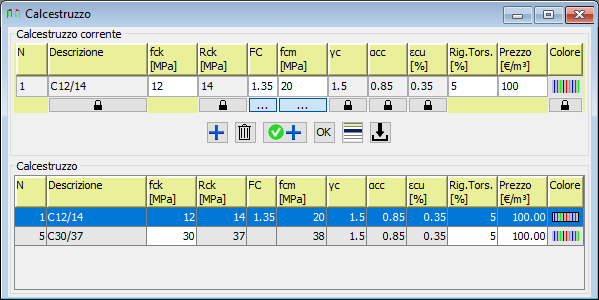

Materiali:

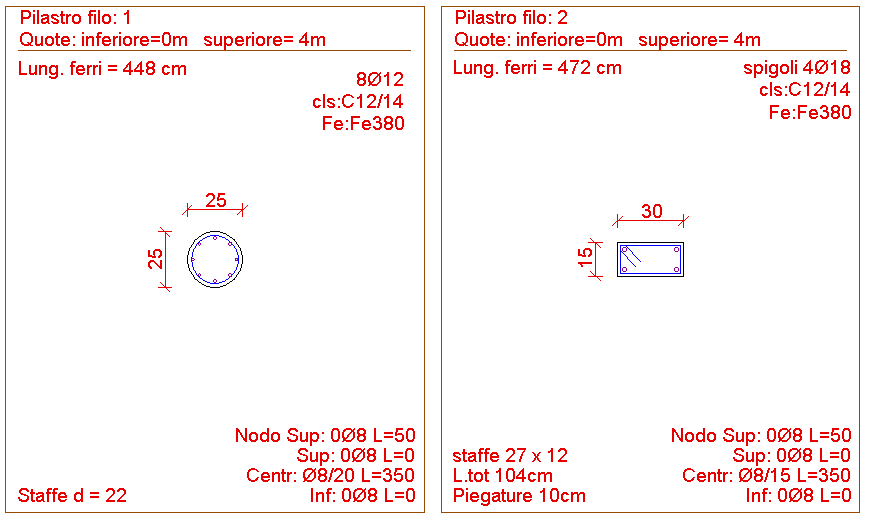

Sezioni esistenti

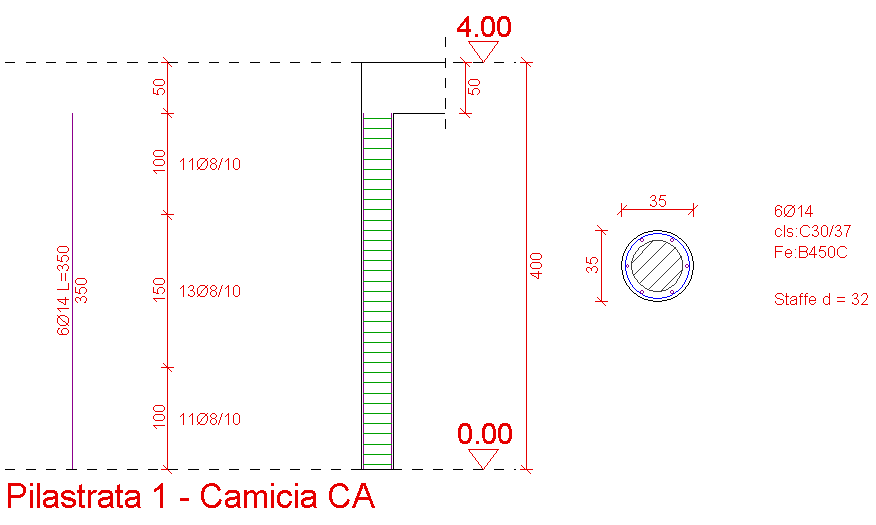

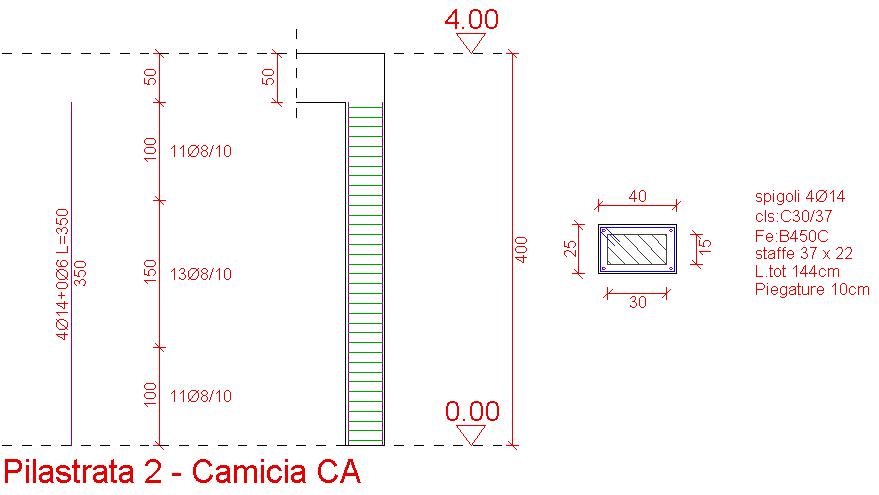

Rinforzi:



Verifiche Sezione Rettangolare

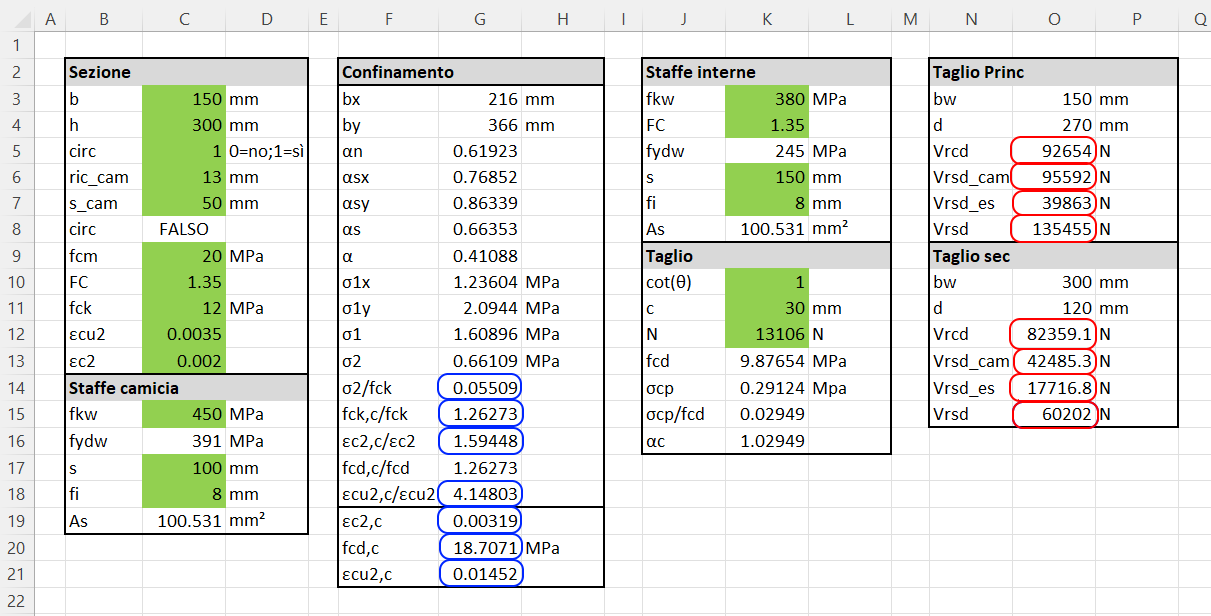

Valori ottenuti con un foglio Excel:

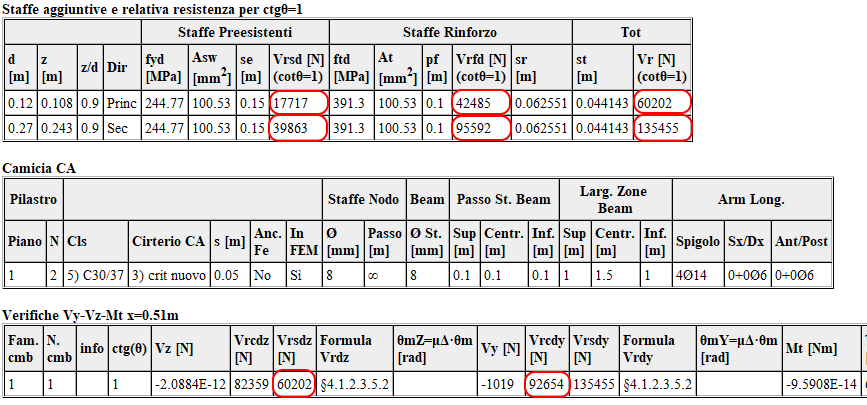

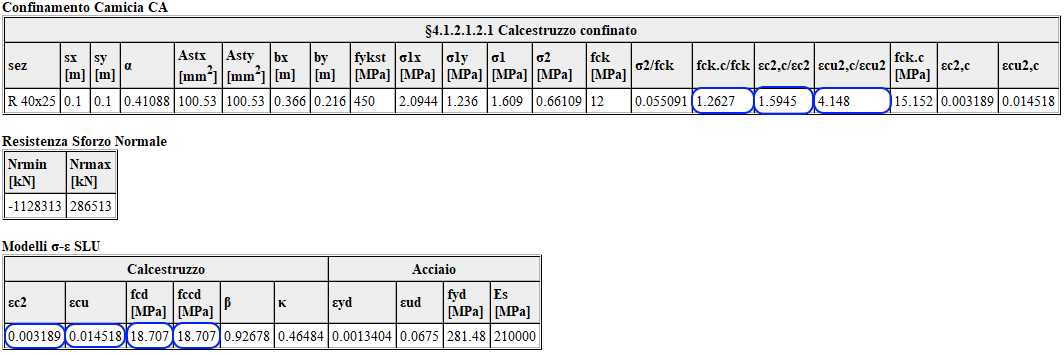

Valori ottenuti con un Jasp:



i valori ottenuti con Jasp coincidono con quelli ottenuti con il file Excel.

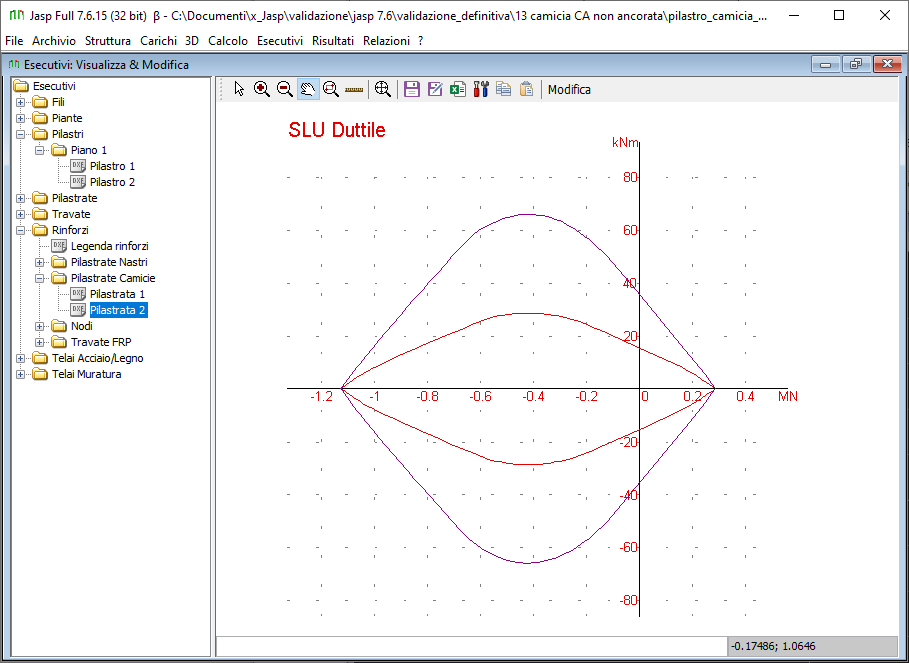

Dominio di resistenza ottenuto con Jasp, che tiene conto dell’effetto confinamento:

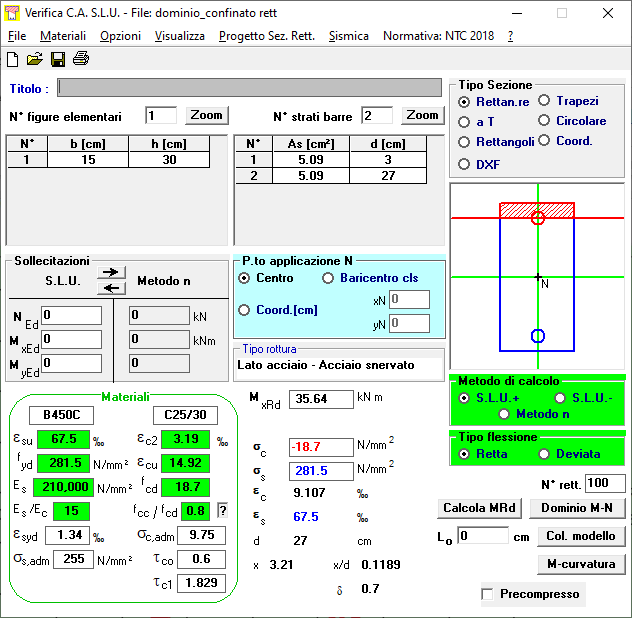

Dai inseriti in VcaSLU per tenere conto del confinamento:

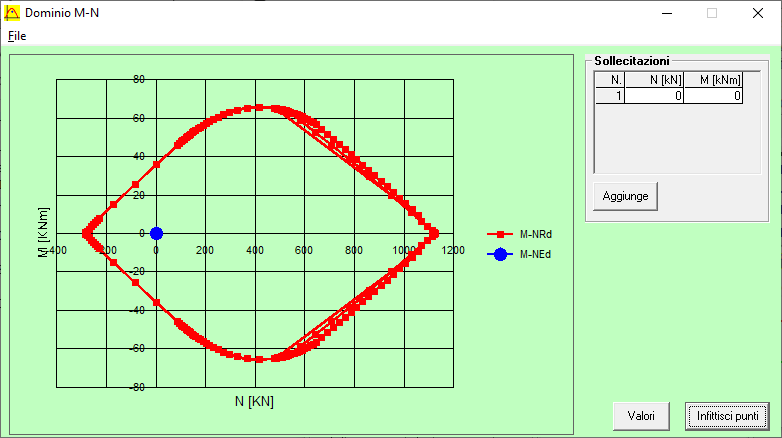

Dominio ottenuto con il programma VcaSLU:

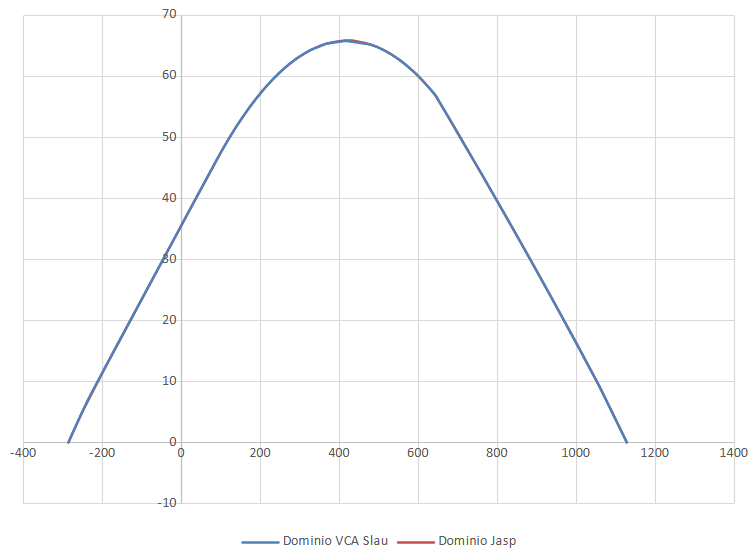

Confronto domini riportando i valori numerici ottenuti da Jasp e dal programma VcaSLU su di un solo file excel.

Il dominio ottenuto con Jasp coincide con quello ottenuto con il programma VcaSLU.


Confronto verifiche sezione circolare

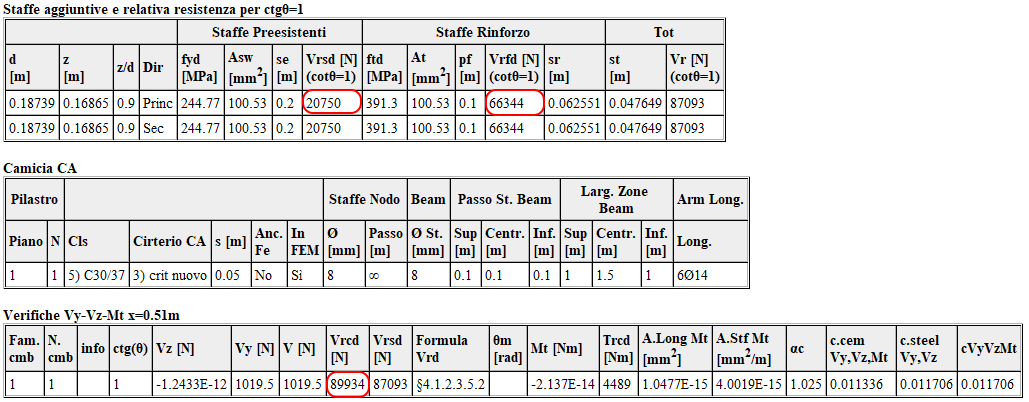

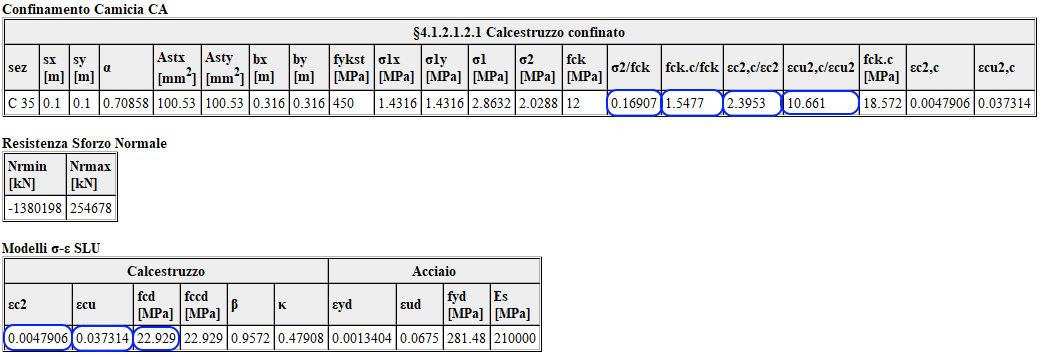

Resistenza a taglio e effetto confinamento calcolati con Jasp:

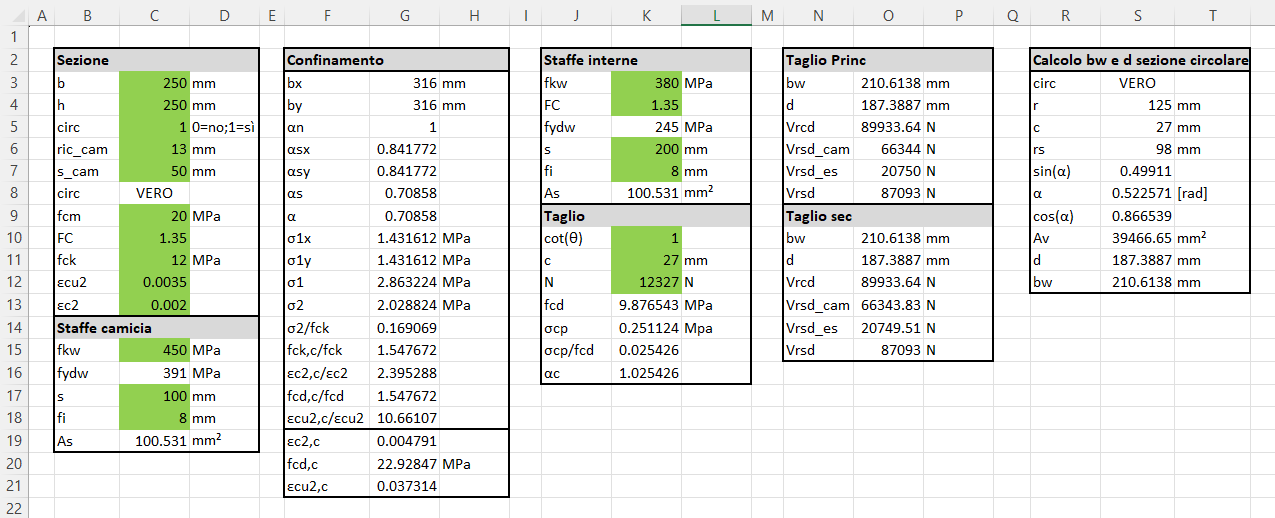

Resistenza a taglio e effetto confinamento calcolati con un foglio excel:

i valori ottenuti con Jasp coincidono con quelli ottenuti con il file Excel.

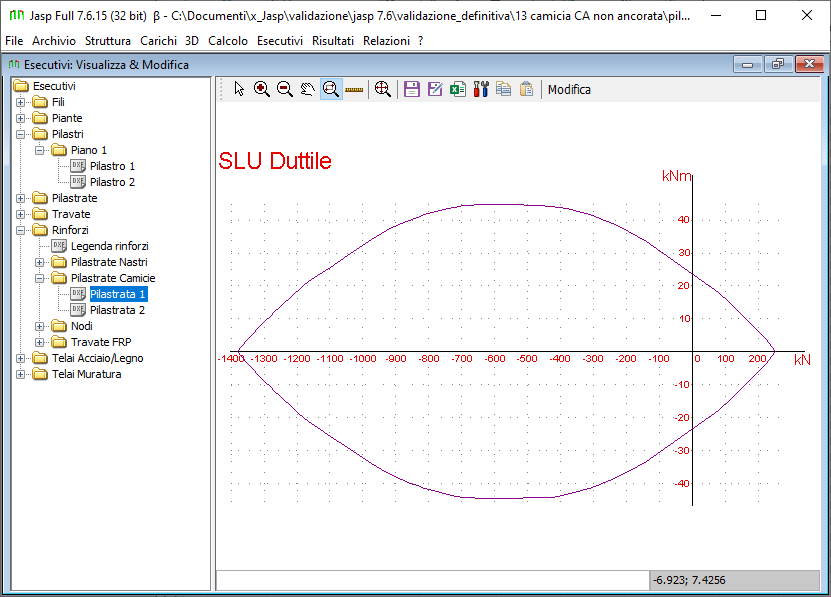

Dominio di resistenza ottenuto con Jasp, che tiene conto dell’effetto confinamento:

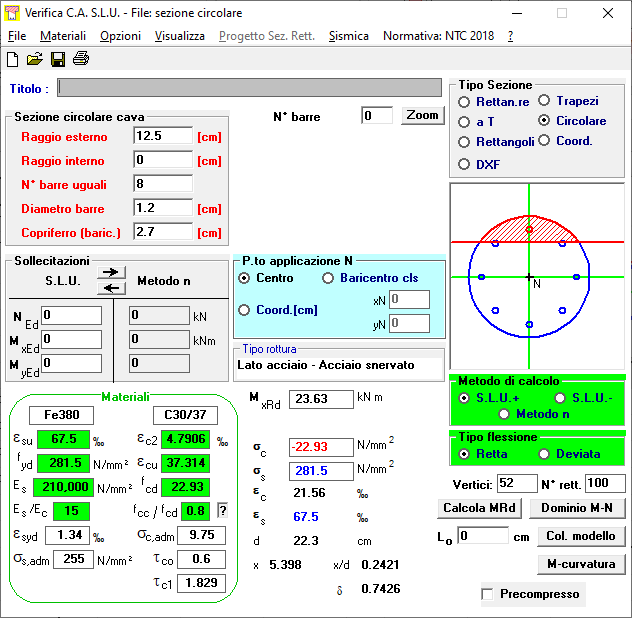

Dai inseriti in VcaSLU per tenere conto del confinamento:

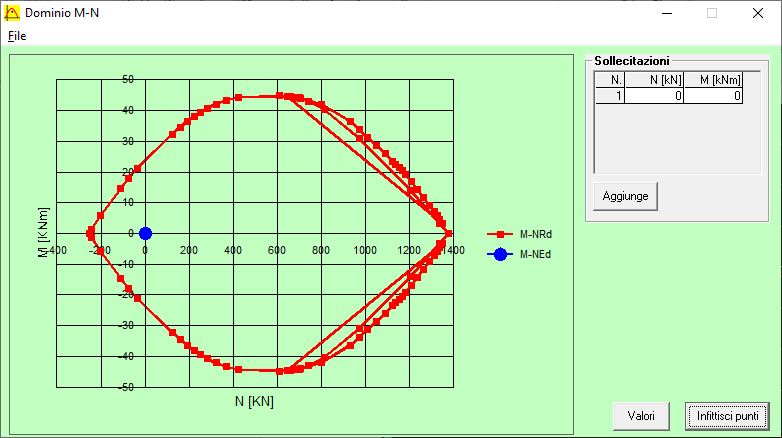

Dominio ottenuto con il programma VcaSLU:

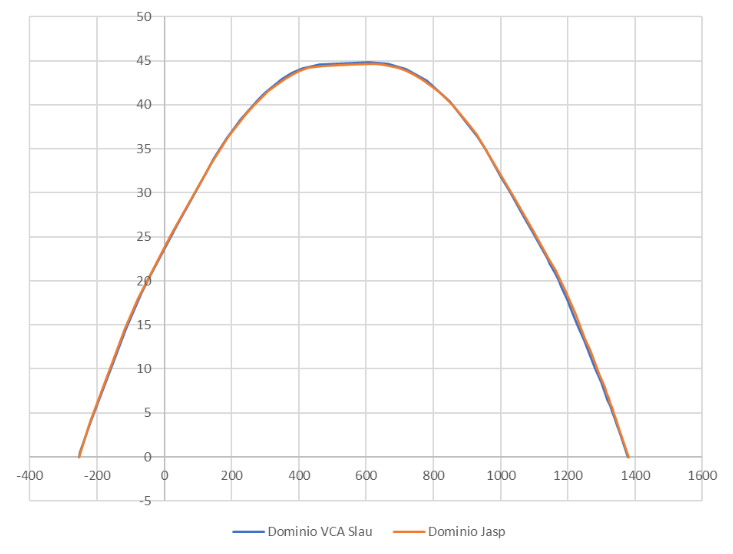

Confronto domini riportando i valori numerici ottenuti da Jasp e dal programma VcaSLU su di un solo file excel.


I valori ottenuti con Jasp coincidono con quelli ottenuti con il file Excel.
