Camicia CA ancorata Colonna
Camicia CA ancorata Colonna
I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella rinf_12_camicia_ca_colonna_ancorata.zip.
Con Jasp è possibile modellare i pilastri con sezione circolari confinati con camicia in c.a.
La verifica è effettuata come indicato nel §C8.4.2.2.1 , estendendo le proprietà meccaniche della camicia anche alla parte esistente, e riducendo la resistenza di un fattore 0,9.
Jasp tiene conto delle presenza dei due tipi di acciaio in modo rigoroso, ma per poter confrontare il dominio di Jasp con il programma prodotto dal software Vca SLU, che permette l'utilizzo di un solo tipo di acciaio, la sezione delle barre dell’acciaio interno è stata opportunamente scalata per far in modo che la resistenza complessiva dell’acciaio interno, inserito come acciaio nuovo, fosse equivalente all’acciaio interno esistente.

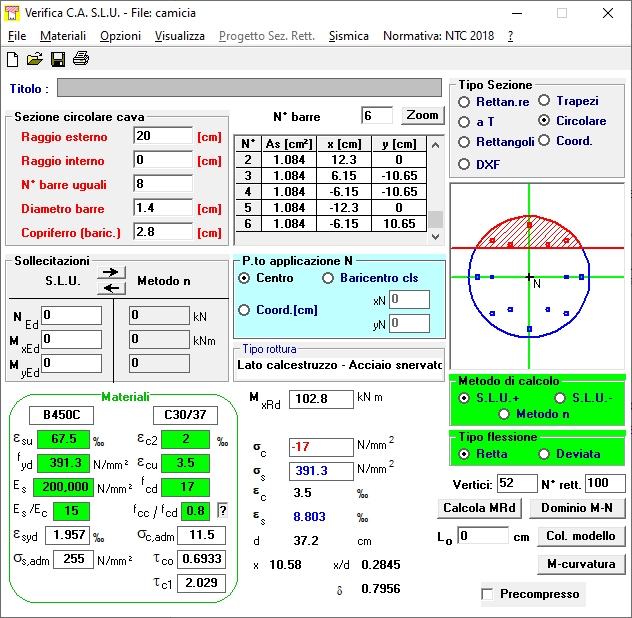

Sezione inserita nel programma Vca SLU:

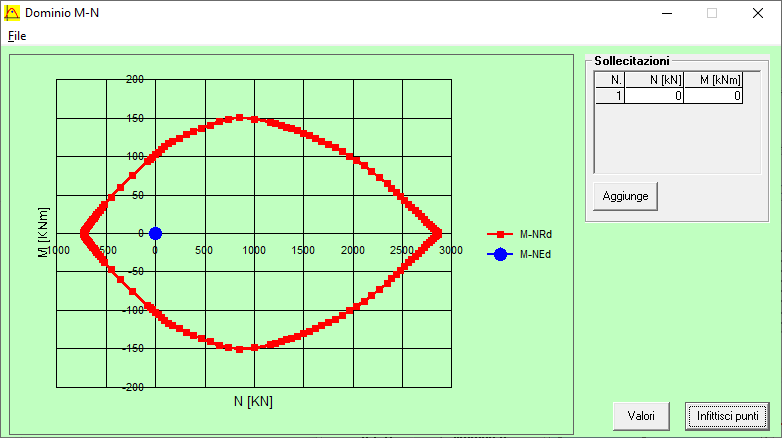

Dominio del programma Vca SLU.

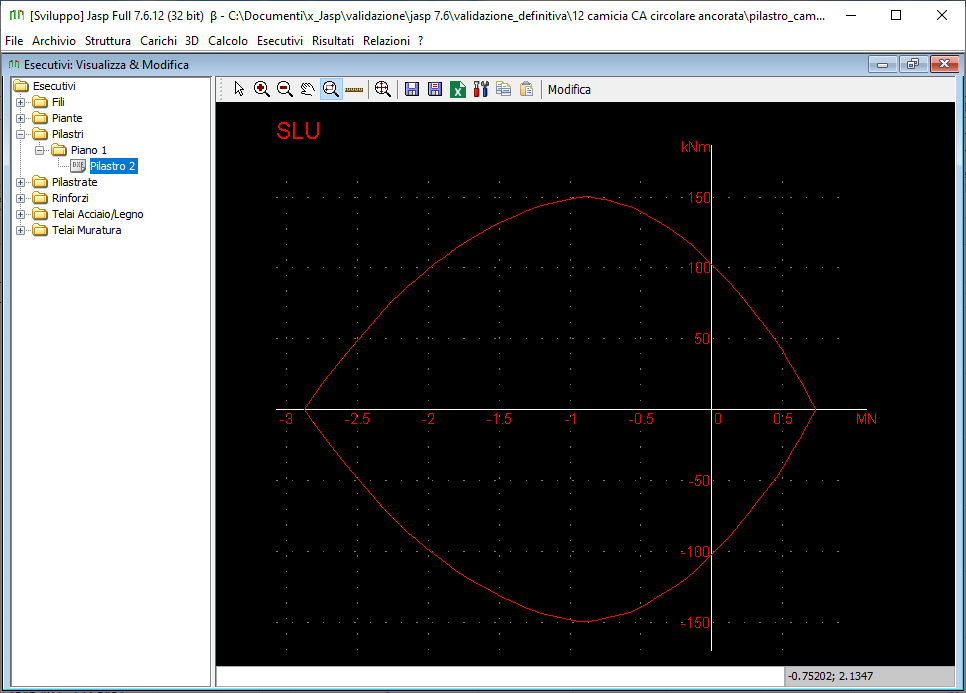

Dominio calcolato con Jasp

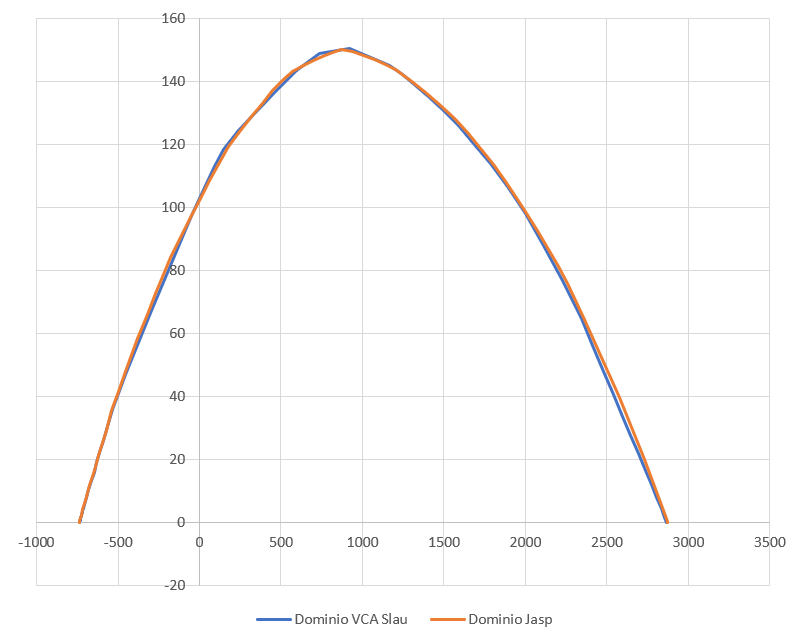

Confronto dei domini riportanti di dati su di un solo foglio Excel.
I domini rappresentati non tengono conto del coefficiente di riduzione 0.9, che è tenuto in conto nel calcolo dei coefficienti di verifica.

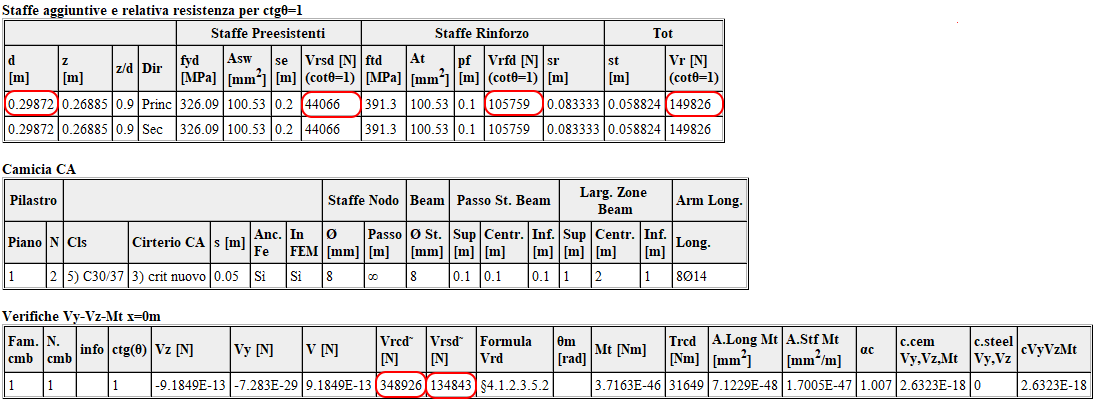

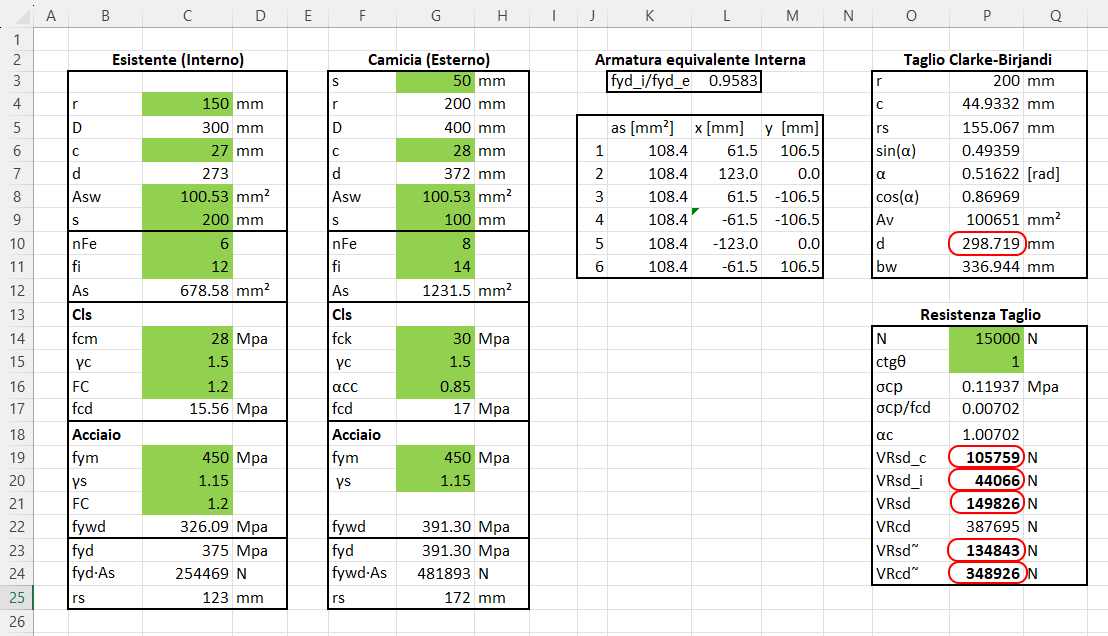

La verifica a taglio effettuata con Jasp è confrontata con quella effettuata con un foglio Excel
I valori della resistenza a taglio calcolati con Jasp coincidono con quelli calcolati dal software Vca SLU
