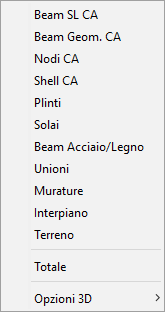

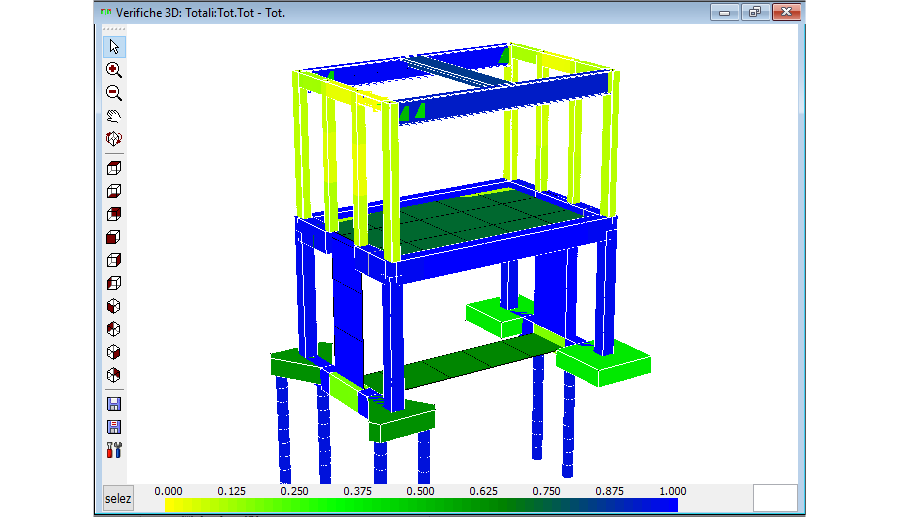

In questo sottomenù è possibile visualizzare in 3D risultati delle verifiche delle analisi lineari effettuate da Jasp.  Dopo aver scelto il tipo di verifica da utilizzare compare la struttura in 3D.

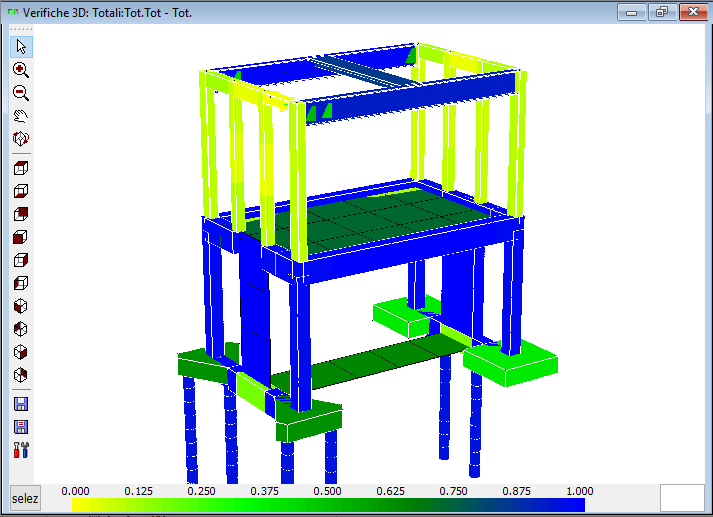

Il colore di ogni elemento indica il coefficiente di verifica.

oLe tonalità dal giallo al blu corrispondono a coefficienti di verifica da 0 a 1 (verifiche superate)

oLe tonalità dal magenta al rosso corrispondono a coefficienti che vanno da 1 a 4 (verifiche non superate).

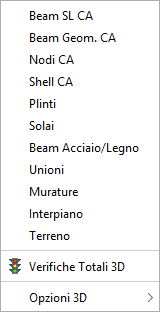

Premendo il pulsante selez , in basso a sinistra, è possibile scegliere il nuovo tipo di verifica da visualizzare.

Nota Bene: Facendo doppio click su di un elemento sono visualizzate le tabelle di verifica descritte in modo dettagliato nel capitolo Verifiche.

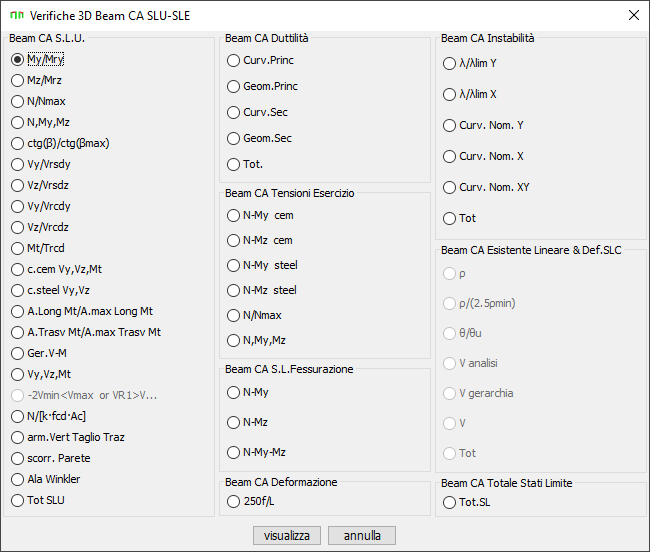

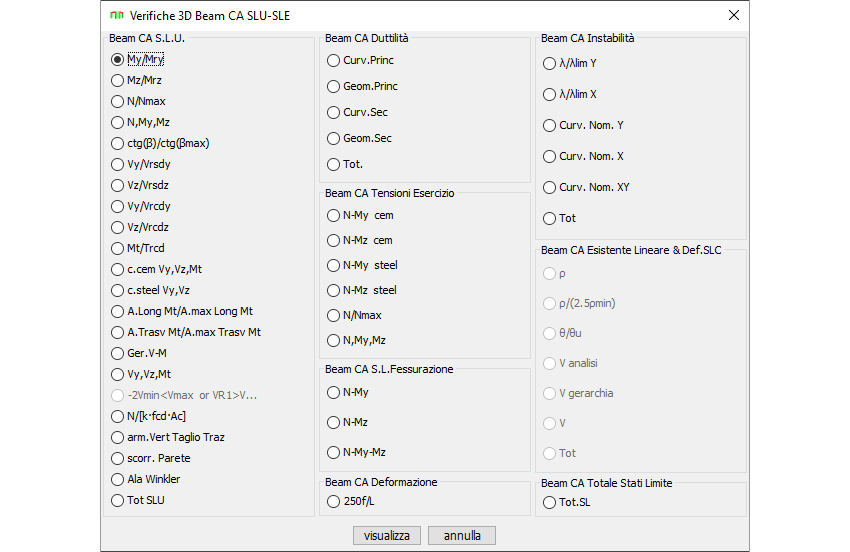

Beam SL CA

Permette di visualizzare  in 3D i risultati delle verifiche agli stati limite ultimi e di esercizio effettuate per tutti gli elementi beam in CA della struttura.

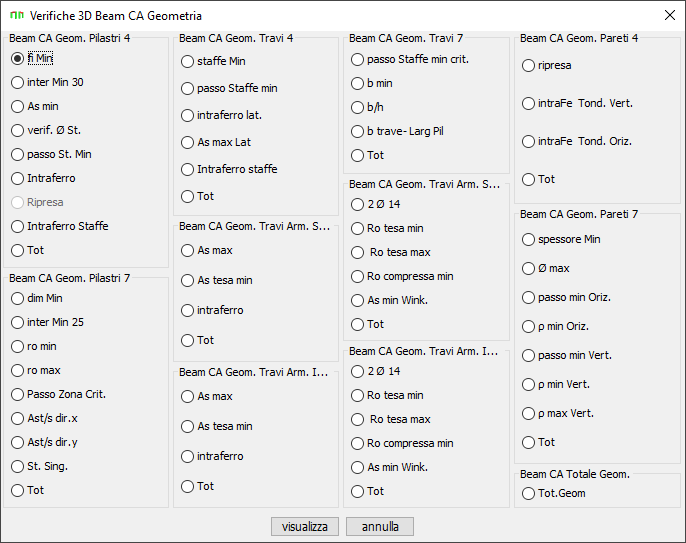

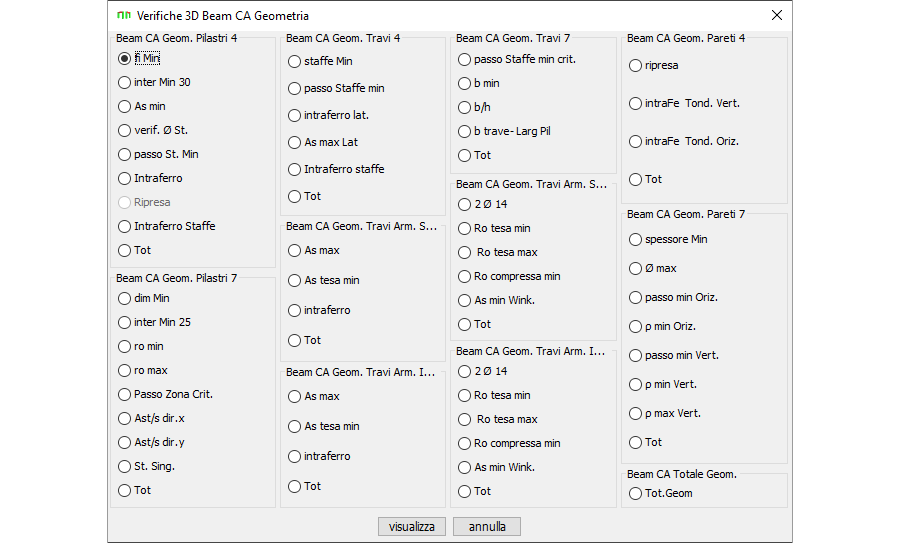

Beam Geom CA

Permette di visualizzare  in 3D i risultati delle verifiche dei dettagli costruttivi delle travi, dei pilastri e delle pareti WCM in CA.

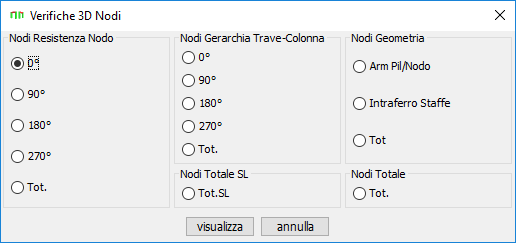

Nodi CA

Permette di visualizzare i risultati delle verifiche dei nodi effettuate per tutti i nodi della struttura in 3D.

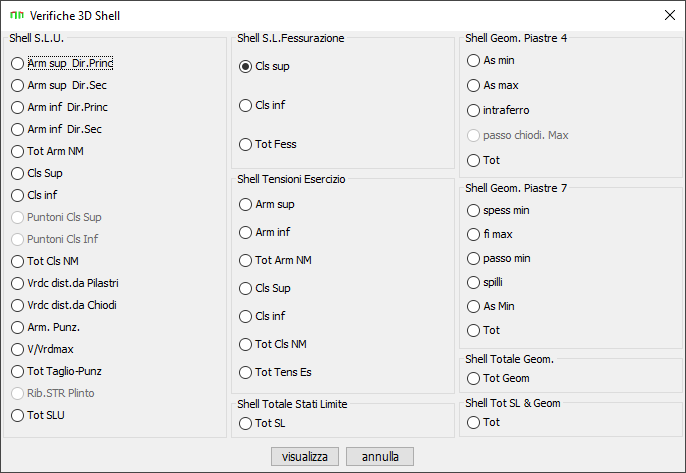

Shell CA

Permette di visualizzare i risultati delle verifiche degli elementi shell in CA della struttura in 3D.

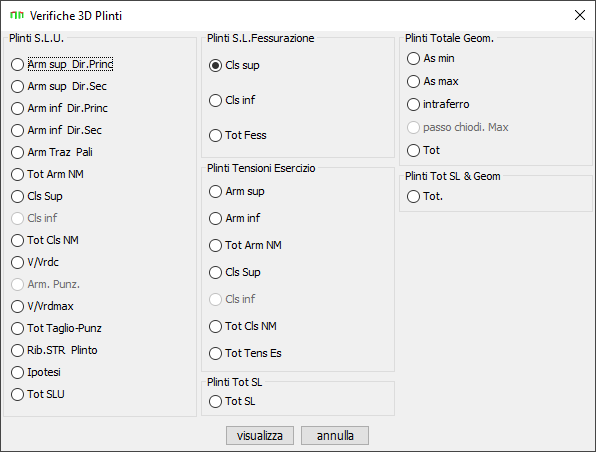

Plinti

Permette di visualizzare i risultati delle verifiche dei plinti della struttura in 3D.

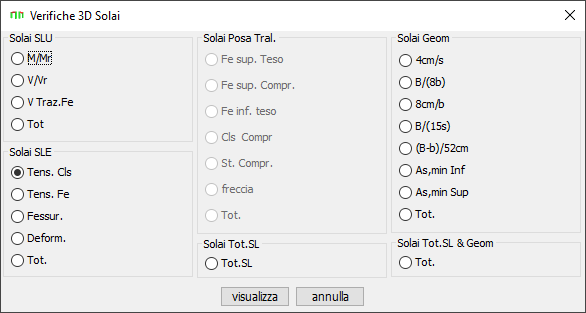

Solai

Permette di visualizzare i risultati delle verifiche dei solai effettuate per tutti i solai della struttura in 3D.

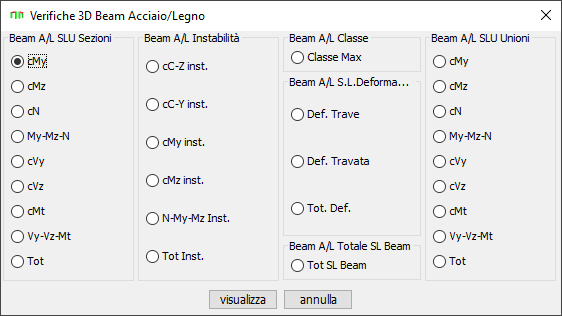

Beam Acciaio/Legno

Permette di visualizzare  in 3D i risultati delle verifiche degli elementi beam in acciaio o in legno.

Unioni

Permette di visualizzare  in 3D i risultati delle verifiche delle unioni.

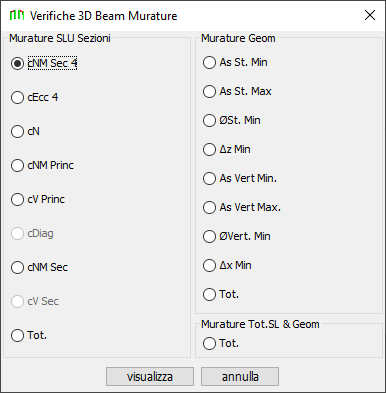

Murature

Permette di visualizzare i risultati delle verifiche delle murature.

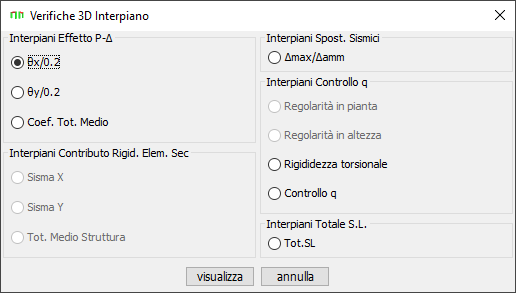

Interpiani

Permette di visualizzare le verifiche d'interpiano.

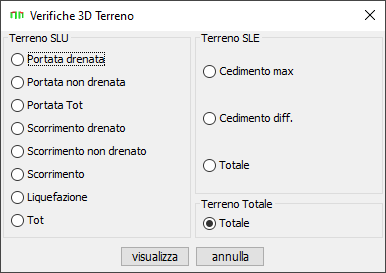

Terreno

Permette di visualizzare i risultati delle verifiche geotecniche effettuate.

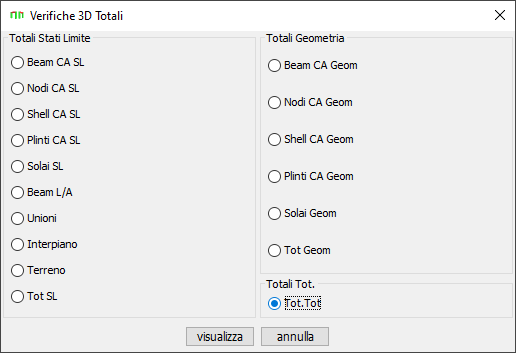

Totale

Permette di visualizzare per ogni elemento il riassunto totale delle verifiche descritte in precedenza

Opzioni 3D

È possibile scegliere il tipo di visualizzazione 3D

•3D verifiche shell per punti Permette di visualizzare ogni singolo punto di verifica

•3D verifiche per shell Le verifiche sono raggruppate per shell.

•3D verifiche per zone Ogni piastra o parete è divisa in 5 zone di verifica (visualizzazione più veloce).

✔Beam unifilari (per verif.shell) Se selezionato, per le verifiche shell, gli elementi beam sono rappresentati con dei segmenti.
