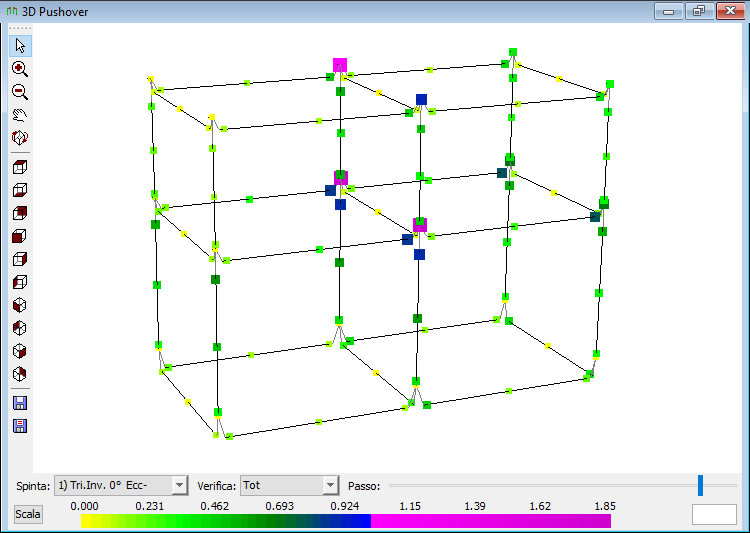

Visualizza graficamente la sequenza della formazione delle cerniere plastiche e delle verifiche di resistenza per i meccanismi fragili dell'analisi Pushover.

Nella barra inferiore è possibile:

•Con la combobox è  possibile scegliere la spinta.

•Con la combobox è possibile scegliere la verifica da visualizzare tra le seguenti.

oCA Nodo: coefficiente di verifica del nodo in c.a.

oCA Rottura fragile beam: coefficiente di verifica per la rottura fragile di un elemento beam in c.a.

oCA progetto staffe. È un parametro che indica la capacità di conseguire la verifica a taglio della sezione modificando il passo delle staffe per gli elementi in c.a.

oCA momento. Indica la verifica della cerniera plastica degli elementi in c.a.

oMur NM. Indica la verifica delle cerniere plastiche degli elementi in muratura, per verifiche a pressoflessione.

oMur V Diag. Indica la verifica delle cerniere plastiche degli elementi in muratura, per verifiche a taglio diagonale.

oMur V Scorr. Indica la verifica delle cerniere plastiche degli elementi in muratura, per verifiche a taglio scorrimento.

oCern Tot. Indica il coefficiente massimo tra CA momento, Mur NM, Mur V Diag e Mur V Scorr. Questo coefficiente , come tutti i coefficienti di verifica delle cerniere plastiche è un coefficiente relativo alla deformazione, non alla resistenza. Se la cerniera plastica giunge a rottura il coefficiente assume il valore di 1.01.

oTot. Valore massimo dei coefficienti, sia per verifiche di resistenze che per verifiche di deformazione.

•La barra di scorrimento permette  percorrere la curva di capacità e visualizzare la sequenza delle verifiche al variare dei passi.
