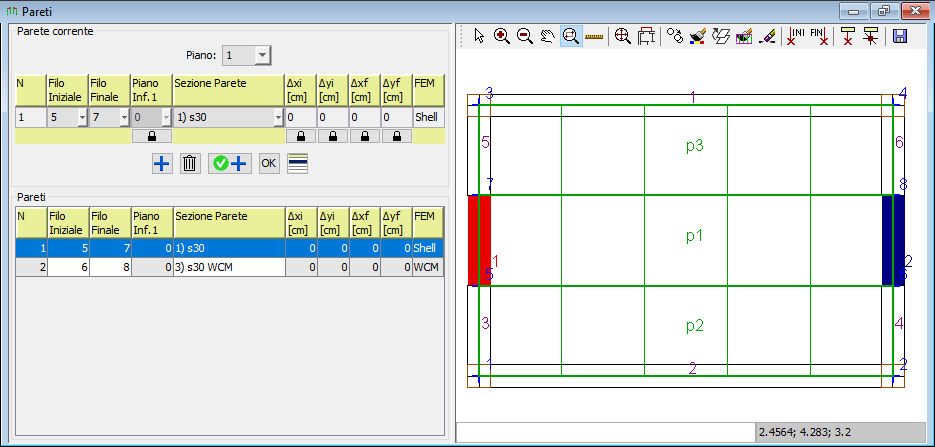

Permette l'inserimento delle pareti.


Scegliere il piano nella parte superiore operando sulla comboBox .
Il piano scelto è il piano a cui appartengono i nodi superiori di tutte le pareti che compaiono nella tabella.
L'inserimento di una parete avviene mediante l'individuazione dei seguenti parametri:

•Filo iniziale: Filo iniziale della parete.

•Filo finale: Filo finale della parete.

•Piano.inf: Piano inferiore della parete.

•Sezione: Sezione scelta nell'archivio delle "Sezioni P&P".

•Δxi[cm]: Delta x rispetto al filo iniziale.

•Δyi[cm]: Delta y rispetto al filo iniziale.

•Δxf[cm]: Delta x rispetto al filo finale.

•Δyf[cm]: Delta y rispetto al filo finale.

•FEM: Campo di sola lettura. Permette di controllare il tipo di modellazione FEM della parete: WCM, Shell, o M/F

Di default i valori Δxi, Δyi, Δxf, Δyf, sono calcolati in funzione dell'allineamento del filo (menù struttura/fili) e della larghezza della trave.

A seconda della scelta fatta nella definizione della sezione parete, le pareti sono modellate con uno dei seguenti modelli:

•Modello WCM[1][4], ovvero pilastro e 4 link rigidi. Il software, per creare il modello, inserisce, in automatico, un filo centrale e modella la parete con un beam di Timoshenko. Se esiste un filo inserito dall'utente, posto al centro tra i fili iniziali e finali, Jasp lo utilizzerà per creare la struttura, ed inserirvi il pilastro che modella la parete.

•Modello con shell (ovvero lastra + piastra).

•Modello con Maschi e Fasce[8].

Nota: Il comando copia armatura funziona solo per pareti WCM
