Permette l'inserimento delle fasce nella struttura.

Permette l'inserimento dei fasce nel modello, e il controllo dei fasce generati dal programma a partire dalle pareti ti tipo “M/F”.

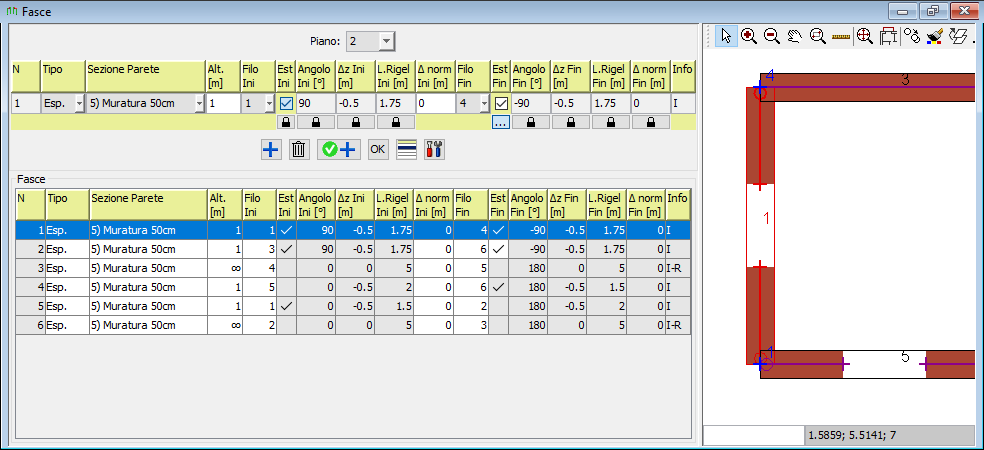

L'inserimento di una fasce avviene mediante l'individuazione dei seguenti parametri:

•Tipo. Vedere come per i maschi.

oAuto: Automatica

oEsp: Esplicita

oMod: Modificabile

•Sezione Parete. Sezione Parete.

•Alt. Altezza della fascia. Se posta pari a infinito, inserendo “i”, il programma modella la fascia come rigel.

•Filo Ini: Filo iniziale

•Est Ini: Esterno Iniziale. Indispensabile per il software per capire a quale nodo deve essere collegata la fascia, a quello individuato dalla coppia (Piano, Filo) o a quello individuato dalla tripla (Piano, Filo, Angolo)

•Angolo Ini: Angolo Iniziale. Ininfluente se “Est Ini” non è spuntato.

•Δz Ini: indica la distanza verticale nel nodo iniziale tra l'asse della fascia e il segmento che unisce i due nodi tra cui è inserita la fascia.

•Δ norm Ini: Spostamento, in orizzontale, perpendicolare al segmento che unisce il nodo iniziale e il nodo finale.

•Filo Fin: Filo iniziale

•Est Fin: Esterno Finale. Indispensabile per il software per capire a quale nodo deve essere collegata la fascia, a quello individuato dalla coppia (Piano, Filo) o a quello individuato dalla tripla (Piano, Filo, Angolo)

•Angolo Fin: Angolo Finale. Ininfluente se “Est Fin” non è spuntato.

•Δz Fin: Indica la distanza verticale nel nodo iniziale tra l'asse della fascia e il segmento che unisce i due nodi tra cui è inserita la fascia.

•Δ norm Fin: Spostamento, in orizzontale, perpendicolare al segmento che unisce il nodo iniziale e il nodo finale.

•Info: Mostra informazioni relative alla fascia.

oI: La fascia è una fascia inferiore, cioè (Δz Ini + Δz Fin) ≤ 0

oS: La fascia è una fascia superiore, cioè (Δz Ini + Δz Fin) > 0

oR: La fascia è un Rigel, cioè non ha una zona deformabile.


Nota 1: Tra due fili è possibile inserire due fasce, una inferiore e una superiore. Con il pulsantino “opzioni”   è possibile sceglie quale tipo di fasce visualizzare.

Nota 2: I carichi applicati sulle fasce non producono sollecitazioni nella fasce. Nella versione attuale di Jasp non è possibile inserire tiranti o piattabande disposte nella parte inferiore  dalle fasce, pertanto il programma non effettua la verifica per i carichi statici. La verifica della fascia per i carichi statici deve essere fatta a parte, ed è a cura dell'utente
