Questo test riguarda la verifica di due travi in acciaio con sezione scatolare, una con sezione in classe 1 e l’altra con sezione in classe 3.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella acciaio_scatolare.zip.

Scatolare in classe 1

La trave lunga 2m  è disposta lungo l’asse x, è incernierata ad entrambe le estremità ed è sottoposta a compressione e a flessione lungo le due direzioni.  In entrambe le estremità è presente un ritegno torsionale.   Il vincolo del primo nodo inoltre blocca gli spostamenti lungo x e nel secondo nodo è posta una forza di che comprime la trave.

Le sezione è una sezione rettangolare cava 200mm x 300mm x 8mm , Acciaio S275

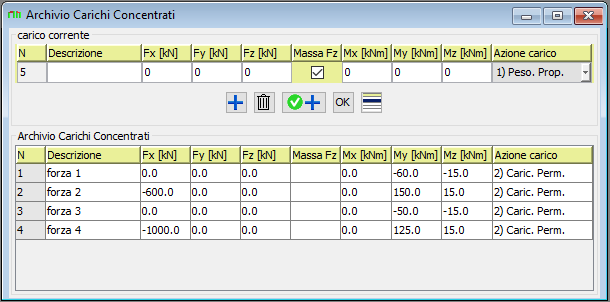

Le forze applicate agli estremi sono le forze 1 e 2 della tabella seguente:

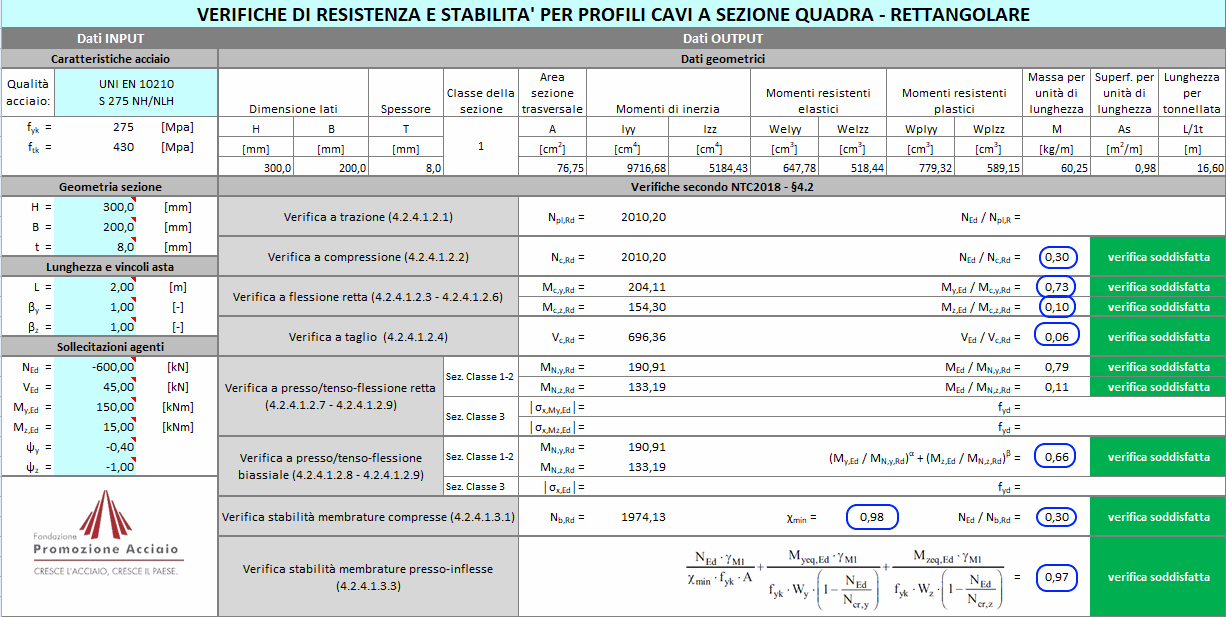

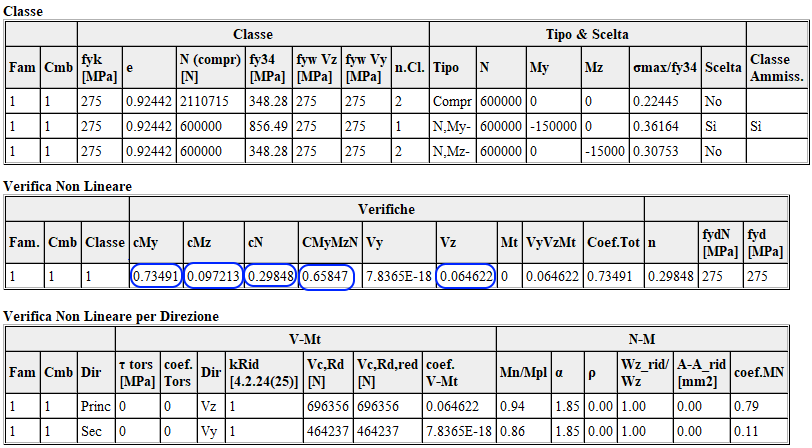

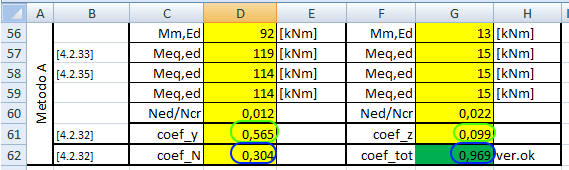

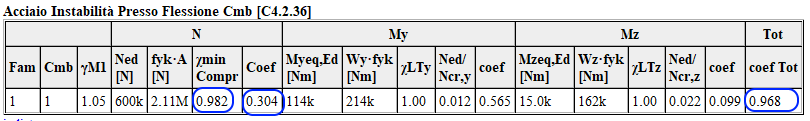

I risultati di Jasp sono confrontati con quelli ottenuti dal foglio di calcolo “PROFILI CAVI - Scheda di calcolo (ver. 0.3.5 - ZIP - 160 Kb)” presente  sul sito www.promozioneacciaio.it  della Fondazione Promozione Acciaio all’indirizzo: https://www.promozioneacciaio.it/UserFiles/File/schede_calcolo/resistenza_stabilita_cavi.zip  e con il foglio instabilita_acciaio_ntc18.xls liberamente scaricabile e controllabile.
I risultati coincidono






Scatolare  in classe 3

La trave lunga 2m  è disposta lungo l’asse x, è incernierata ad entrambe le estremità ed è sottoposta a compressione e a flessione lungo le due direzioni.  In entrambe le estremità è presente un ritegno torsionale.   Il vincolo del primo nodo inoltre blocca gli spostamenti lungo x e nel secondo nodo è posta una forza di che comprime la trave.

Le sezione è una sezione quadrata cava 350mm x 350mm x 8mm , Acciaio S235

Le forze applicate agli estremi sono le forze 3 e 4 della tabella seguente:

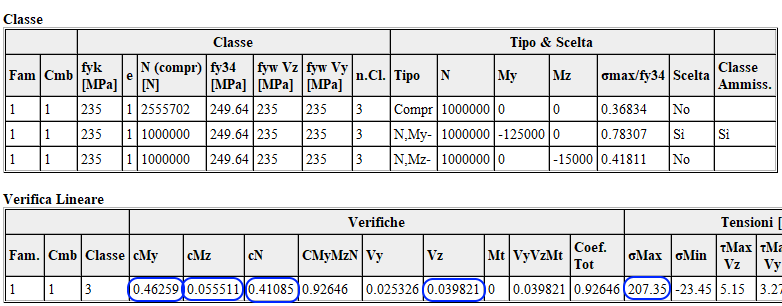

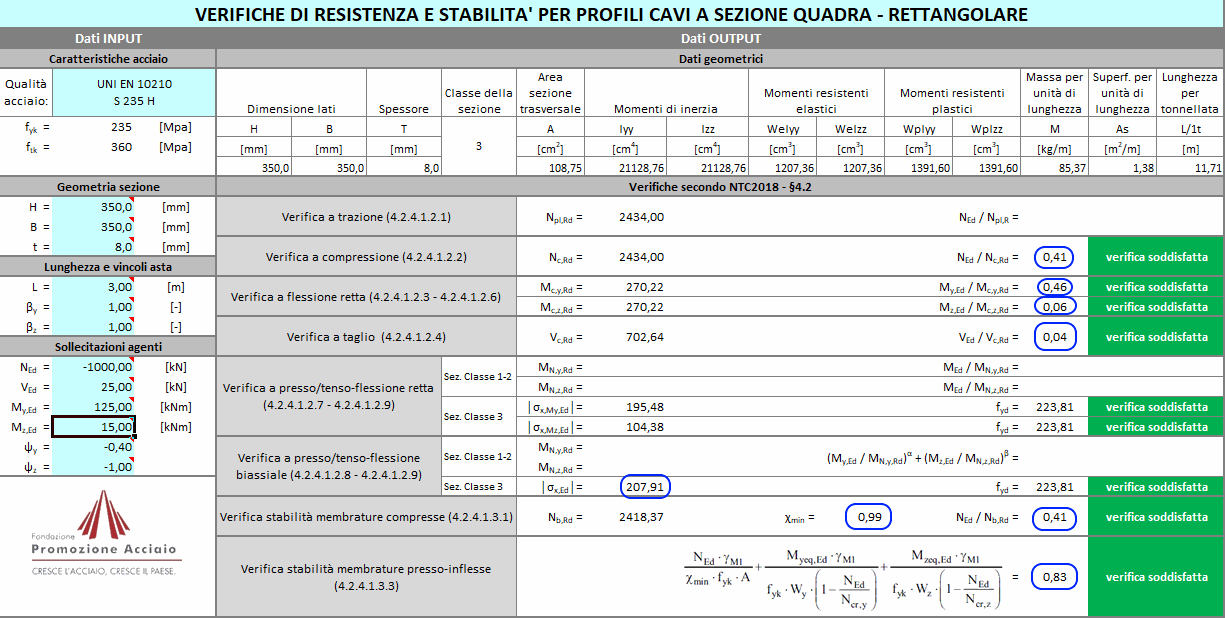

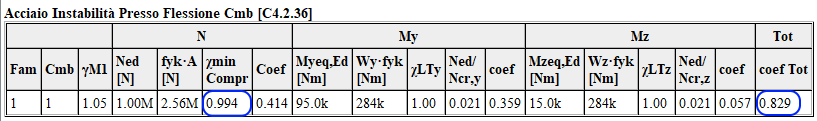

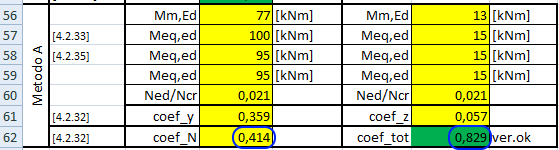

I risultati di Jasp sono confrontati con quelli ottenuti dal foglio di calcolo “PROFILI CAVI - Scheda di calcolo (ver. 0.3.5 - ZIP - 160 Kb)” presente  sul sito www.promozioneacciaio.it  della Fondazione Promozione Acciaio all’indirizzo: https://www.promozioneacciaio.it/UserFiles/File/schede_calcolo/resistenza_stabilita_cavi.zip  e con il foglio instabilita_acciaio_ntc18.xls liberamente scaricabile e controllabile.
I risultati coincidono
