Sagomario

In questo test sono confrontate le caratteristiche geometriche e la classificazione delle sezione calcolate da Jasp con i valori presenti in letteratura.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella acciaio_sagomario.zip.

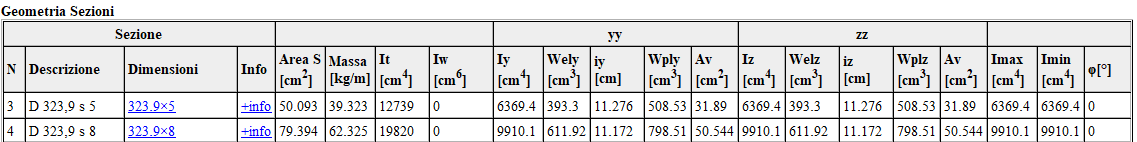

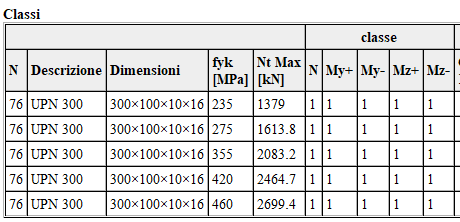

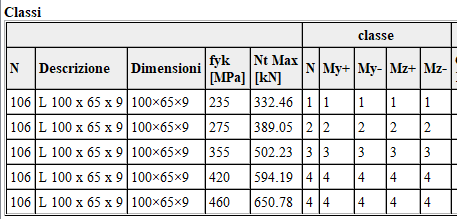

Per visualizzare le caratteristiche delle sezioni con Jasp menù archivio/sezioni geometriche/sagomario.

I documenti consultati sono:

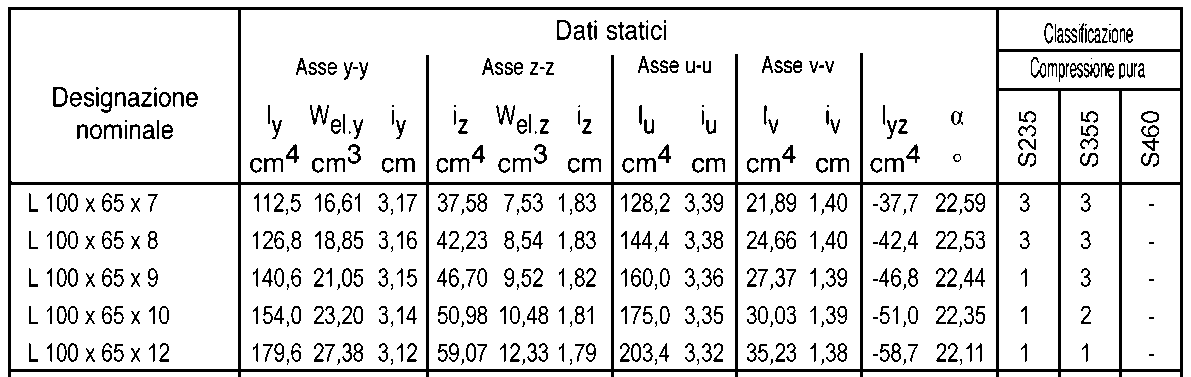

[1] Sagomario dei profili di promozione acciaio https://www.promozioneacciaio.it/cms/it7436-sagomario-dei-profili.asp

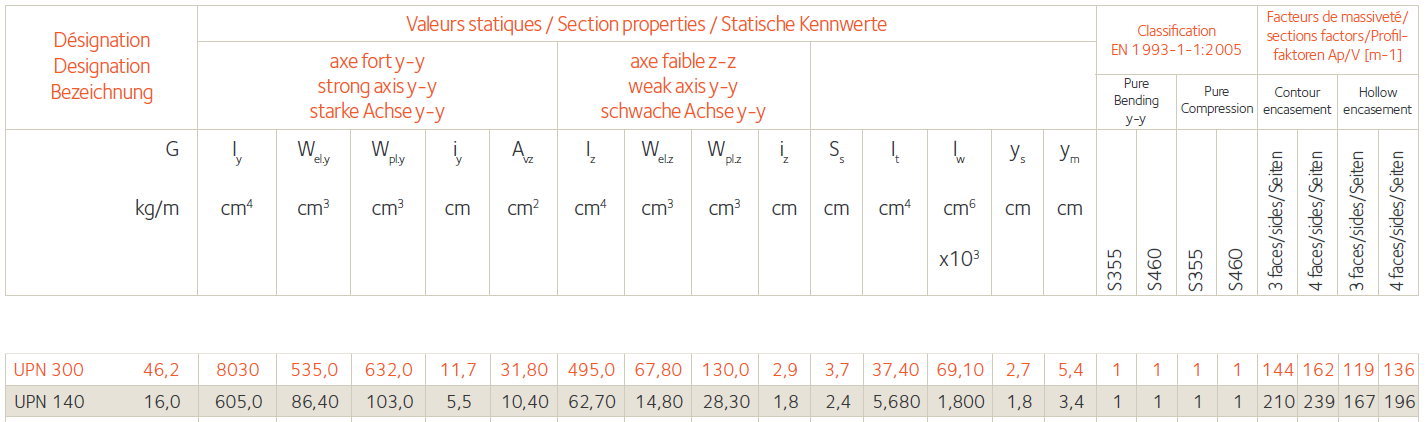

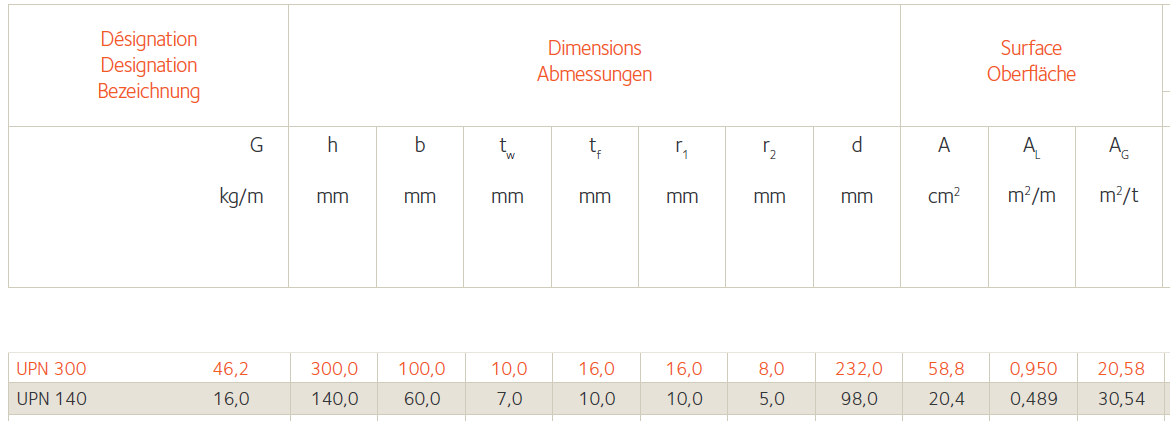

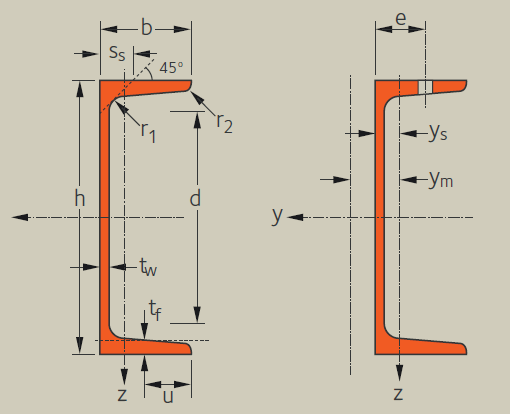

[2] Arcelormittal Sections and Merchant Bars https://sections.arcelormittal.com/products_and_solutions/Product_catalogues/EN

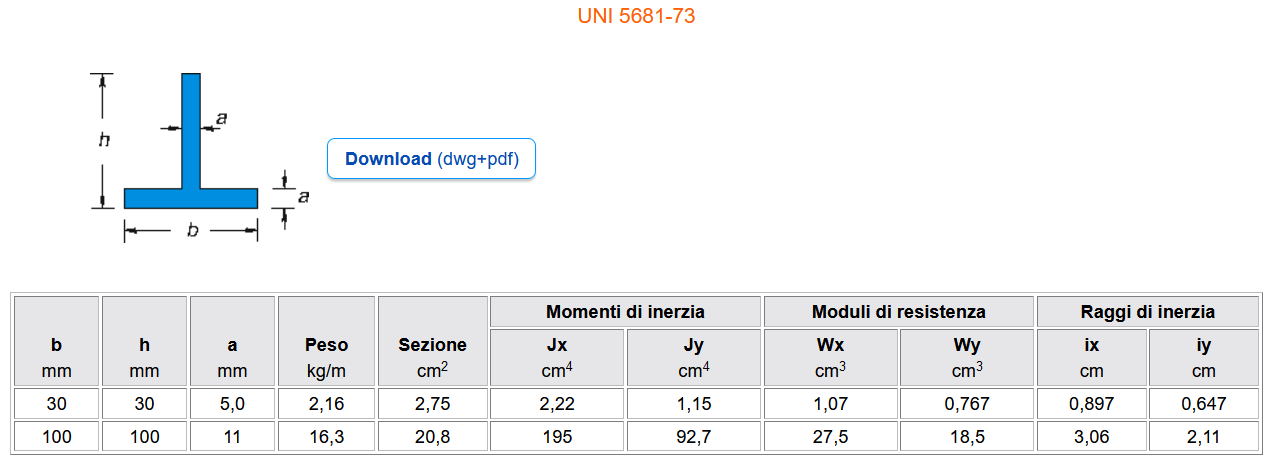

[3] Oppo Profilati metallici: https://www.oppo.it/tabelle/a_elenco_tabelle.html
[4] Benedetto Cordova. Costruzioni in acciaio Hoepli 2013. § 2.6 Classificazione delle sezioni-Tabelle

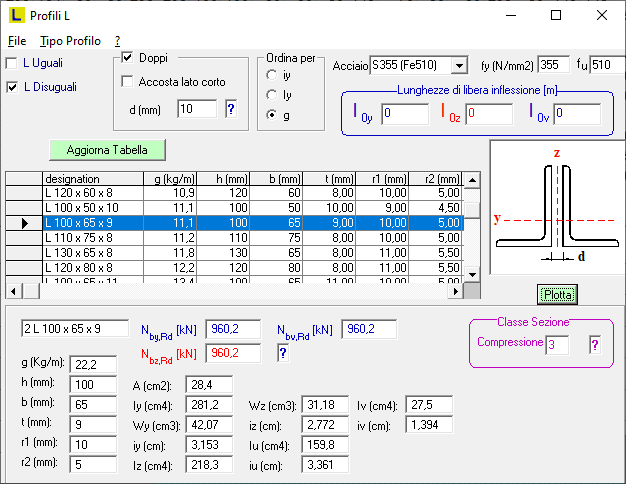

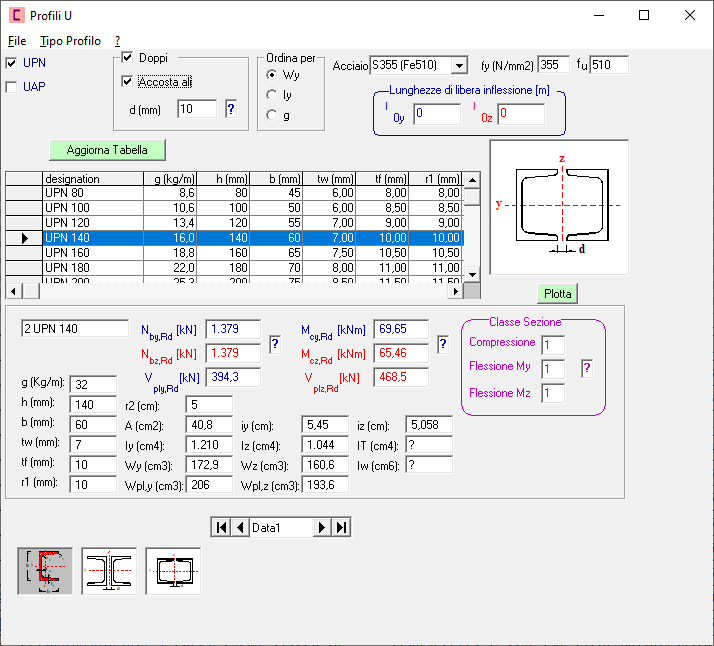

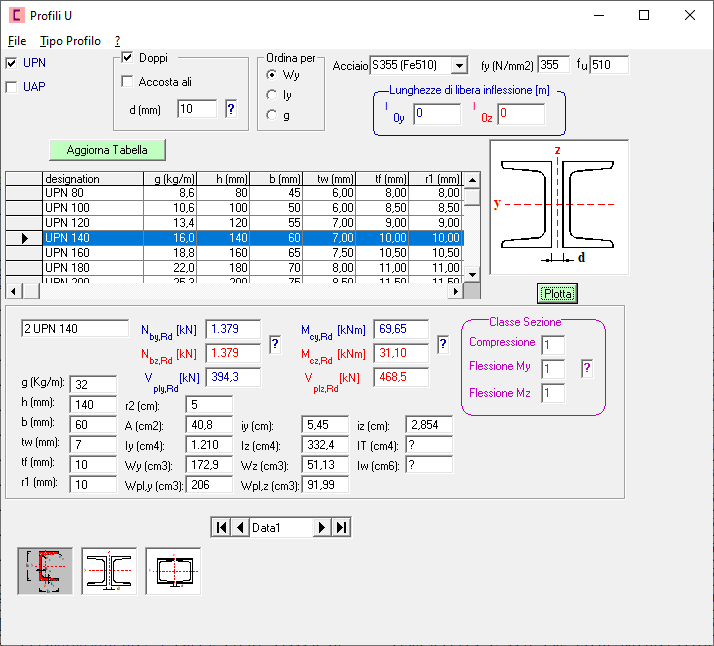

[5] prof. Piero Gelfi. Software Profili_v6. http://gelfi.unibs.it/software/Profili.htm

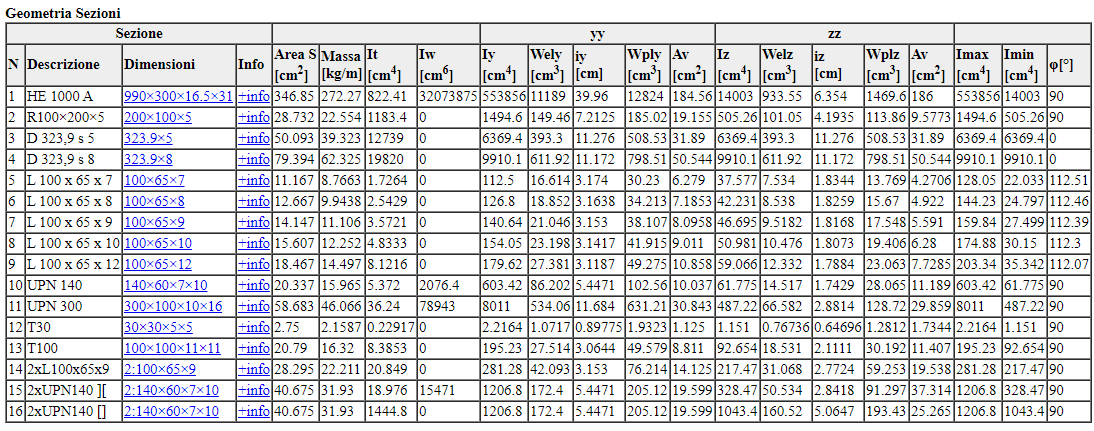

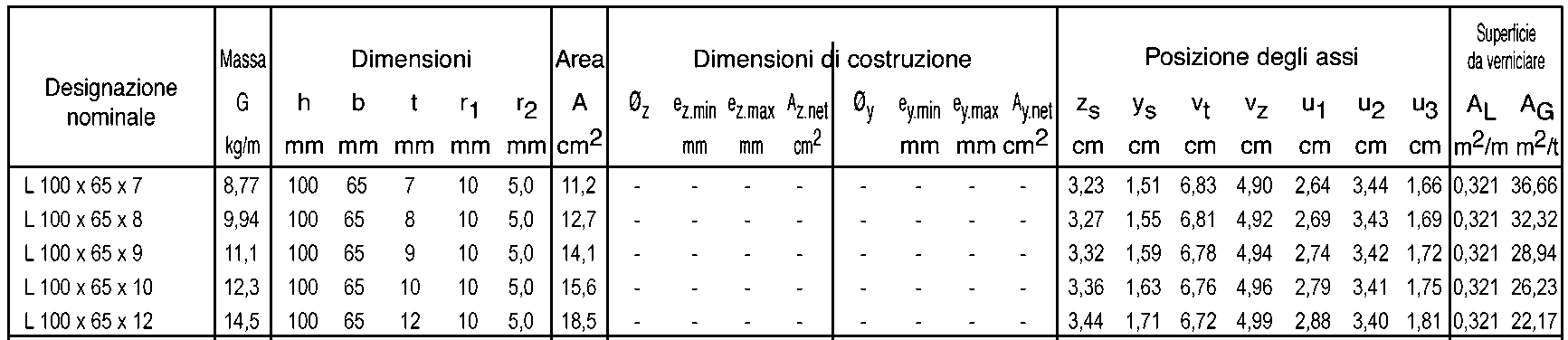

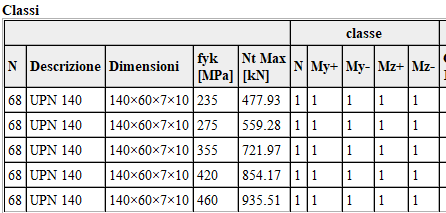

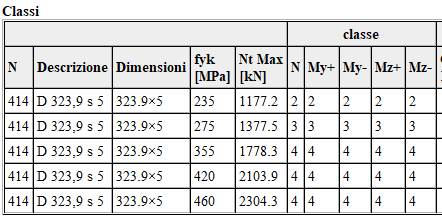

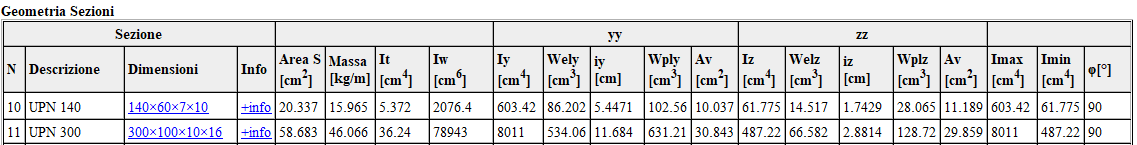

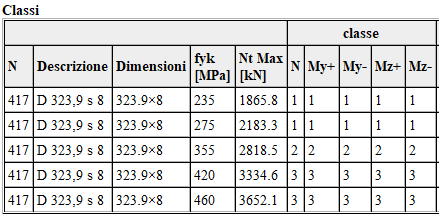

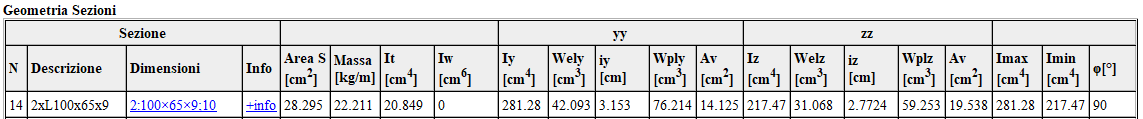

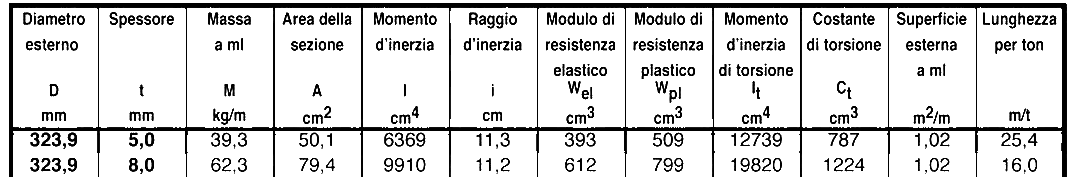

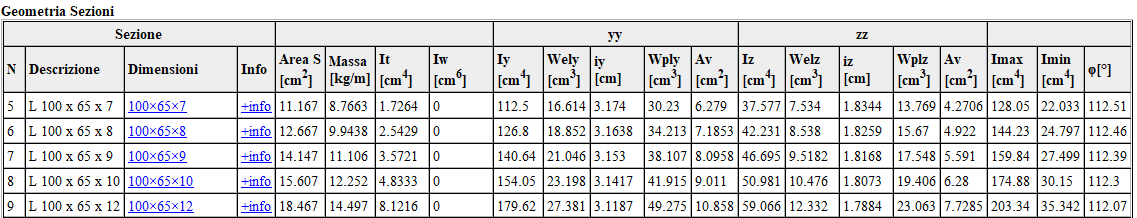

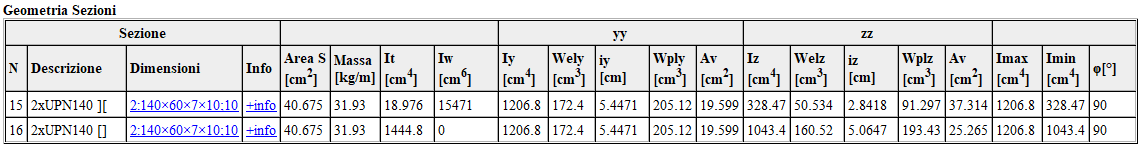

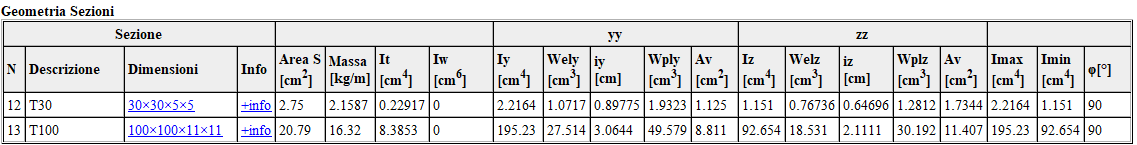

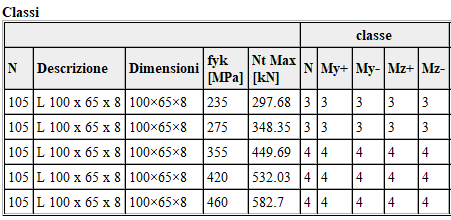

Le sezioni trattate in questo test di comparazione sono quelle elencate nella seguente tabella.

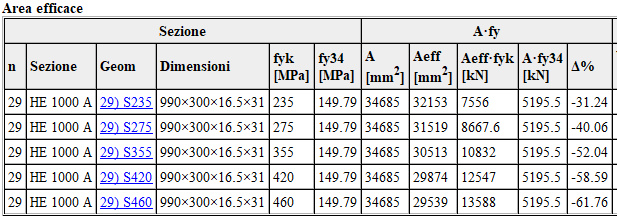

HEA1000

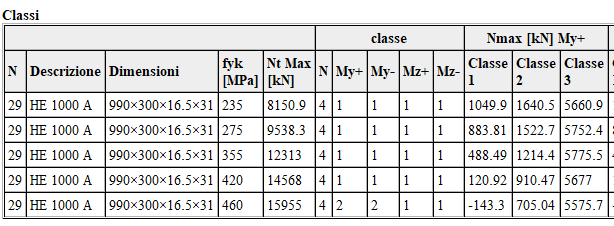

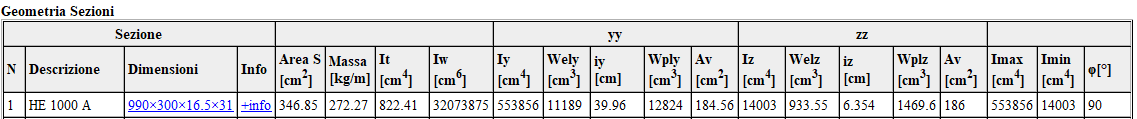

Jasp:

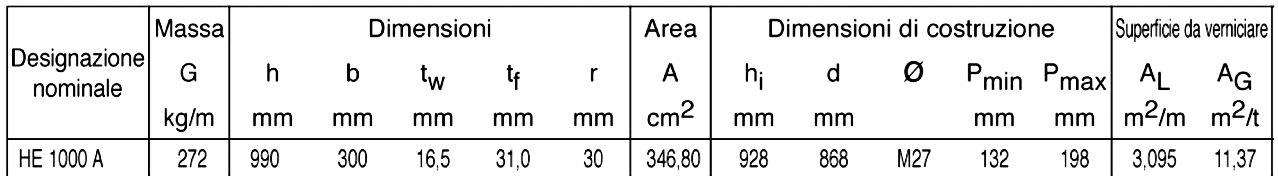

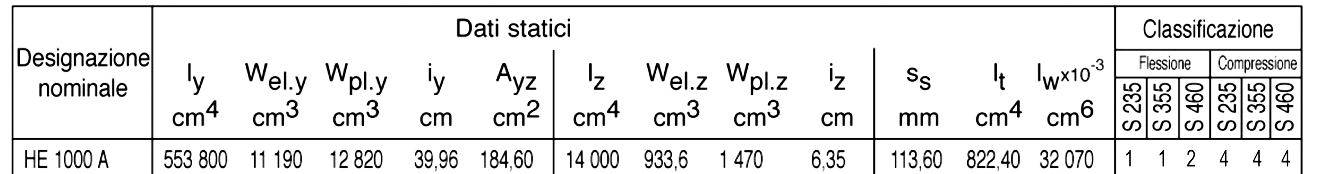

Documento[1]:

Documento [4]:

		Classe del profilo			Nmax per la classe
Fy [MPa]	Profilo	Compr.	Fless.Y	Fless.Z	Cl.1 [kN]	Cl.2 [kN]	Cl.3 [kN]	Aeff [cm²]
235	HEA1000	4	1	1	1050	1640	5661	321.5
275	HEA1000	4	1	1	884	1523	5752	315.2
355	HEA1000	4	1	1	489	1214	5776	305.1
420	HEA1000	4	1	1	121	911	5677	298.7
460	HEA1000	4	2	1	-	705	5576	295.4

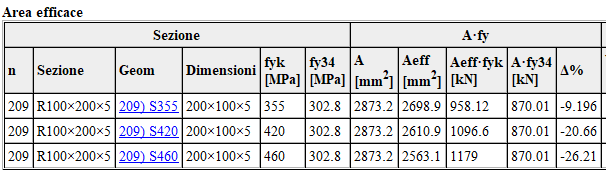

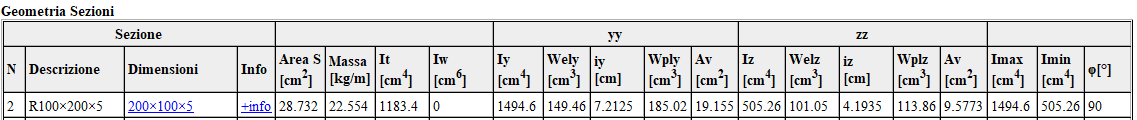

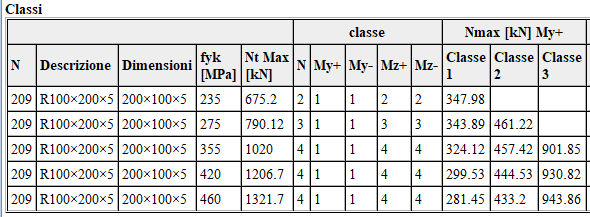

Jasp:

UNI EN 10210-2 200x100x5

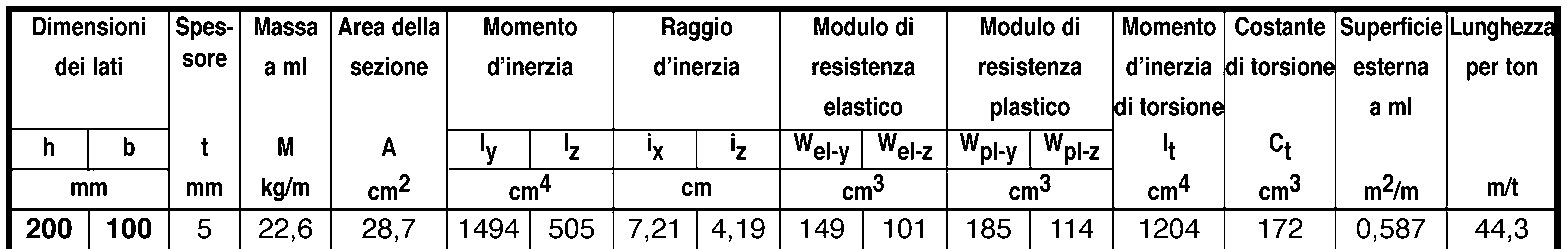

Documento [1]:

Documento [4]:

Profili cavi finiti a caldo UNI EN 10210-2
		Classe del profilo			Nmax per la classe
Fy [MPa]	Profilo (H × B × t)	Compr.	Fless.Y	Fless.Z	Cl.1 [kN]	Cl.2 [kN]	Cl.3 [kN]	Aeff [cm²]
235	200×100×5	2	1	2	348	-	-	-
275	200×100×5	3	1	3	344	461	-	-
355	200×100×5	4	1	4	324	457	902	27,0
420	200×100×5	4	1	4	300	445	931	26,1
460	200×100×5	4	1	4	281	433	944	25,6
