Flessione e taglio plinto
Oggetto di questo esempio è la verifica del plinto asimmetrico in figura.
I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella plinti_flessione_taglio.zip.
Dati di progetto:
- calcestruzzo C25/30
- base del plinto 2,5m x 1,8m
- spessore 0,8m
- armatura inferiore principale 10Ø16
- armatura inferiore secondaria 7Ø16
- compri ferro 40mm
- Sforzo normale pilastro Ved = 195 kN
- Momento pilastro Med = 390 kN
Verifica direzione principale

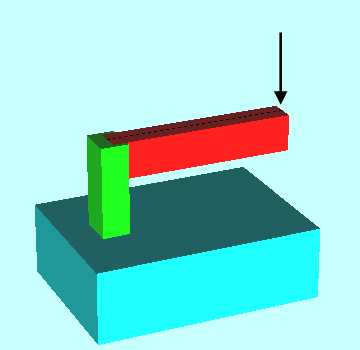

Per effettuarela direzione principale non è possibile adottare il modello puntone-tirante. Le verifichesono effettuate dividendo il plinto in 2 mensole e per ogni mensola viene fatta la verifica della sezione rettangolare [1][2].
Per la verifica del calcestruzzo, a vantaggio di sicurezza si considera una sezione di calcolo larga: B’ = min {semiperimetro del pilastro, profondità del plinto}

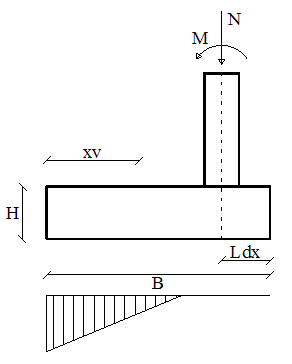

La verifica a flessione viene fatta (a vantaggio di sicurezza) considerandola sezione posta in asse con il pilastro
La verifica a taglio è effettuata su di una sezione che dista d dal bordo del pilastro(1).

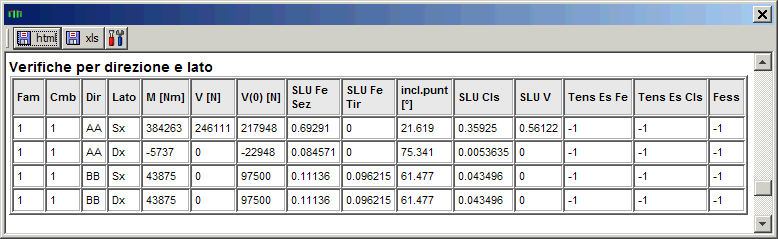

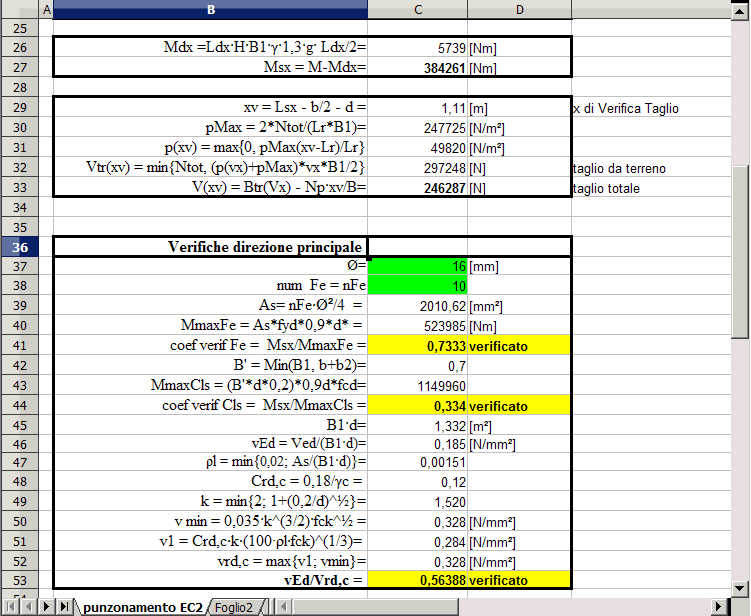

Le verifiche effettuate da Jasp sono in accordo con quelle approssimate fatte utilizzando un foglio di calcolo xls.
flessione_plinto_NM.xls
plinto_asimmetrico_parzializzato.jas
Verifica direzione secondaria.

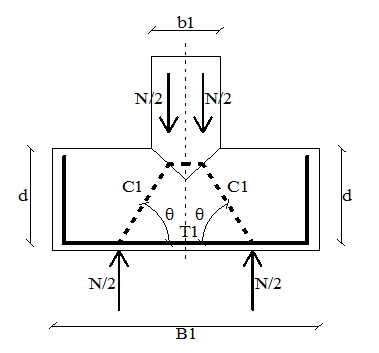

Per effettuare la verifica lungo la direzione secondaria si utilizza sia il modello puntone-tirante [3][4], sia il metodo delle 2 mensole [1][2].

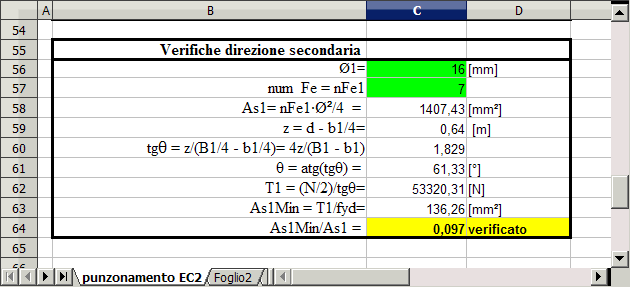

flessione_plinto_NM.xls
Le verifiche effettuate da Jasp coincidono con quelle fatte con il foglio di calcolo.
[1] Nuovo Colombo Manuale dell’Ingegnere 2012, § E5.1.5 pag E-274, Hoepli
[2] Lancellotta-Calavera, Fondazioni 1999, § 8.2.3 pag 401 ,McGraw Hill
[3] Angotti-Giuglia-Marro-Ordalndo Progetto delle strutture in calcestruzzo armato, §10.12.3 pag 612 Hoepli 2011
[4] Lancellotta-Calavera Fondazioni 1999, § 8.2.2 pag 398 ,McGraw Hill
