Camicia in acciaio

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella rinf_10_incamiciatura_acciaio.zip.

L'incamiciatura in acciaio, per strutture in calcestruzzo, è prevista dalla CNTC18 al § C8.7.4.2.2.

Jasp tiene conto dell’incamiciatura in acciaio attraverso due effetti che produce:

  • aumento della capacità in termini di resistenza a taglio;
  • effetto del confinamento


Aumento della resistenza a taglio

Nel caso di incamiciatura in acciaio la resistenza a taglio aggiuntiva Vj è calcolata con la (C8.7.4.5) CNTC18

          (C8.7.4.5) CNTC18


nella quale pj è l'interasse tra le bande, e per gli altri simboli vedere il § C8.7.4.2.2. della CNTC18


Confinamento

Gli effetti del confinamento dovuto al rinforzo con FRP sono calcolati come indicato nei § C8.7.4.2.2. CNTC18.

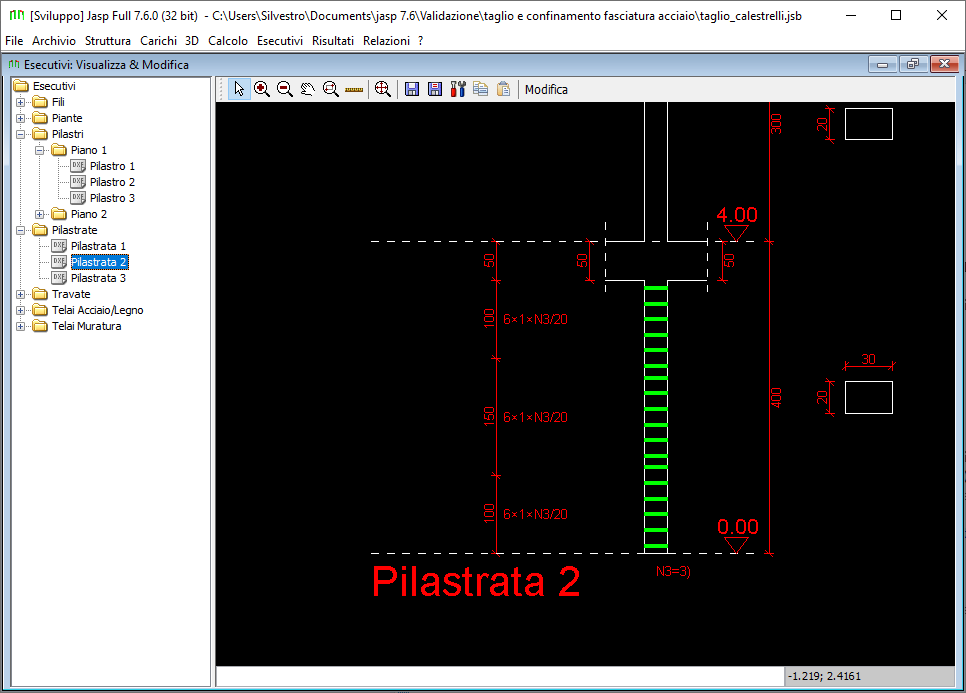

Pilastro con sezione rettangolare

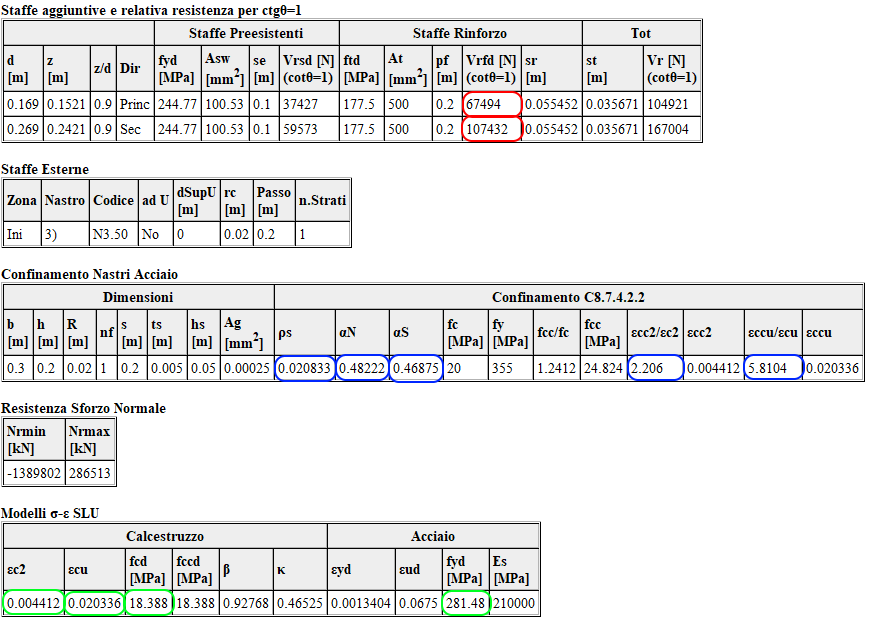

Confinamento e resistenza a tagli ottenuta da Jasp:

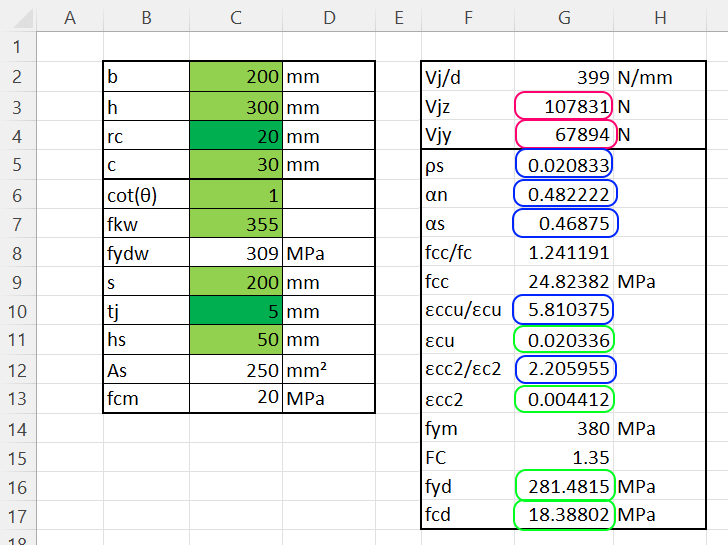

Resistenza a taglio calcolata con un foglio Excel:



I valori calcolati con Jasp coincidono con quelli calcolati con il foglio Excel.


Per la validazione del dominio si è utilizzato il programma VcaSLU del prof.Gelfi, partendo dai valori della resistenza e delle deformazioni del calcestruzzo confinato calcolate con il foglio Excel.

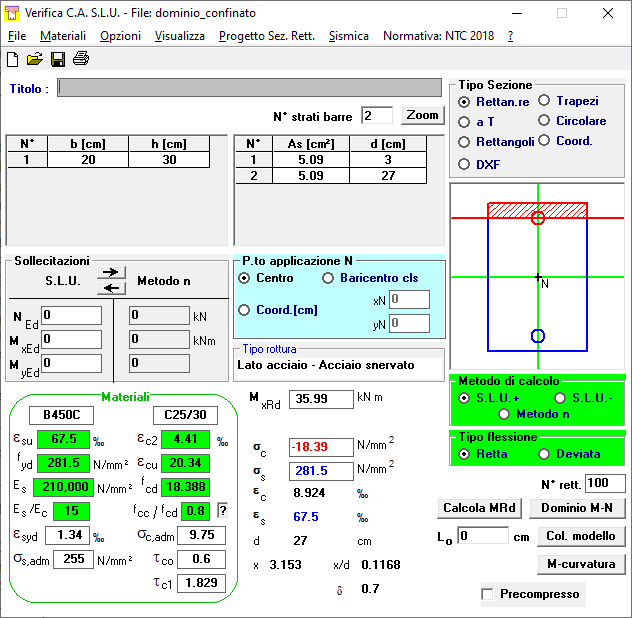

Dominio ottenuto dal programma del prof Gelfi.



Confronto valori sullo riportati su un un foglio Excel

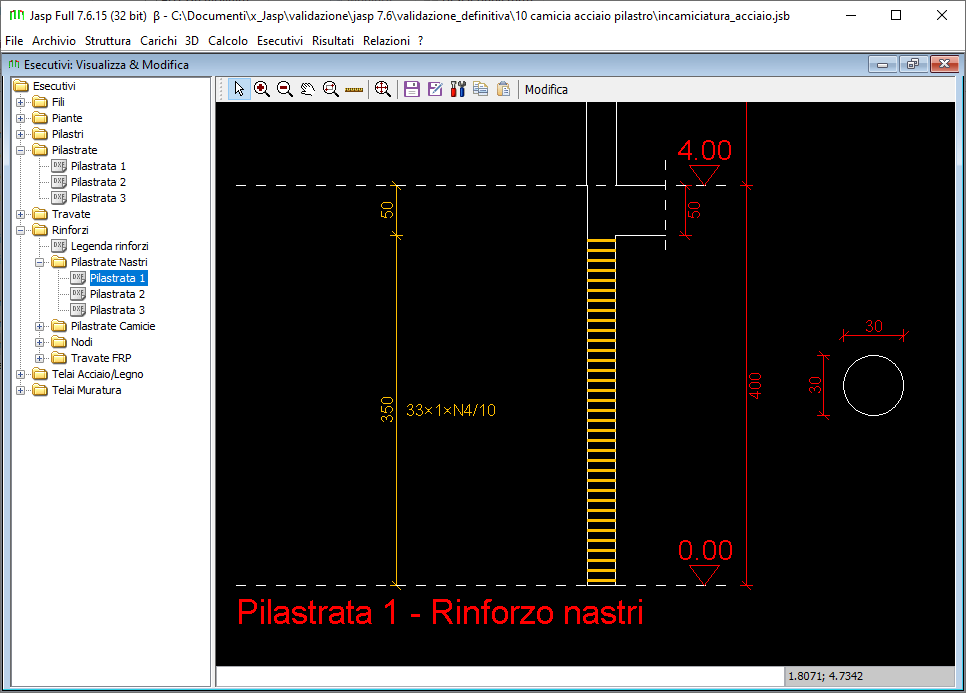

Nastri CAM su pilastro circolare

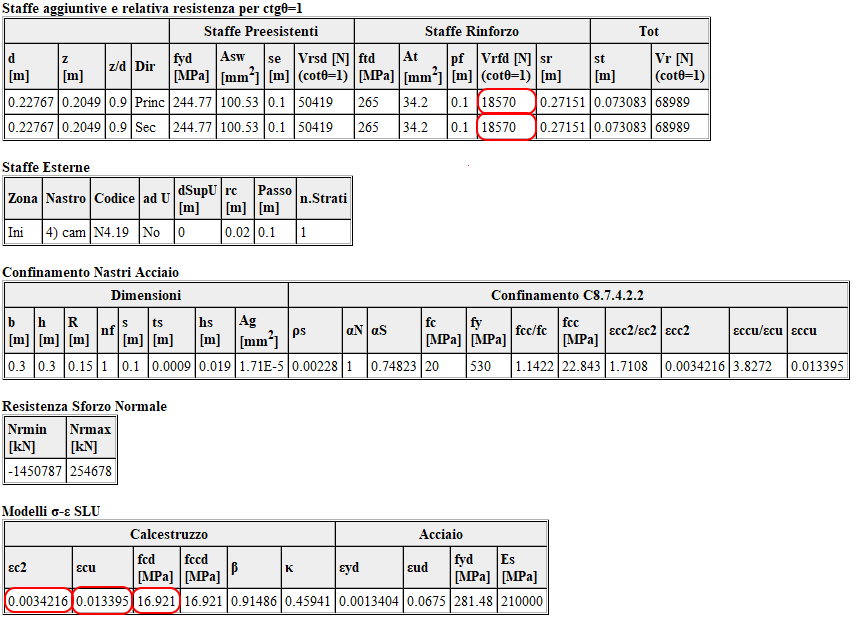

Confinamento e resistenza a tagli ottenuta da Jasp:

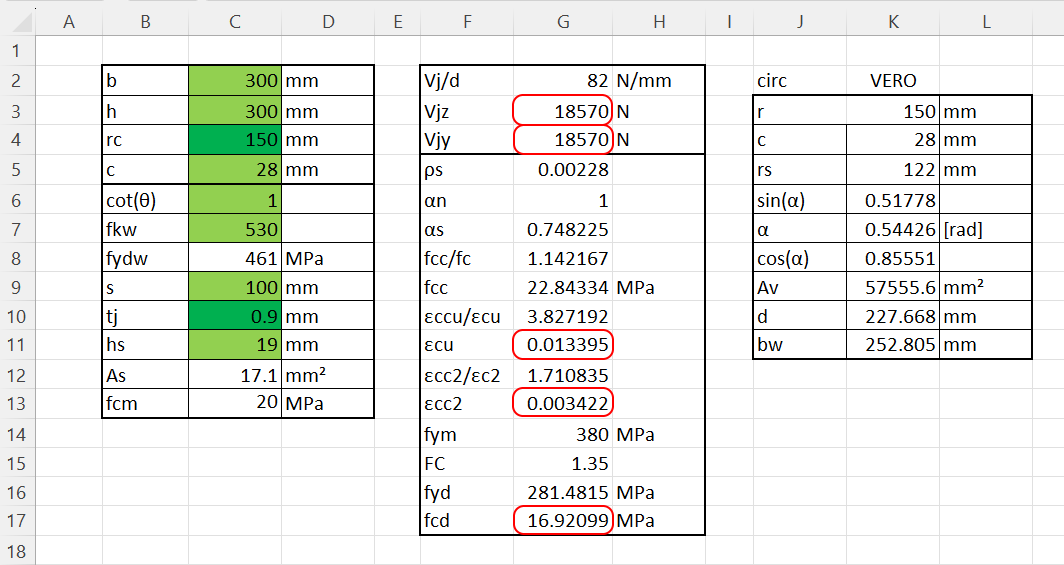

I valori calcolati con Jasp coincidono con quelli calcolati con il foglio Excel.

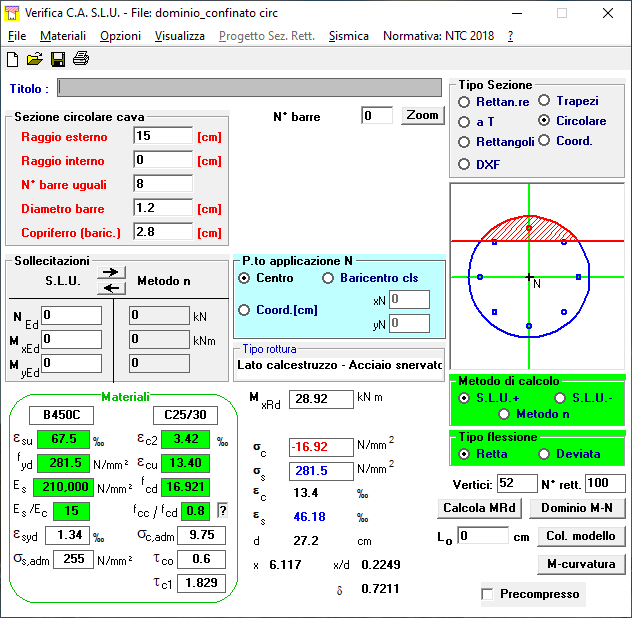

Per la validazione del dominio si è utilizzato il programma VcaSLU del prof.Gelfi, partendo dai valori della resistenza e delle deformazioni del calcestruzzo confinato calcolate con il foglio Excel.

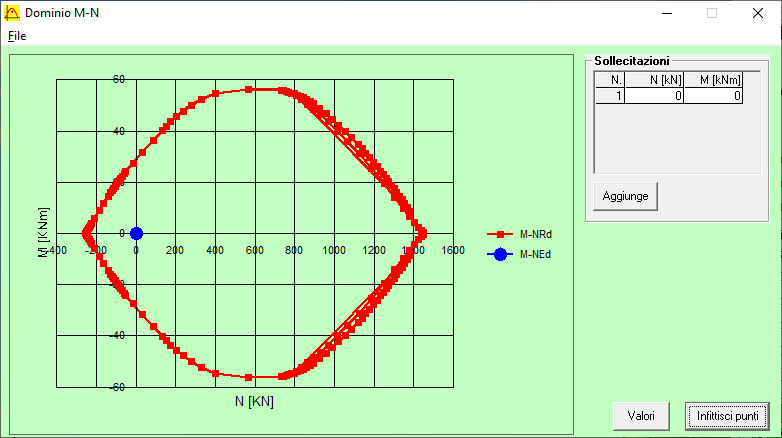

Dominio ottenuto dal programma VcaSLU:

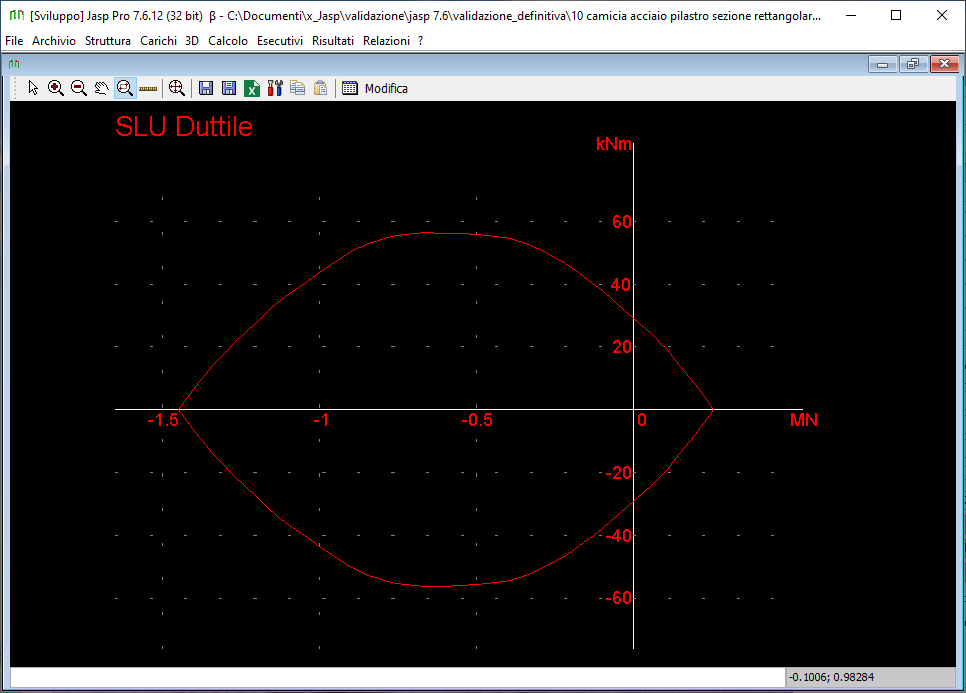

Dominio ottenuto con Jasp:

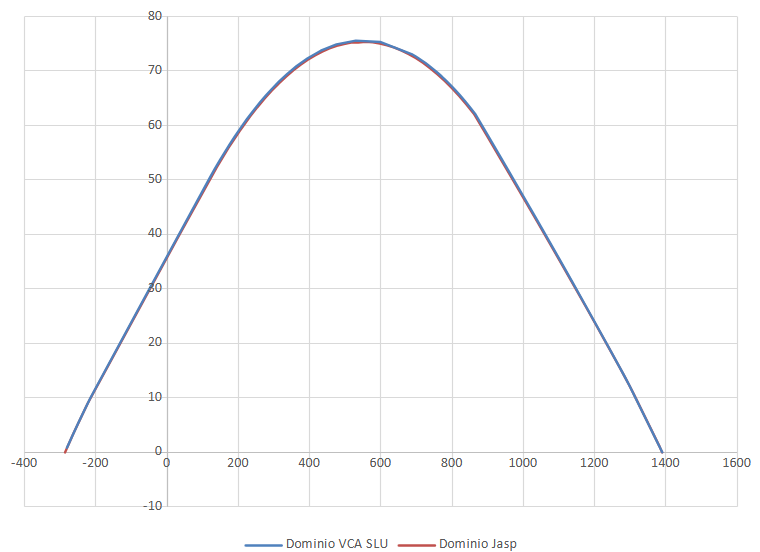

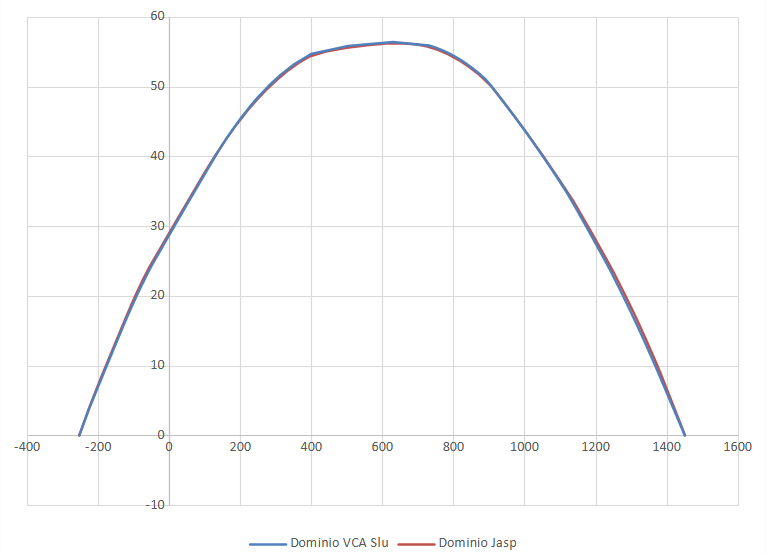

Confronto dei due domini riportando i valori ottenuti con Jasp e con VcaSLU su di uno stesso foglio Excel.

Per la creazione del dominio il programma VcaSLU ha approssimato il cerchio con un poligono con 52 lati.

Jasp invece ha approssimato il cerchio con una sezione a croce con area e inerzia equivalente al cerchio.

Nonostante le diverse approssimazioni, con l'approssimazione di Jasp molto più grossolana, i domini sono praticamente coincidenti.
