I dati delle strutture di questo test sono tratti  dalla Struttura benchmark n° 2 – Trilite del documento [1]: "Uso dei software di calcolo nella verifica sismica degli edifici in muratura v1.0" Progetto DPC-ReLUIS 2019-2021 – WP10 TASK 10.3, a cui si rimanda per  approfondimenti.

In particolare si veda  il § 5.4 del documento [1], pag 66 - 72 da sui sono tratte le figure riportate in seguito.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella mur_trilite.zip.

I grafici prodotti da Jasp sono sovrapponibili con quelli prodotti dagli altri software.

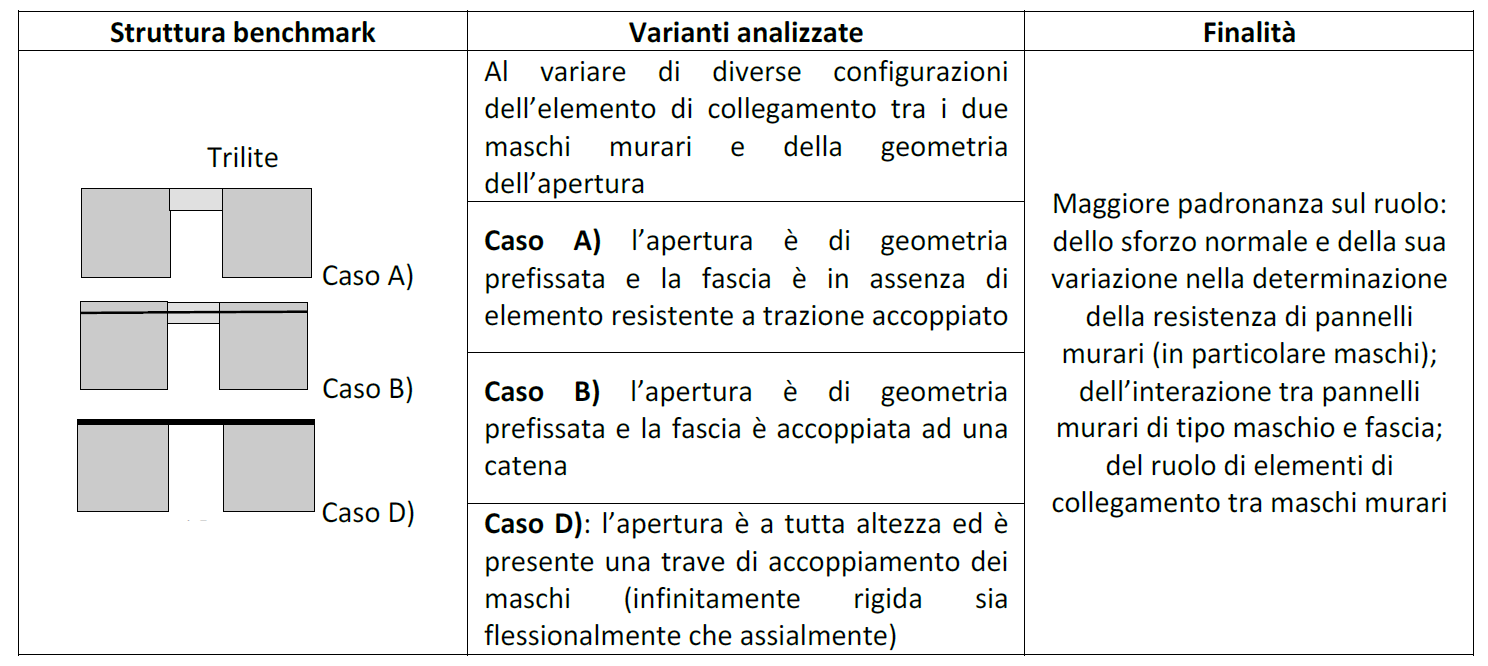

Sintesi delle varianti analizzate nel caso della struttura benchmark n° 2 – trilite


Resistenza dei maschi

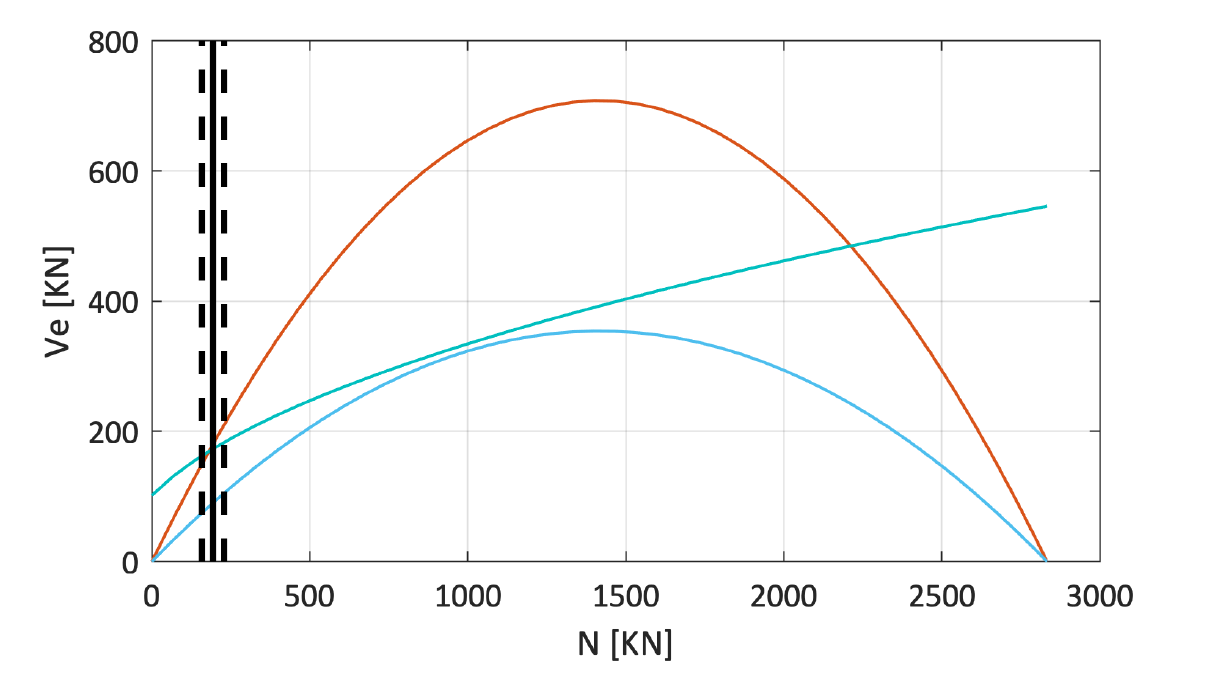

I diagramma di resistenza Sforzo normale - Taglio dei maschi riportato dal documento [1] è il seguente:

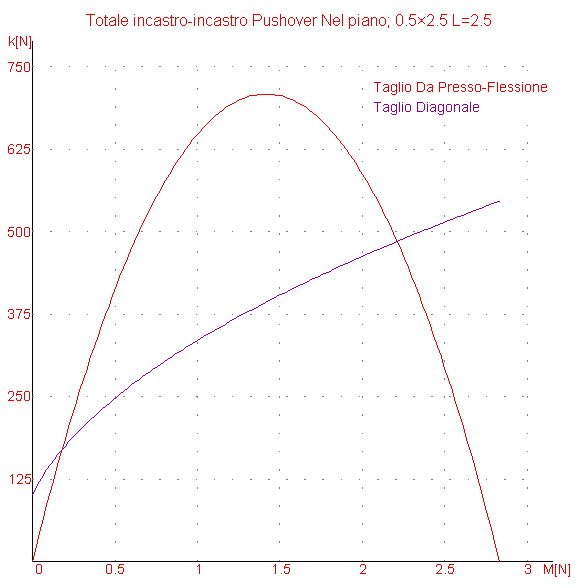

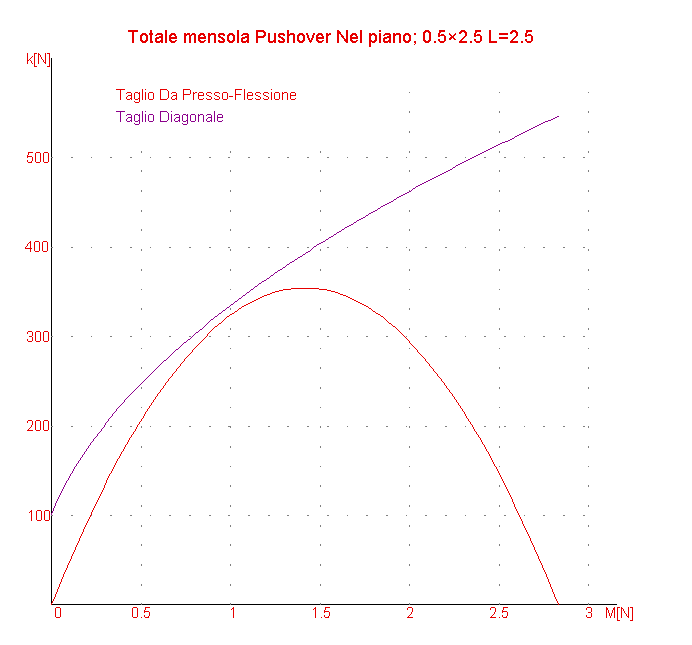

Che coincidono con quelli disegnati da Jasp

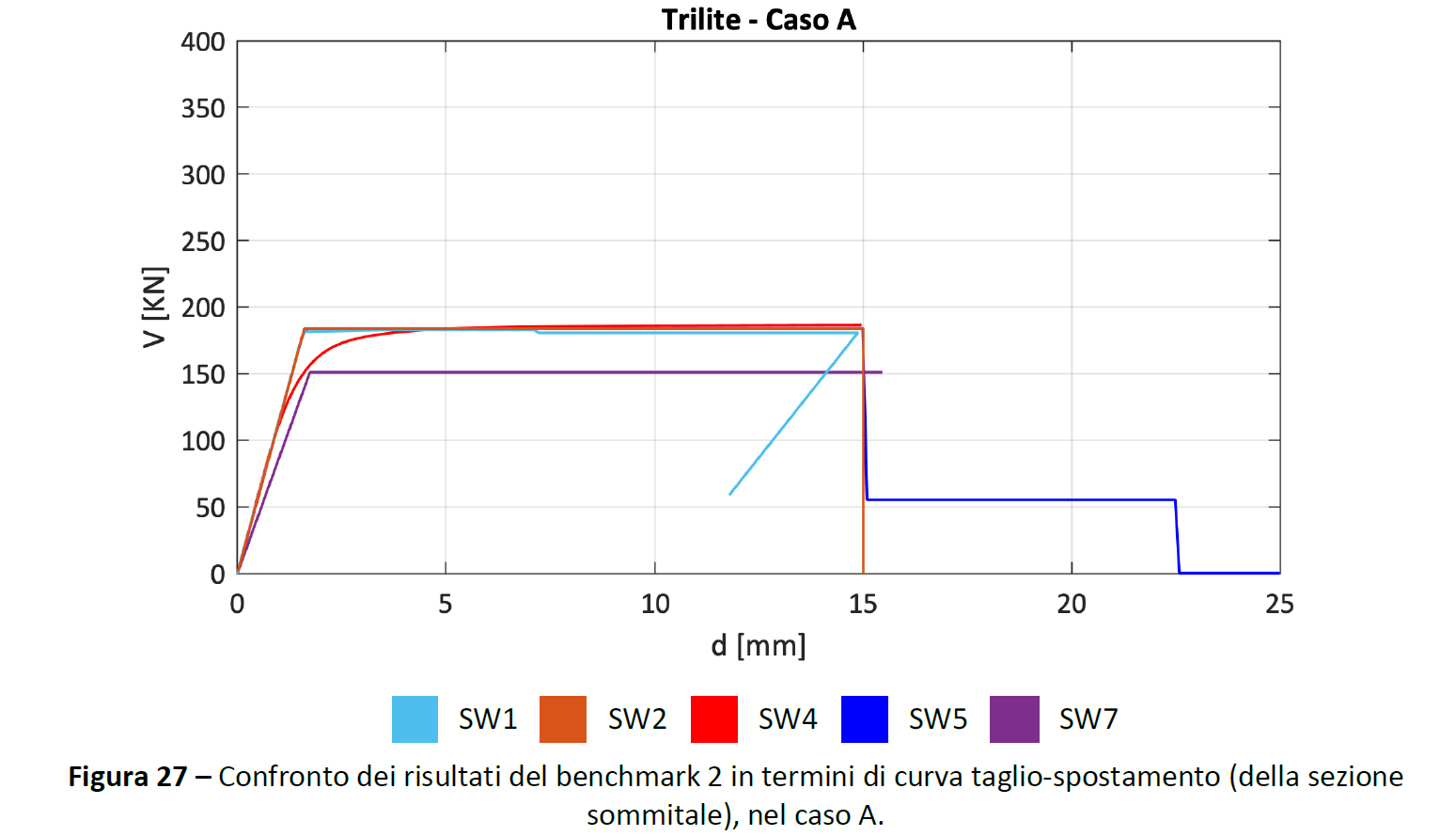

Trilite – Caso A

La curva ottenuta con Jasp è in sovrapponibile a quella ottenuta con altri programmi simili.

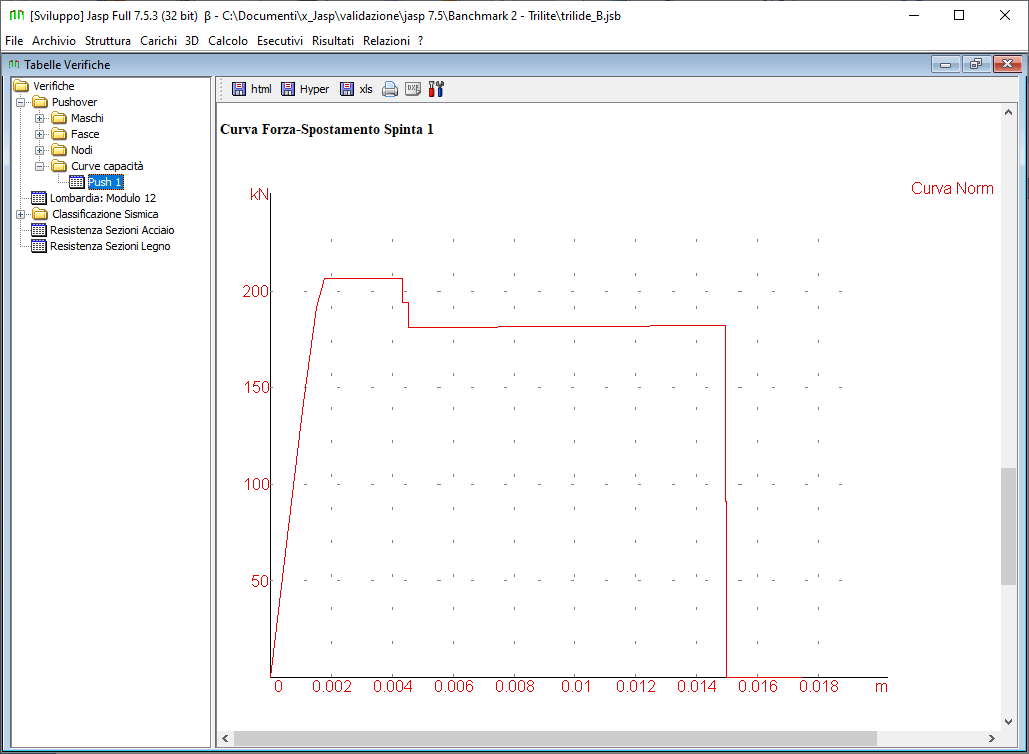

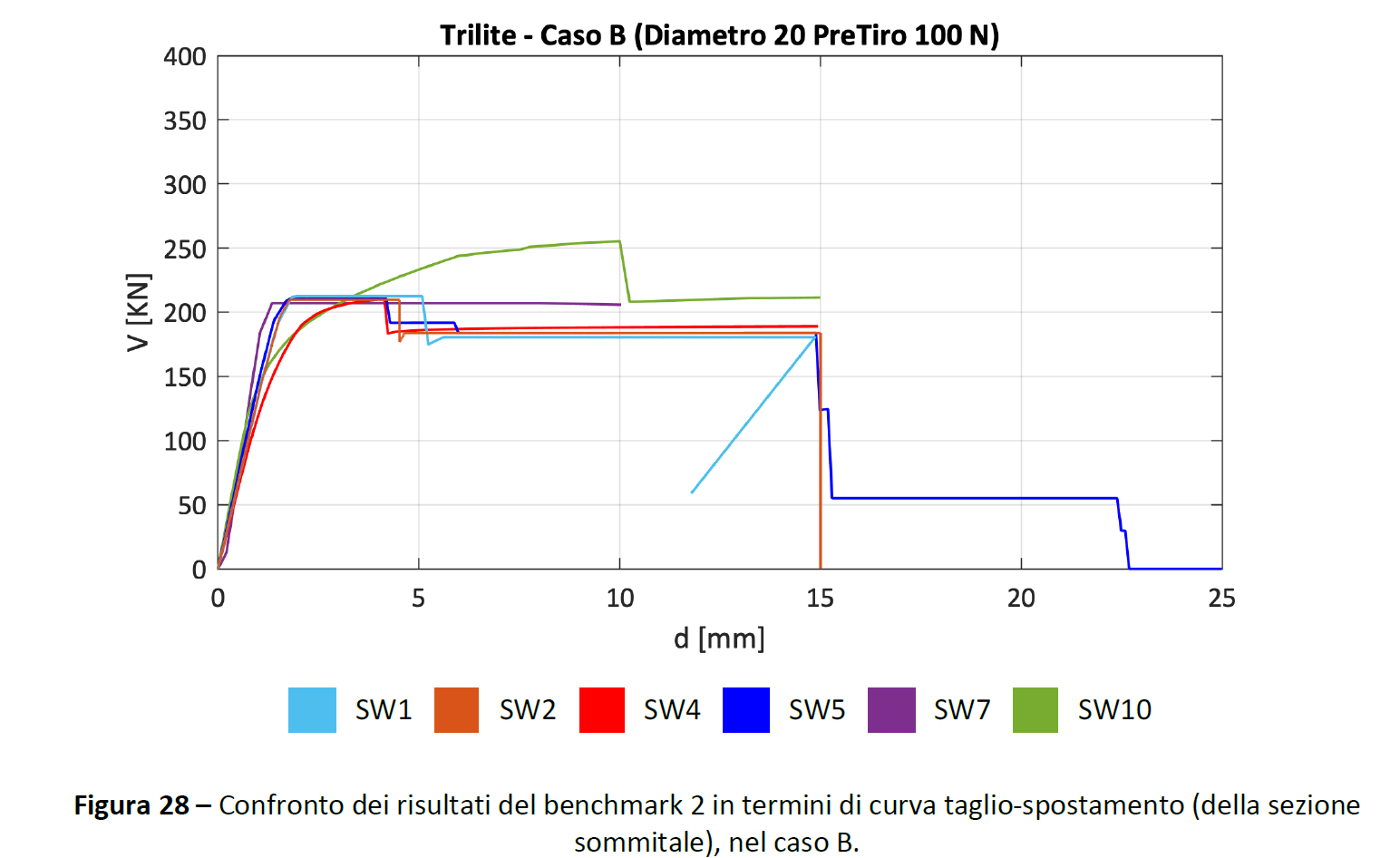

Trilite – Caso B

La curva ottenuta con Jasp è in sovrapponibile a quella ottenuta con altri programmi simili.

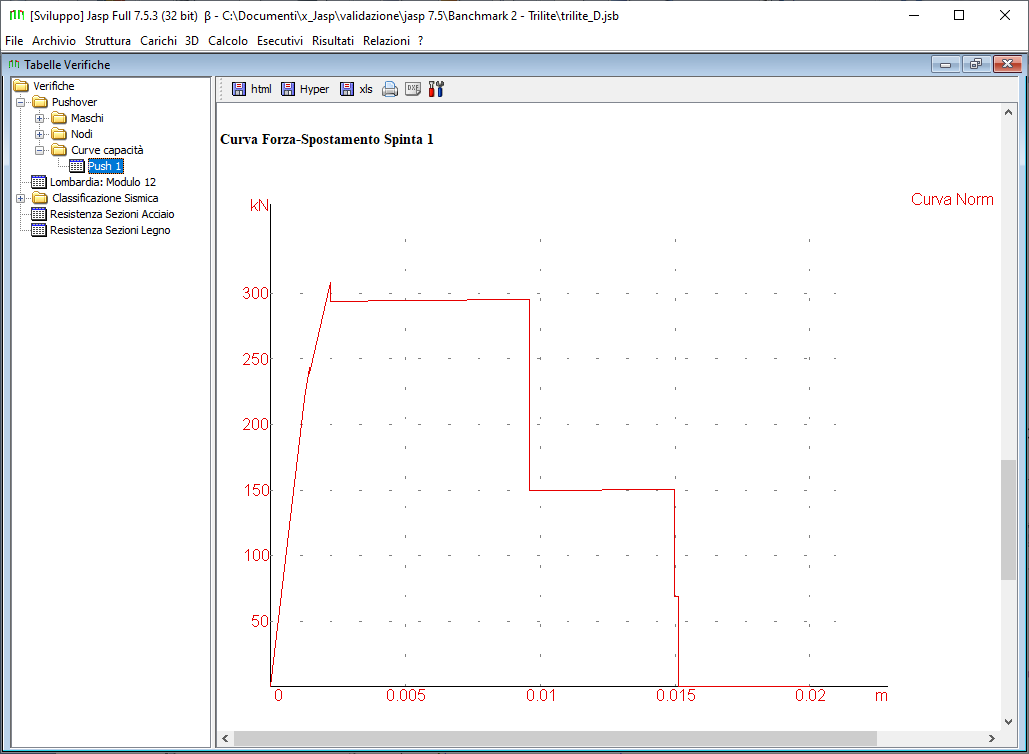

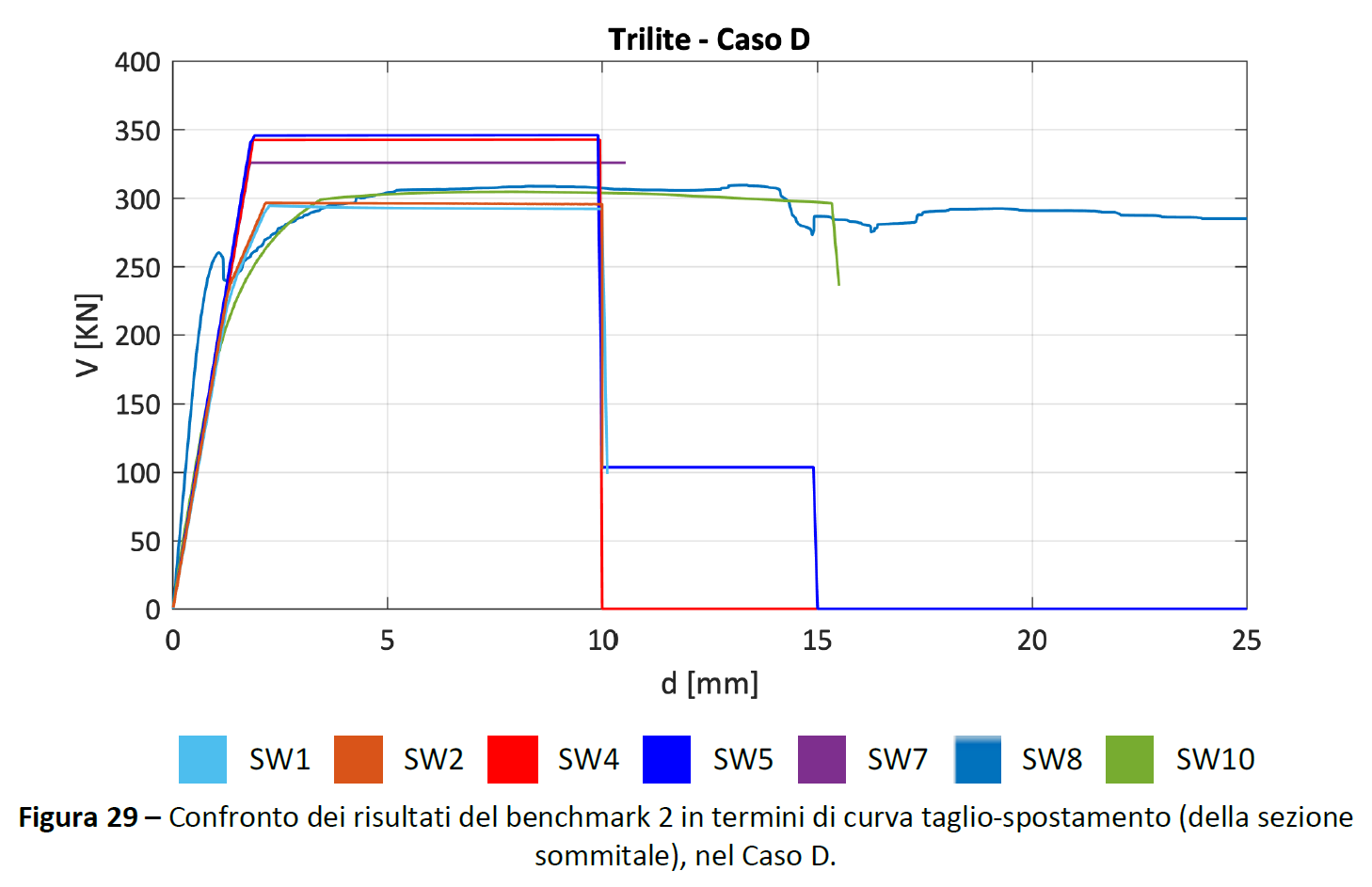

Trilite – Caso D


La curva ottenuta con Jasp è in sovrapponibile a quella ottenuta con altri programmi simili.
