Software Jasp: Modulo Elevazione Cemento Armato Nuovo

Il modulo per il calcolo degli elementi in elevazione in cemento armato del software di calcolo strutturale Jasp esegue il progetto e la verifica di edifici di notevole dimensione e complessità. Il programma opera secondo le NTC18, la relativa circolare, e per quanto non specificato nella norma italiana si fa riferimento all'Eurocodice 2.



Caratteristiche modulo:

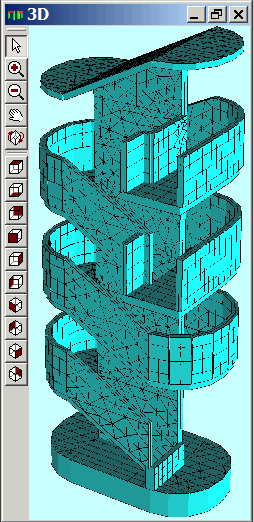

scala antincendio
  • Progetto automatico armatura per travi, pilastri e pareti.
  • Svincoli interni.
  • Produzione di tutti i file .xls e .txt necessari al SI-ERC. Esempio files per si erc
  • Produzione di tutti i file .xls e .txt necessari al SISMI.CA.
  • Esportazione armature elementi beam nel formato ifc.
  • Esportazione armature elementi shell nel formato ifc.
  • 6 Tipi di elementi finiti bidimensionali:
    • CST (Constant Strain Triangle) lastra triangolare con 3 nodi e 6 gdl
    • DKT (Discrete Kirchhoff Triangle) piastra triangolare con 3 nodi e 9 gdl (Batoz 1980-82)
    • LSR (Linear Strain Rectangle) lastra rettangolare con 4 nodi e 8 gdl
    • ACM (elemento Adini-Clough-Melosh, 1961-1963) piastra rettangolare con 4 nodi e 12 gdl
    • Q4 (Linear Quadrilateral Element). Lastra quadrangolare con 4 nodi e 8 gdl
    • DKQ (Discrete Kirchhoff Quadrilateral): piastra sottile di Kirchhoffcon quadrangolare 4 nodi e12 gdl. (Batoz 1982).
  • Elementi shell composti dall'unione di una elemento lastra e un elemento piastra:
    • Shell triangolare a 3 nodi (CST +DKT )
    • Shell rettangolare a 4 nodi (LSR + ACM)
    • Shell quadrangolare a 4 nodi (Q4 + DKQ)
  • Meshatore automatico ottimizzato a passo variabile.
  • Progetto e verifica armatura longitudinale shell
  • Progetto e verifica punzonamento shell
  • Analisi pushover con modello a plasticità concentrata.
    • Strutture nuove.
    • Cerniere plastiche automatiche per elementi travi, pilastri e pareti WCM in c.a
  • Esportazione delle relazioni in formato rtf e xls

Altri moduli: Geotecnica e Fondazioni, Elevazione ca esistente, Solai, Acciaio, Legno, Muratura.

Schermate
