Permette l'inserimento delle cerniere interne negli elementi parete WCM.

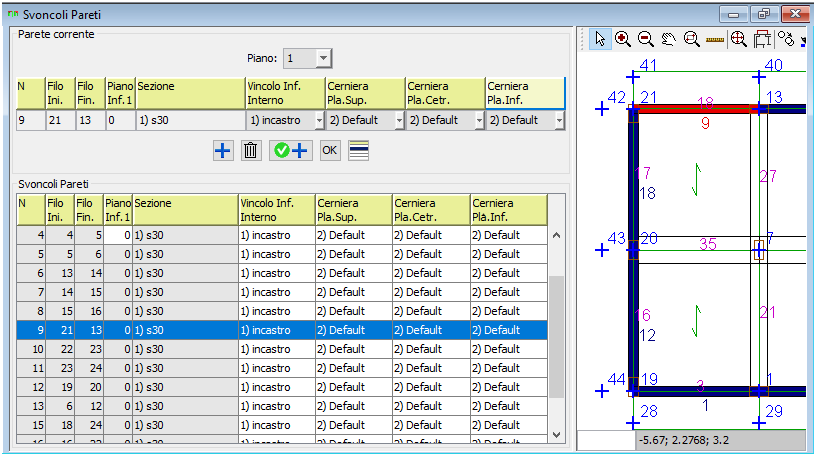

svincoli pareti

Con questa maschera è possibile specificare i seguenti parametri:

•Vincolo Inf. Interno: Vincolo inferiore interno. Normalmente di tipo incastro. Il sistema di riferimento del vincolo interno coincide con quello dell'asta utilizzata per modellare la parete WCM. Il sistema di riferimento locale (x',y',z') del pilastro utilizzato per la modellazione della parete ha l'origine al centro dei nodi superiori. L'asse x' è rivolto verso il basso e coincide con l'asse z. L'asse y' è orizzontale ed è orientato dal filo con il numero più piccolo al filo con il numero più grande. Nell'esempio in figura l'asse y' va dal filo 1 al filo 5. L'asse z' è orizzontale ed è perpendicolare a y'.

•Nei campi Cerniera Pla.Sup, Cerniera Pla.Centr, Cerniera Pla.Inf è possibile specificare le cerniere plastiche da utilizzare nell'analisi pushover. Le cerniere plastiche sono definibili dal menù archivio/pushover/cernere plastiche. Nel caso in cui si scelga la cerniera "2) Default" Jasp gestirà in automatico la presenza e le caratteristiche della cerniera plastica.
