Permette l'inserimento nella struttura dei rinforzi degli elementi in cemento armato.

Gli esecutivi dei rinforzi trattati da Jasp sono così suddivisi:

•Legenda rinforzi: legenda con l'archivio dei materiali per i rinforzi.

•Pilastrate Nastri: Nastri in FRP o in acciaio su pilastri in c.a.

•Pilastrate Camicie: Camicie in c.a. su pilastri in c.a..

•Nodi: Nastri in acciaio o tessuti in FRP su nodi.

•Travate FRP: FRP su travi in c.a.

•Pareti duttili FRP: FRP su pareti WCM in c.a.

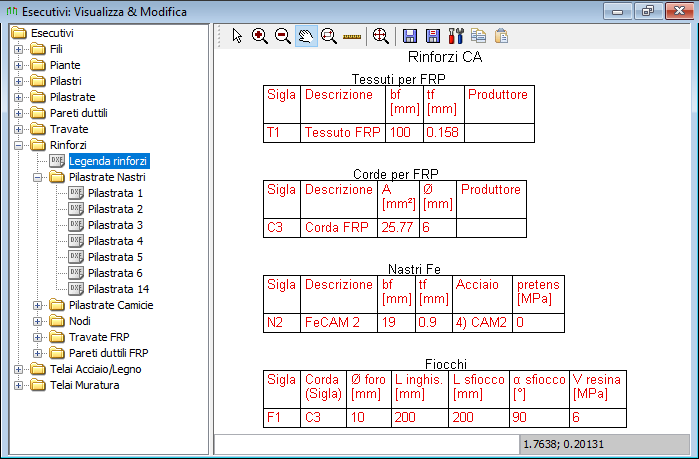

Legenda Rinforzi

Produce la legenda con le sigle degli elementi di rinforzo inseriti all'interno della struttura.

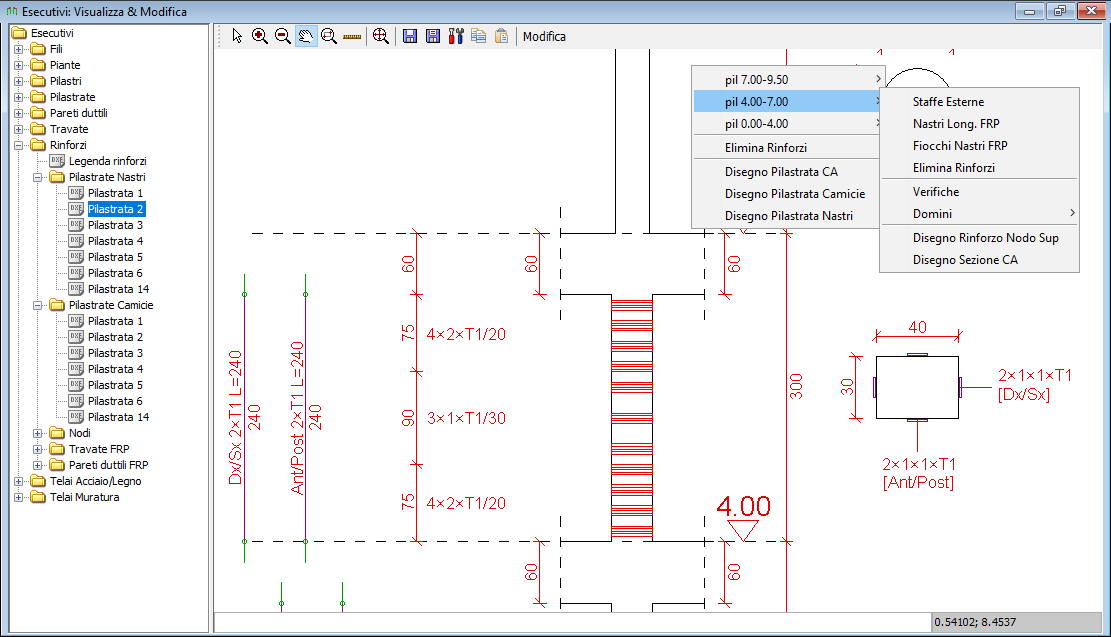

Pilastrate Nastri

Permette l'inserimento e la visualizzazione dei rinforzi longitudinali in FRP e trasversali in FRP, acciaio o CAM sui pilastri in c.a.



Avviando il comando modifica , oppure cliccando con il tasto destro del mouse su un qualunque punto del disegno è possibile inserire o modificare le staffe esterne, i nastri longitudinali in FRP e i fiocchi per l'ancoraggio dei nastri.

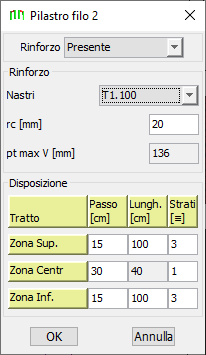

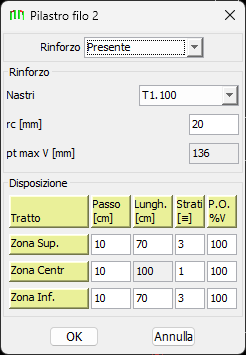

Maschera per l'inserimento o la modifica delle staffe esterne. Sono specificabili i seguenti parametri:

•Rinforzo. Presente o Assente per inserire o eliminare il rinforzo.

•Nastri. Il codice del nastro in acciaio o in FRP.

•rc [mm]. Raggio di curvatura dello spigolo del pilastro.

•pt max V: Campo di sola lettura. Riporta il passo massimo da utilizzare come indicato al §7.3.3.1(3) DT200. Se i nastri longitudinali hanno il passo superiore a questo valore non sono usati per dare contributo al taglio, ma solo per il  confinamento.

•Strati [≡]. Numero di strati del nastro.

•Passo: Passo delle staffe di rinforzo.

•Lungh. Lunghezza della zona di rinforzo.


Maschera per l'inserimento o la modifica dei rinforzi longitudinali in FRP. Sono specificabili i seguenti parametri:

•Rinforzo. Presente o Assente per inserire o eliminare il rinforzo.

•Ant/Post. Rinforzo anteriore e posteriore del pilastro.

•Dx/Sx. Rinforzo sinistro e destro del pilastro.

•Nastri. Nastro in tessuto FRP da applicare.

•Ancor.Sup. Ancoraggio superiore. Se spuntato il rinforzo si considera ancorato nella parte superiore del pilastro.

•Num Nastri [- - -]. Numero di nastri affiancati.

•Strati [≡]. Numero di strati del nastro.

•Ancor.Inf. Ancoraggio inferiore. Se spuntato il rinforzo si considera ancorato nella parte inferiore del pilastro.

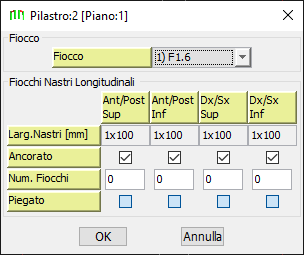

Maschera per l'inserimento o la modifica dei fiocchi di ancoraggio dei nastri longitudinali in FRP

•Fiocco. Fiocco dall'archivio dei fiocchi.

•Largh. Nastri [mm]. Riporta la larghezza totale dei nastri da ancorare. Parametro di sola lettura.

•Ancorato.  Se spuntato il rinforzo si considera ancorato. Tale opzione è la stessa riportata nella maschera precedente.

•Num Fiocchi. Numero Fiocchi.

•Piegato. Indica se il fiocco è piegato di 90°. Parametro di sola lettura. I fiocchi di ancoraggio dei pilastri non sono di norma piegati.

NB: ci sono dei sistemi di rinforzo, per esempio Geosteel della Kerakoll, che prevedono l'inghisaggio diretto del tessuto. In tal caso il rinforzo può essere ancorato e non bisogna specificare il numero dei fiocchi.


N




Pilastrate Camicie

Permette l'inserimento delle camicie in c.a.

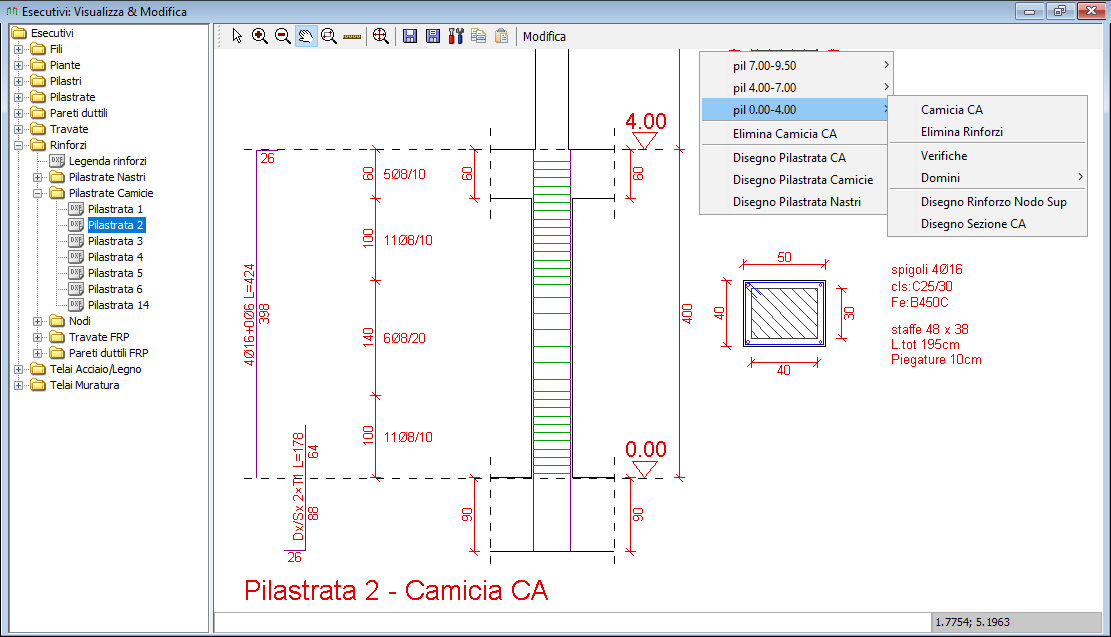

Avviando il comando modifica , oppure cliccando con il tasto destro del mouse su un qualunque punto del disegno è possibile inserire o modificare la camicia in c.a.

Maschera per l'inserimento o la modifica delle camicie in ca. Sono specificabili i seguenti parametri:

•Rinforzo. Presente o Assente per inserire o eliminare la camicia.

•Spessore. Spessore della camicia in c.a.

•Cemento. Calcestruzzo con cui è realizzata la camicia.

•Criterio CA. Criterio di progetto della camicia.

•Ancoraggio Fe. Se spuntato le  armature dalla camicia sono ancorate.

•Modello FEM.  È possibile scegliere se inserire la camicia nel modello FEM. Se "sì" per la modellazione dell'elemento beam si considera l'intera sezione composta della parte interna più la camicia. Se "auto" il programma adotta la scelta effettuata in "Opzioni FEM Beam"

Ferri longitudinali. In questo riquadro è possibile scegliere le armature longitudinali da inserire nella camicia.

Staffe. In questo riquadro è possibile scegliere le staffe da inserire nella camicia.

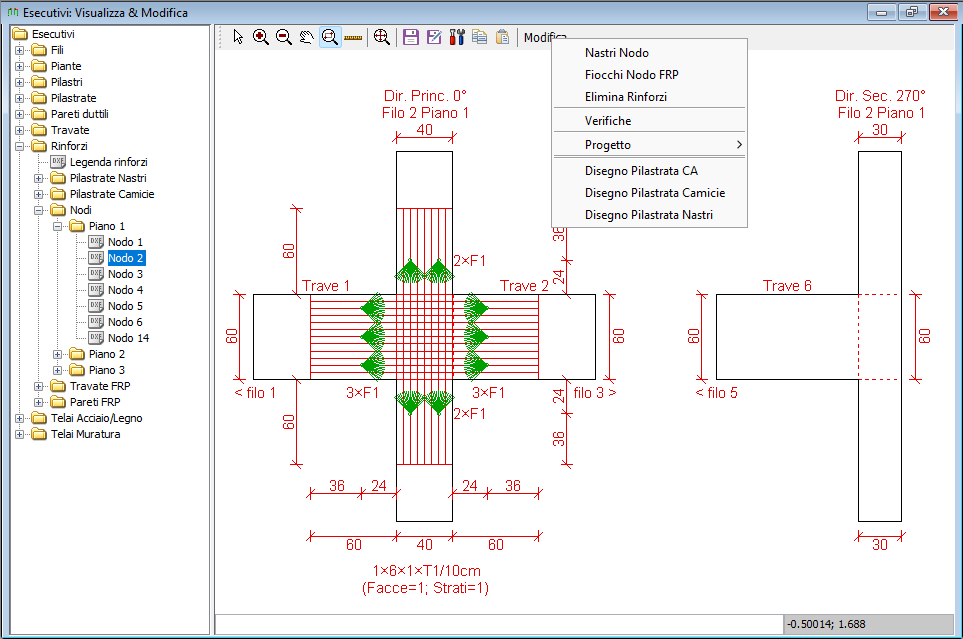

Nodi

Permette l'inserimento dei rinforzi in FRP, con nastri CAM o con staffe aggiuntive nei nodi.

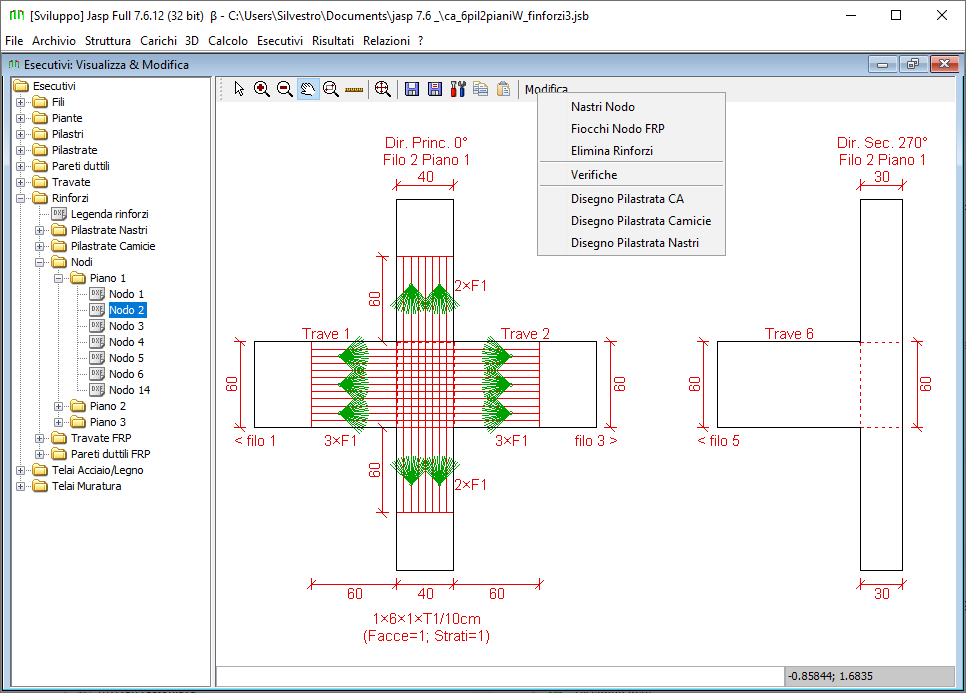

Avviando il comando modifica , oppure cliccando con il tasto destro del mouse su un qualunque punto del disegno è possibile inserire o modificare i rinforzi nei nodi.

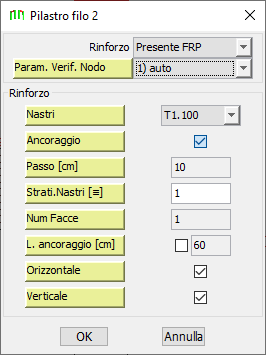

Maschera per l'inserimento o la modifica dei rinforzi con FRP dei nodi in c.a.

•Rinforzo. "Presente FRP" o "Assente" per inserire o eliminare il rinforzo in FRP.

•Param. Verif. Nodo.  In questo campo è possibile scegliere le verifiche da effettuare sul nodo selezionando i "parametri verifica nodo" dall'archivio.

•Nastri.  Il tessuto in FRP da utilizzare.

•Ancorato. Sempre selezionato perché i rinforzi dei nodi vanno sempre sempre ancorati.

•Passo [cm].  Campo di sola lettura. Per il rinforzo sui nodi in FRP con Jasp il passo è sempre pari alla larghezza del tessuto.

•Strati [≡]. Numero di strati del nastro.

•Num Facce. Numero di facce su cui è applicato il rinforzo. Una o due facce.

•L. ancoraggio [m]: Lunghezza della zona di ancoraggio. Valore utilizzato solo per la creazione dei disegni.

•Orizzontale. È prevista l'applicazione del tessuto in orizzontale.

•Verticale. È prevista l'applicazione del tessuto in verticale.

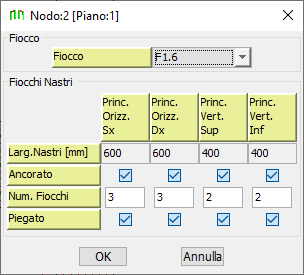

Maschera per l'inserimento o la modifica dei fiocchi di ancoraggio per i nastri in FRP dei nodi.

•Fiocco. Fiocco presente dell'archivio dei fiocchi

•Largh. Nastri [mm]. Riporta la larghezza totale dei nastri da ancorare. Parametro di sola lettura.

•Ancorato.  Sempre selezionato perché i rinforzi dei nodi vanno sempre sempre ancorati.

•Num Fiocchi. Numero Fiocchi

•Piegato. Indica se il fiocco è piegato di 90°. Parametro di sola lettura. I fiocchi di ancoraggio dei nodi sono di norma piegati.

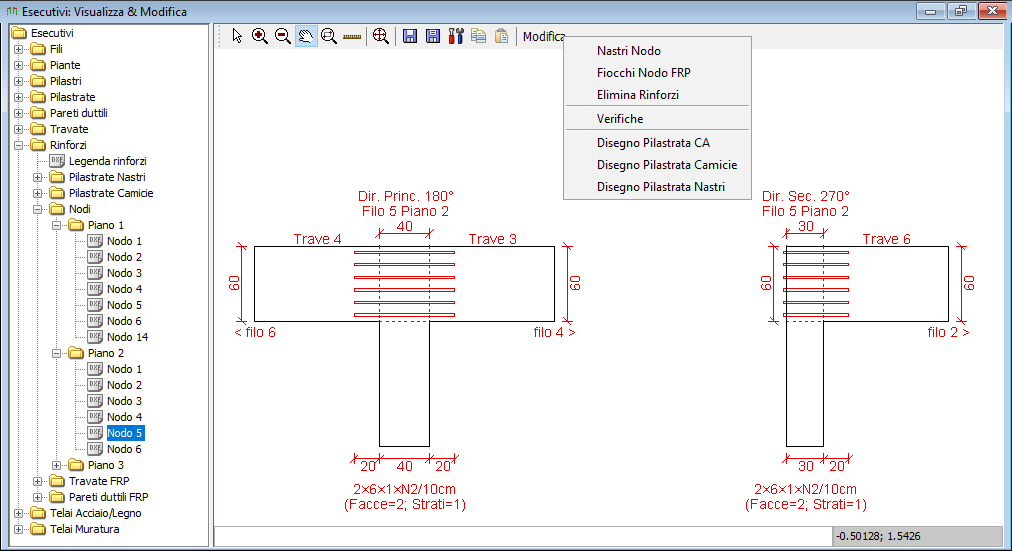

Con il comando Nastro Nodo del menù Modifica è anche possibile inserire nastri di tipo CAM per il rinforzo dei nodi.

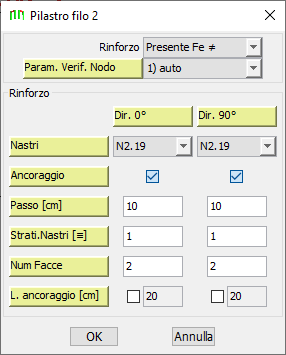

Maschera per l'inserimento o la modifica dei rinforzi con nastri in acciaio ( o anche staffe) dei nodi in c.a.

•Rinforzo.

o"Assente" per eliminare il rinforzo in acciaio.

o"Presente Fe ≠" per inserire nastri, o in genere rinforzi in acciaio, diversi nelle due direzioni.

o"Presente Fe St." il nastro si chiude su se stesso a filo del pilastro a formare una staffa che lavora in entrambe le direzioni.

•Param. Verif. Nodo.  In questo campo è possibile scegliere le verifiche da effettuare sul nodo selezionando i "parametri verifica nodo" dall'archivio.

•Nastri.  Nastri in acciaio da utilizzare.

•Ancorato. Sempre selezionato perché i rinforzi dei nodi vanno sempre sempre ancorati.

•Passo [cm].  Passo dei nastri.

•Strati [≡]. Numero di strati del nastro.

•Num Facce. Numero di facce su cui è applicato il rinforzo. Una o due facce. In caso di "Presente Fe St." è posto fisso a 2.

•L. ancoraggio [m]: Lunghezza della zona di ancoraggio. Valore utilizzato solo per la creazione dei disegni. Ha senso solo se per l'opzione "Presente Fe ≠".

NB: Se il progettista desidera rinforzare i nodi con dei tondini aggiuntivi può modellare i tondini con dei nastri di sezione quadrata con area equivalente.


Travate FRP

Permette l'inserimento dei rinforzi longitudinali e trasversali in FRP sulle travi in c.a.

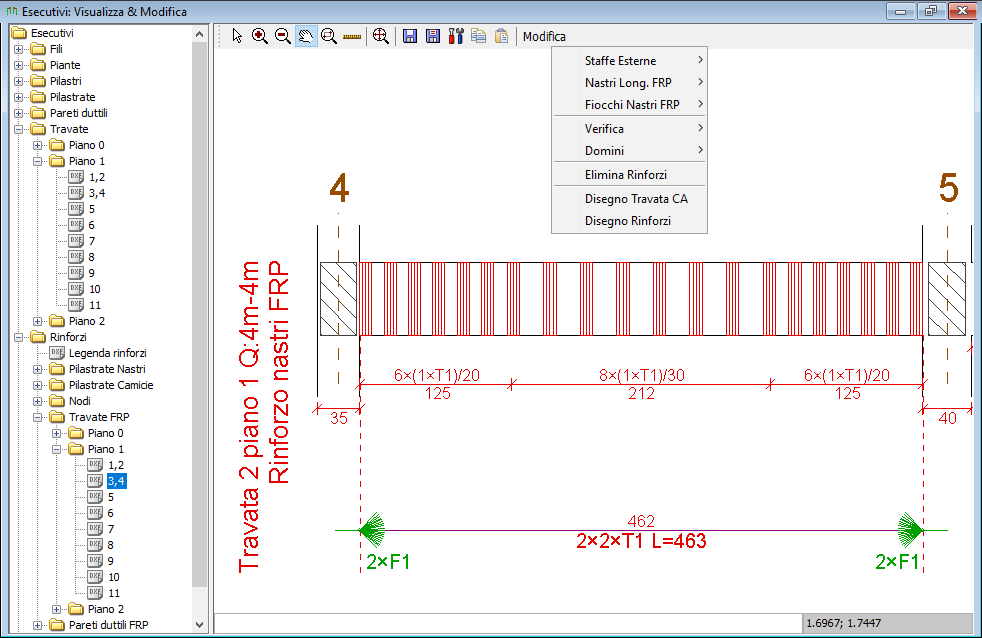

Avviando il comando modifica , oppure cliccando con il tasto destro del mouse su un qualunque punto del disegno è possibile inserire o modificare le staffe esterne, i nastri longitudinali in FRP e i fiocchi per l'ancoraggio dei nastri.

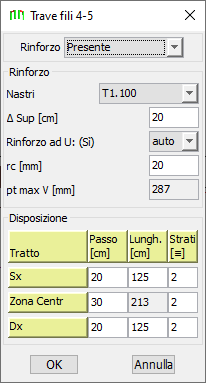

Maschera per l'inserimento o la modifica delle staffe esterne.

•Rinforzo. Presente o Assente per inserire o eliminare il rinforzo

•Nastri. Il codice del nastro

•Δ sup [cm]. Distanza tra la parte superiore della U e il lembo superiore della trave. Δsup = h - hw (fig. 4-9 DT200)

•Ad U.

oSì: il tessuto è disposto su 3 lati, cioè è ad U

oNo: il tessuto avvolge completamente la trave.

oAuto: se  Δsup > 0 il tessuto è disposto ad U, se Δsup = 0  il tessuto avvolge completamente la trave.
NB: se nella combobox è selezionato 'Auto' dopo la scritta 'Rinforzo ad U', compare, tra perentesi, sì o no a seconda del valore Δsup impostato.

•rc [mm]. Raggio di curvatura dello spigolo della trave

•pt Max V: Campo di sola lettura. Riporta il passo massimo da utilizzare come indicato al §7.3.3.1(3) DT200.

•Strati [≡]. Numero di strati del nastro.

•Passo: Passo delle staffe di rinforzo.

•Lungh. Lunghezza della zona di rinforzo

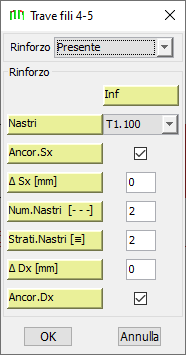

Maschera per l'inserimento o la modifica dei rinforzi longitudinali inferiori in FRP.

•Rinforzo. Presente o Assente per inserire o eliminare il rinforzo

•Inf. Rinforzo inferiore della trave.

•Nastri. Nastro in tessuto FRP da applicare.

•Ancor.Sx. Ancoraggio Sx. Se spuntato il rinforzo si considera ancorato nella parte sinistra della trave.

•Δ Sx. Distanza dall'inizio del rinforzo all'estremo sinistro della trave.

•Num Nastri [- - -]. Numero di nastri affiancati.

•Strati [≡]. Numero di strati del nastro.

•Δ Dx. Distanza dalla fine del rinforzo all'estremo destro della trave.

•Ancor.Inf. Ancoraggio inferiore. Se spuntato il rinforzo si considera ancorato nella parte dx della trave

Maschera per l'inserimento o la modifica dei fiocchi di ancoraggio dei i nastri in FRP delle travi.

•Fiocco. Fiocco presente dell'archivio dei fiocchi

•Largh. Nastri [mm]. Riporta la larghezza totale dei nastri da ancorare. Parametro di sola lettura.

•Ancorato.  Se spuntato il rinforzo si considera ancorato. Tale opzione è la stessa riportata nella maschera precedente..

•Num Fiocchi. Numero Fiocchi

•Piegato. Indica se il fiocco è piegato di 90°. Parametro di sola lettura. I fiocchi di ancoraggio dei tessuti in FRP di rinforzo delle travi sono sempre non piegati.


Pareti Duttili FRP

Permette l'inserimento dei rinforzi longitudinali in FRP e trasversali in FRP sulle pareti WCM

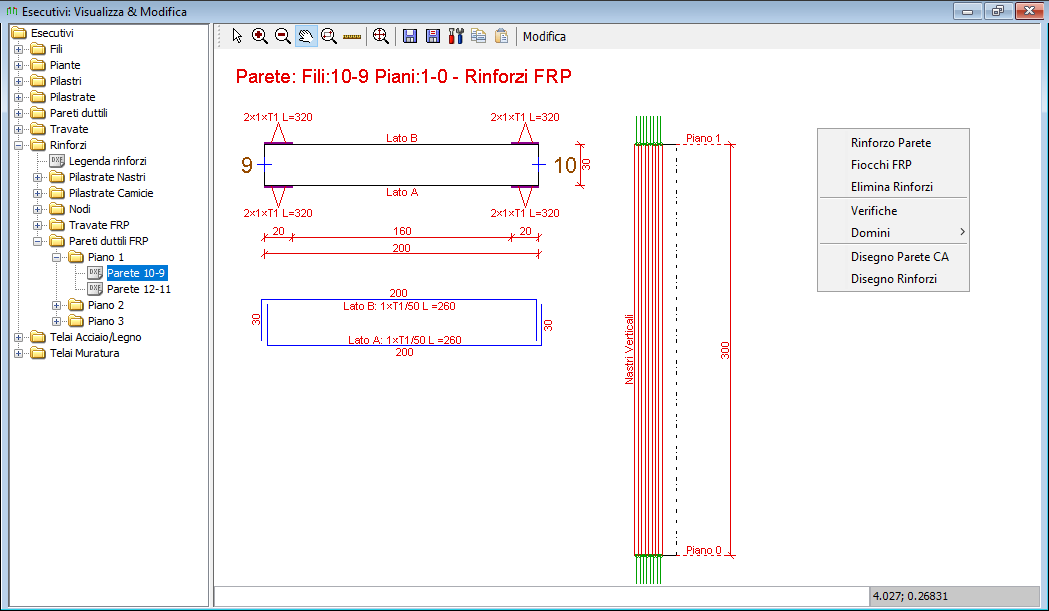

Avviando il comando modifica , oppure cliccando con il tasto destro del mouse su un qualunque punto del disegno è possibile inserire o i nastri longitudinali (verticali) e trasversali (orizzontali) in FRP e i fiocchi per l'ancoraggio dei nastri.

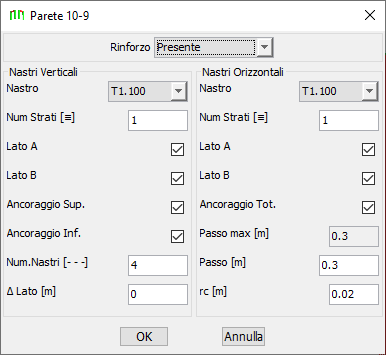

Maschera per l'inserimento o la modifica dei nastri verticali e orizzontali

•Rinforzo. Presente o Assente per inserire o eliminare il rinforzo

•Nastro. Il codice del nastro. Assente per non inserire il rinforzo.

•Num Strati [≡]. Numero di strati del nastro.

•Lato A. Se spuntato il nastro è applicato sul lato "A" della parete.

•Lato B. Se spuntato il nastro è applicato sul lato "B" della parete.

•Ancor.Sup. Ancoraggio superiore. Se spuntato il nastro verticale si considera  ancorato nella parte superiore della parete.

•Ancor.Inf. Ancoraggio inferiore. Se spuntato il nastro verticale si considera ancorato nella parte inferiore della parete.

•Num Nastri [- - -]. Numero di nastri verticali affiancati

•Δ Lato. Distanza dal primo nastro verticale al bordo della parete.

•Ancoraggio. Ancoraggio . Se spuntato il nastro orizzontale si considera ancorato ad entrambi gli estremi.

•Passo Max.: Campo di sola lettura. Riporta il passo massimo da utilizzare come indicato al §7.3.3.1(3) DT200

•Passo: Passo dei nastri orizzontali.

•rc [mm]. Raggio di curvatura dello spigolo del pilastro.

Maschera per l'inserimento o la modifica dei fiocchi di ancoraggio dei i nastri verticali in FRP delle pareti

•Fiocco. Fiocco presente dell'archivio dei fiocchi

•Largh. Nastri [mm]. Riporta la larghezza dei nastri da ancorare. Parametro di sola lettura.

•Ancorato.  Se spuntato il rinforzo si considera ancorato. Tale opzione è la stessa riportata nella maschera precedente.

•Num Fiocchi. Numero Fiocchi

•Piegato. Indica se il fiocco è piegato di 90°. Parametro di sola lettura. I fiocchi di ancoraggio dei tessuti in FRP di rinforzo delle pareti sono sempre non piegati.
