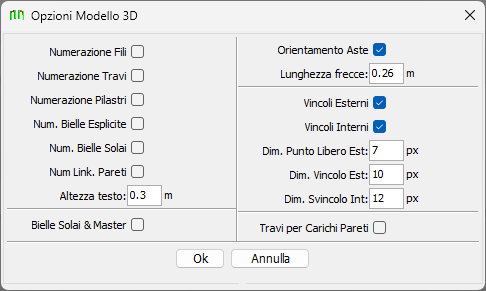

Il menù Opzioni Modello 3D permette personalizzare la visualizzazione Modello 3D

✔Numerazione Fili. Se spuntato abilita la visualizzazione dei fili fissi.

✔Numerazione Travi. Se spuntato permette la visualizzazione della numerazione delle travi. Per ogni trave sarà visualizzata una scritta nel formato n-p con n il numero della trave e p il numero del piano.

✔Numerazione Pilastri. Se spuntato permette la visualizzazione della numerazione dei pilastri. Per ogni pilastro sarà visualizzata una scritta nel formato n:p con n il numero del pilastro e p il numero del piano.

✔Num. Bielle Esplicite. Se spuntato permette la visualizzazione della numerazione delle bielle inserite dall'utente. Per ogni biella sarà visualizzata una scritta nel formato n/p con n il numero della biella e p il numero del piano.

✔Num. Bielle Solai . Se spuntato permette la visualizzazione della numerazione delle bielle inserite automaticamente da Jasp par la modellazione del comportamento membranale del solaio.

✔Num. Link Pareti . Se spuntato permette la visualizzazione della numerazione delle 4 travi inserite automaticamente da Jasp par la modellazione delle pareti.

✔Orientamento Aste. Se spuntato permette la visualizzazione dell'orientamento delle travi, dei pilastri e delle bielle.

✔Vincoli esterni. Se spuntato permette la visualizzazione dei vincoli esterni. Il colore di un vincolo è quello indicato nell'archivio dei vincoli.

✔Vincoli interni. Se spuntato permette la visualizzazione dei vincoli interni.  Il colore di un vincolo è quello indicato nell'archivio dei vincoli.

✔Bielle Solai & Master. Se spuntato permette la visualizzazione delle bielle inserite automaticamente da Jasp per la modellazione del comportamento membranale del solaio. Se spuntato permette di visualizzare, con il comando risultati/Modello 3D, i collegamenti tra un nodo master del piano ed i nodi ad esso collegati

Parametri permette di specificare le seguenti opzioni:

•Lunghezza frecce [m]

•Altezza testo  [m]

•Dimensione Punto Libero Esterno  [pixel]

•Dimensione Vincolo Esterno  [pixel]

•Dimensione Svincolo interno[pixel]
