Jasp esegue la verifica del fattore di comportamento verificando la regolarità in pianta, in altezza e se la struttura è torsionalmente deformabile.

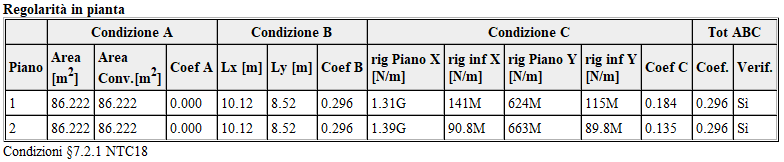

Regolarità in pianta

In questa tabella sono riportate le verifiche dei punti a), b) e c) del §7.2.1 NTC18, in particolare:

•Area: Area della superficie del piano

•Area Conv. Area della superficie racchiusa dalla linea convessa che circoscrive il piano.

•Coef. A = (AreaConv/Area -1)/0.05

•L1. Dimensione massima del piano lungo x

•L2. Dimensione massima del piano lungo y

•Coef. B = [Max(L1,L2)/min(L1,L2)]/4

•Rig. Piano X. Rigidezza dell'impalcato nel proprio piano per il sisma x.

•Rig. Inf. X. Rigidezza dell'impalcato per il sisma x

•Rig. Piano Y. Rigidezza dell'impalcato nel proprio piano per il sisma y.

•Rig. Inf. Y. Rigidezza dell'impalcato per il sisma y

•Coef. C = max(Rig. Inf. X / Rig. Piano X;Rig. Inf. Y / Rig. Piano Y )

•Coef tot ABC = max(Coef. A; Coef. B; Coef. C)

Per il calcolo della rigidezza di un impalcato nel proprio piano per il sisma x l’impalcato si considera come una mensola di calcestruzzo di lunghezza Ly e larghezza Lx, e di spessore pari allo spessore medio del calcestruzzo. Si calcola quindi la rigidezza della mensola rispetto a una forza orizzontale lungo x che agisce a un’estremità.

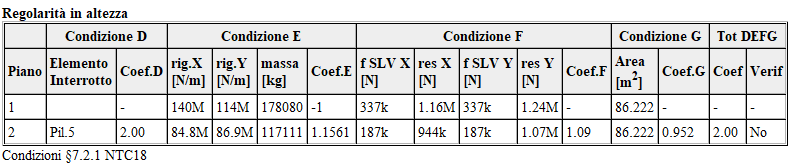

Regolarità in altezza

In questa tabella sono riportate le verifiche dei punti d), e), f) e g) del §7.2.1 NTC18. I coefficienti di verifica della regolarità in altezza sono calcolati dal confronto tra 2 piani successivi. Jasp li riporta solo per il piano superiore. In questa tabella sono presenti le seguenti colonne:

•Elemento Interrotto: è riportato eventualmente uno degli elementi verticali non presente nel piano corrente, ma presente nel piano inferiore.

•Coef.D Vale 0 se non vi sono elementi interrotti, 2 altrimenti

•Rig.X rigidezza del piano per gli spostamenti orizzontali lungo x

•Rig.Y rigidezza del piano per gli spostamenti orizzontali lungo y

•Massa. Massa del piano

•Coef. E. Coefficiente di verifica della condizione e) come definito nel §7.2.1 NTC18.

•f. SLV X: tagliando di piano sisma SLV lungo X

•Res X: Resistenza degli elementi verticali al sisma lungo X

•f. SLV Y: tagliando di piano sisma SLV lungo Y

•Res Y: Resistenza degli elementi verticali al sisma lungo Y

•Coef. F. Coefficiente di verifica della condizione f) come definito nel §7.2.1 NTC18.

•Area: Area della superficie del piano

•Coef. G. Coefficiente di verifica della condizione g). Jasp calcola tale coefficiente, a vantaggio di sicurezza, considerando la variazione di area tra due piani e non la variazione di dimensione come prescritto dalla Norma.

•Coef tot EFGH = max(Coef. E; Coef. F; Coef. G; Coef H)

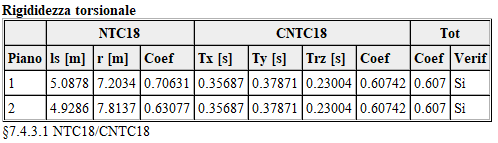

Rigidezza torsionale

Nella tabella “Rigidezza torsionale” sono riportati i parametri utilizzati dal programma per verificare se una struttura è torsionalmente deformabile. I simboli utilizzati fanno riferimento ai §§7.4.3.1 NTC18/CNTC18. Il coefficiente di verifica totale è il minimo tra i coefficienti NTC18 e CNTC18

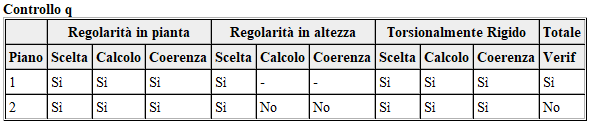

Controllo q

In questa tabella è riportato il controllo della coerenza tra le verifiche di regolarità e rigidezza torsionale e le scelte fatta dal progettista nella maschera menù Carichi/sisma.

Resistenza elementi sisma X e Y

Le NTC18, per la verifica del punto f) le NTC18 limitano la variazione del “rapporto tra la capacità e la domanda allo SLV” tra i diversi piani. La valutazione della capacità di un piano allo SLV è tutt’altro che agevole. In linea teorica bisognerebbe valutare la forza orizzontale che determina il superamento dello SLV di un piano. Ghersi[1] consiglia di calcolare la capacità di un piano allo SLV come la somma delle resistenze a flessione e a taglio delle colonne e delle pareti.

Jasp calcola la resistenza di un piano allo SLV come la somma delle resistenze dei soli elementi verticali, come di seguito riportato.

•Pilastri: La resistenza è la minima tra resistenza a taglio e resistenza calcolata a partire dei momenti resistenti nelle sezioni d estremità e la lunghezza del pilastro con la formula inversa della [7.4.5] NTC18, ossia V = (MRI + MRS)/Lp

•Pareti WCM: La resistenza è assunta pari alla resistenza a taglio.

•Pareti Shell. La resistenza SLV assunta pari alla resistenza a taglio considerando la sola armatura di base.

Conclusione. Secondo Ghersi[1]: “Tutte le indicazioni citate hanno senso in termini qualitativi ma rischiano di essere troppo condizionanti in termini quantitativi (non per niente l’EC8 le classifica come regole applicative, non come principi, e consente quindi di gestirle con buon senso). Il rischio è che tutti gli edifici vengano considerati non regolari , perdendo così di vista la reale importanza della regolarità”

[1]: A. Ghersi, P.Lenza, “Edifici Antisismici in cemento armato“, 2018, par.3.7.2, pag.116
