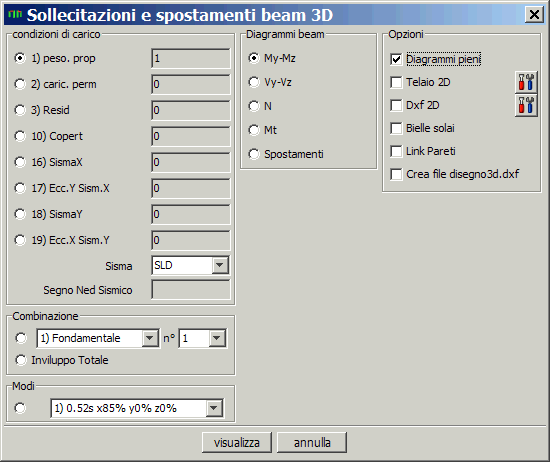

Visualizza in 3D i diagrammi delle sollecitazioni nelle travi e nei pilastri. All'avvio del comando viene visualizzata la seguente maschera di scelta:

Con questa maschera è possibile scegliere:

•Il diagramma da visualizzare:

oMy/Mz: Momenti flettenti

oVy/Vz: Tagli

oN: Sforzo normale

oMt: Momento torcente

oSpostamenti: Deformata

•La combinazione, l'inviluppo o l'azione di carico da visualizzare.

•Il modo da visualizzare.

Opzioni:

•Diagrammi pieni Se spuntata permette di visualizzare i diagrammi con delle superfici.

•Telaio 2d Se spuntata sono mostrati, in 3D, solo i diagrammi di un telaio bidimensionale verticale. Per scegliere il telaio utilizzare il pulsante .

•Dxf 2d Se spuntata i diagrammi del telaio verticale bidimensionale scelto vengono generati e visualizzati in dxf 2D. Per scegliere il telaio utilizzare il pulsante .

•Bielle Solai Se spuntata permette di visualizzare i diagrammi delle bielle definite da Jasp per la modellazione membranale dei solai.

•Link Pareti Se spuntata permette di visualizzare i diagrammi delle travi orizzontali definite da Jasp per la modellazione delle pareti con il WCM

•Crea file disegno3d.dxf Se spuntata Jasp crea durante ogni visualizzazione 3D un file dxf 3D. La creazione del disegno dxf 3D è alternativa alla creazione del disegno dxf 2D.

Nel caso di analisi dinamica le azioni sismiche SismaX, SismaY e SismaZ sono combinazioni quadratiche complete dei modi ed i relativi diagrammi hanno sempre un andamento positivo.

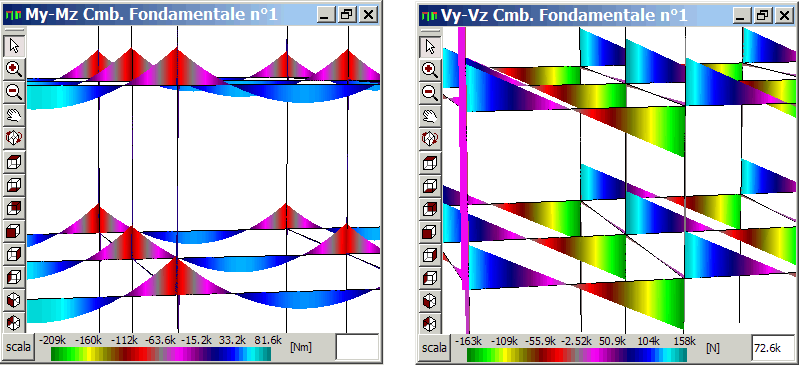

Cliccando sul pulsante visualizza sono visualizzati i diagrammi selezionati.


Per cambiare vista, come per le altre visualizzazioni 3D, utilizzare la barra degli strumenti  e/o il mouse (vedere menù 3D).

Nella parte sinistra della maschera è presente la leggenda con le sollecitazioni associate ad ogni colore.

Premendo il pulsante scala in basso a sinistra si avvia la seguente maschera:

Descrizione dei campi e dei pulsanti.

•Campo altezza Max permette di impostare l'altezza massima dei diagrammi

•Campo valore alt. Max permette di impostare la sollecitazione o lo spostamento associato all'altezza massima.

•Campo colore min permette di impostare scegliere il valore minimo da inserire nella scala dei colori.

•Campo colore max permette di impostare scegliere il valore massimo da inserire nella scala dei colori.

•Pulsante Default carica i valori min e max di default, ovvero i valori minimi e massimi riferiti all'intera struttura.

•Pulsante Auto carica i valori min e max di riferiti alle tensioni visualizzate nella 3D corrente. Utile se con il comando menu 3D/finestre si è scelto di visualizzare solo una porzione di struttura.

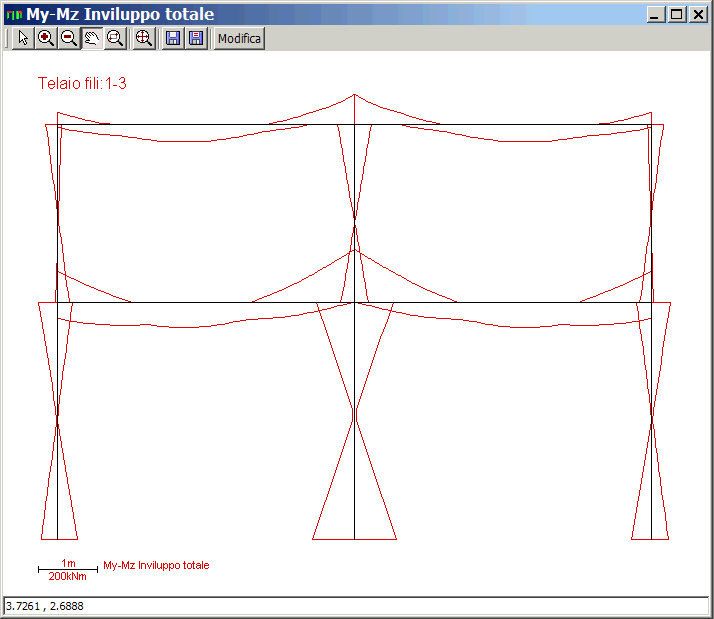

Se si è scelto di visualizzare un diagramma dxf in 2D compare la seguente finestra:

Premendo il pulsante modifica è possibile modificare la scala del diagramma.

I pulsanti  consentono di esportare in formato dxf il disegno visualizzato.
