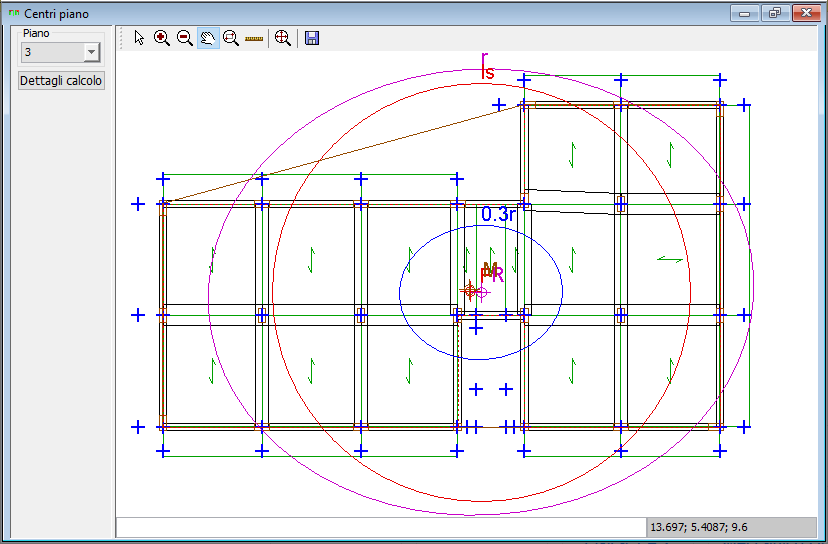

Visualizza, per ogni piano di tipo "esteso" :

•Il centro delle masse del solo piano visualizzato (M).

•il centro del tagliante di piano (F).

•il centro delle rigidezze (R).

•L'ellisse delle rigidezze (r) del piano selezionato rispetto al piano inferiore.

•Il cerchio con raggio ls, come definito nel §7.4.3.1 NTC18.

•L'ellisse delle rigidezze (0.3r) per la verifica di regolarità in pianta come indicato nel §4.2.3.2(6) EC8:2005

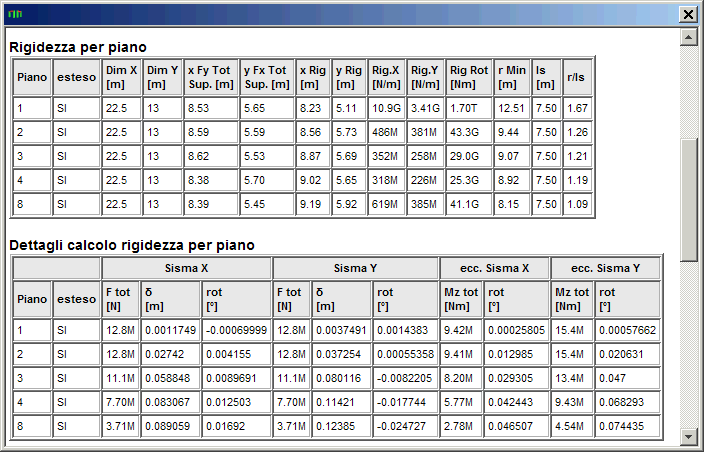

Con il pulsante Dettagli calcolo sono visualizzate le seguenti tabelle:

•Rigidezza per piano : sono riportati le rigidezze di piano. Sono presenti, tra le altre, le seguenti colonne:

ox Rig, y Rig : Coordinate del centro di rigidezza

oRig X: Rigidezza lungo l'asse x del piano rispetto al piano esteso inferiore.

oRig Y : Rigidezza lungo l'asse y del piano rispetto al piano esteso inferiore.

oRig Tors: Rigidezza torsionale del piano rispetto al piano esteso inferiore.

or/ls: Coefficiente definito al §7.4.3.1 NTC18. Se, per ogni piano, non è soddisfatta la relazione r/ls >1 la struttura è torsionalmente deformabile. Resta a cura del progettista fissare un idoneo coefficiente di struttura.

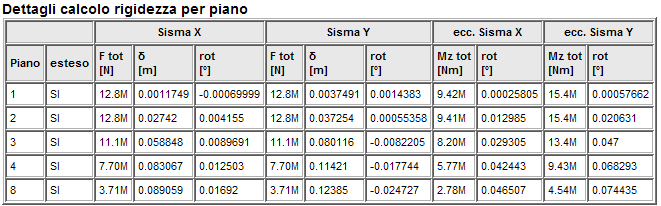

•Dettagli calcolo rigidezza per piano: sono riportati alcuni valori utilizzati per il calcolo delle rigidezze per piano.

•Fam cmb: Famiglia di combinazione considerata.
