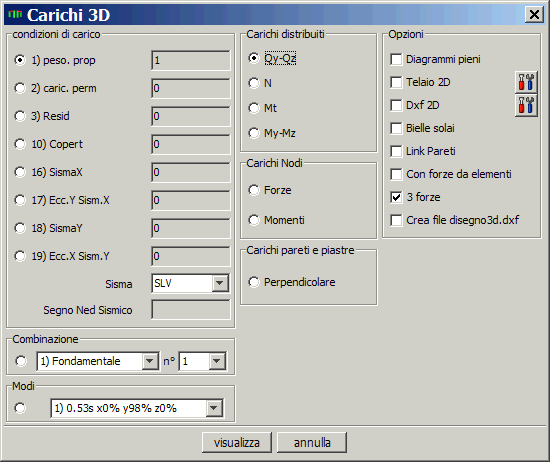

Visualizza in 3D i carichi distribuiti e concentrati. All'avvio del comando viene visualizzata la seguente maschera di scelta:

Con questa maschera è possibile scegliere:

•Il diagramma da visualizzare:

oQy/Qz: Carichi distribuiti trasversali, nel sistema di riferimento locale delle aste.

oN: Carico distribuito longitudinale, nel sistema di riferimento locale delle aste.

oMt: Carico momento torcente distribuito, nel sistema di riferimento locale delle aste.

oMy-Mz: Carico momento distribuito, nel sistema di riferimento locale delle aste.

oForze: Carichi forze concentrate nodali, nel sistema di riferimento globale.

oMomenti: Carichi momenti concentrati nodali, nel sistema di riferimento globale.

oCarichi pareti e piastre / perpendicolare: Carichi su pareti e piastre perpendicolari all'elemento.

•La combinazione o l'azione di carico da visualizzare.

L'opzione Con forze elementi se spuntata permette di visualizzare anche le forze concentrate sui nodi provenienti dagli elementi.

L'opzione 3 forze se spuntata visualizza per ogni forza concentrata (o per ogni momento concentrato) le tre componenti lungo i tre assi.

Nota Bene: Nel caso di analisi dinamica selezionando un'azione sismica SismaX, SismaY e SismaZ sono visualizzati i carichi concentrati relativi all'analisi statica.
