In questa pagina la soluzione fornita da Jasp viene confrontata con quella del programma 1CAMP distribuito gratuitamente dal prof. Piero Gelfi dell'Università di Brescia. Si ringraziano gli autori del software: Piero Ferrari e Francesco Nardini.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella sollecitazioni_winkler2.zip.

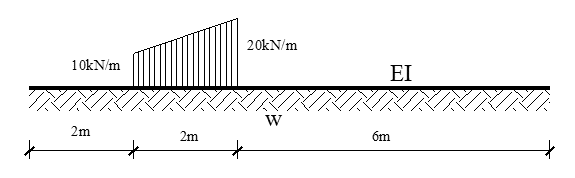

La struttura in esame è la seguente:

Carico trapezoidale su suolo di winkler

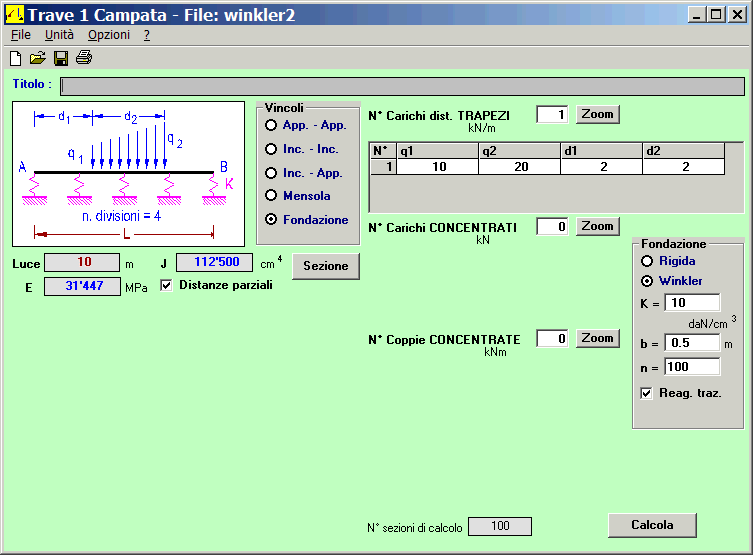

I dati di input del programma 1CAMP sono riportati nel seguente screenshot :

Software 1 Campata del prof. Piero Gelfi
download file 1ca

La trave ha lunghezza di 10m, J= 112500 cm4 , E = 31447 N/mm2, K1=100N/cm3 , b=50cm.
Il carico è di tipo trapezoidale e varia da 10kN/m nel punto x1 = 2m a 20kN/m nel punto x1 = 2m.

Le soluzione fornita da 1CAMP in termini di spostamento, taglio e momento è la seguente:

carichi e spinta del terreno

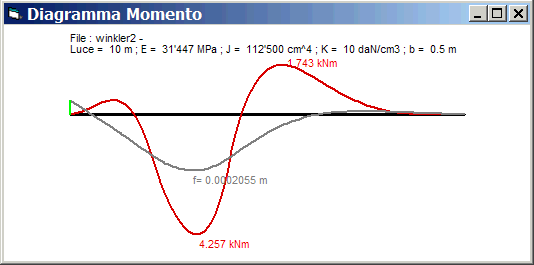

diagramma momento

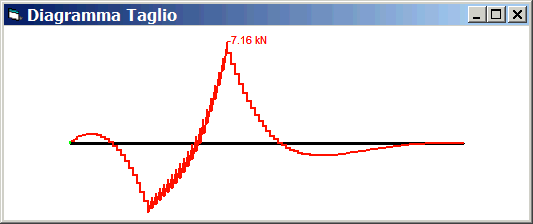

diagramma taglio

Il calcolo con Jasp viene effettuato con tre travi di Winkler di cemento di classe C25/30 (Rck 30) e di lunghezza rispettivamente di 2m, 2m e 6m. Download winkler10.jas.

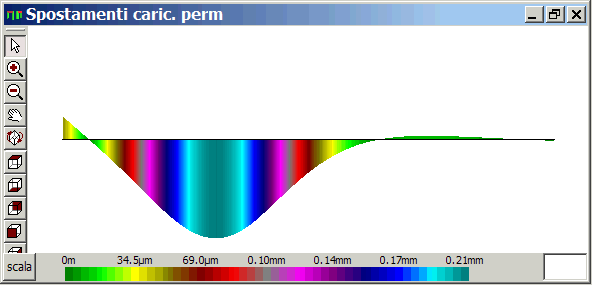

spostamenti trave di Winkler

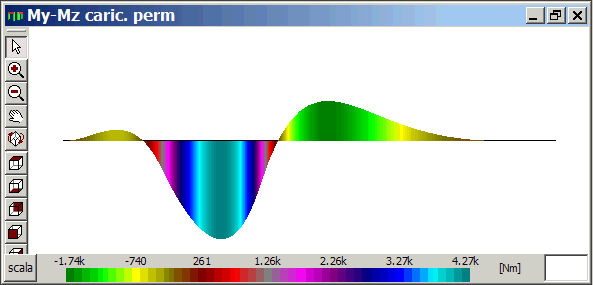

diagramma momento flettente trave di winkler

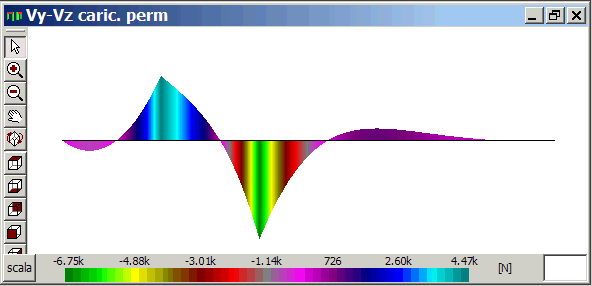

diagramma taglio trave di winkler

Le lievi differenza tra i risultati sono dovute alla discretizzazione operata dal software 1CAMP. Jasp invece risolve l'equazione della linea elastica su suolo di Winkler. Elevando il passo di discretizzazione di 1CAMP da 100 a 2000 i risultati convergono.

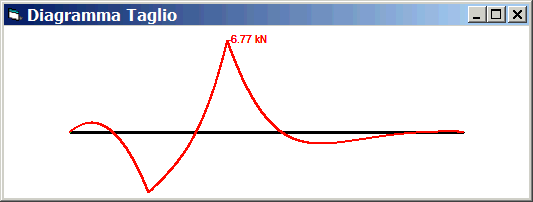

diagramma taglio con 2000 punti
