Questo test di validazione riguarda le verifiche del traliccio durante la posa in opera, subito dopo il getto.

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella solai_posa_traliccio.zip.
Le verifiche effettuate da Jasp sono confrontate con calcoli manuali fatti con un foglio Excel xls.

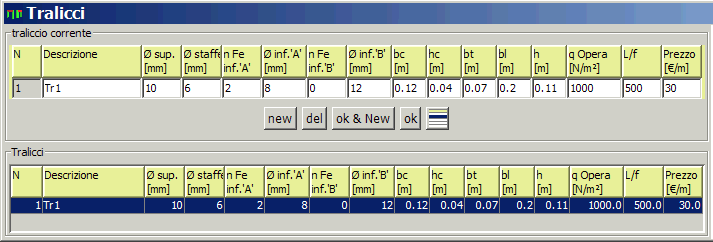

Dati del traliccio:


traliccio.jas

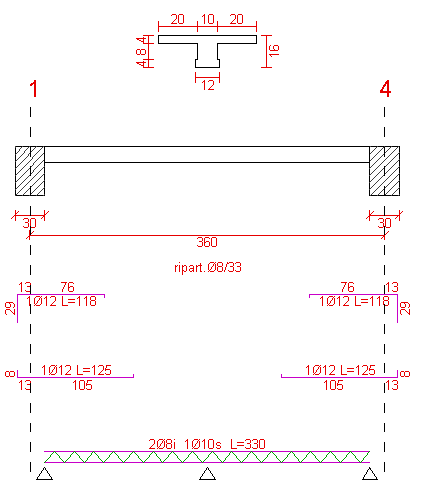

Geometria del solaio:

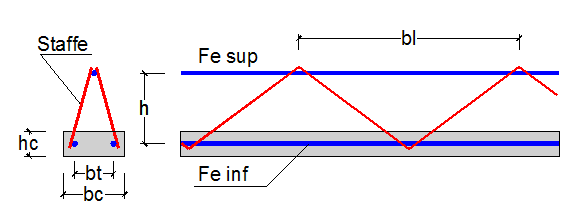

Per la verifica durante la posa il traliccio va preso in esame come un sistema reticolare ad aste sottili.[1][2][3]

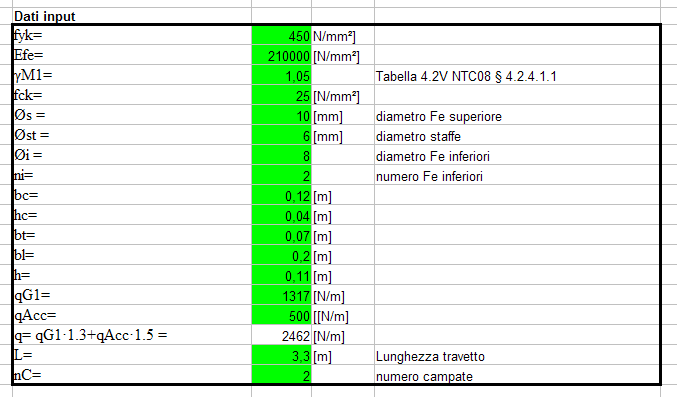

Calcoli manuali fatti con posa_traliccio.xls

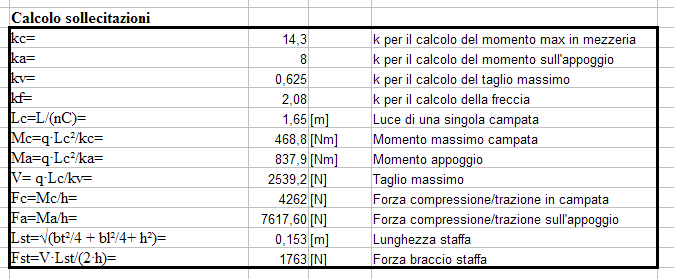

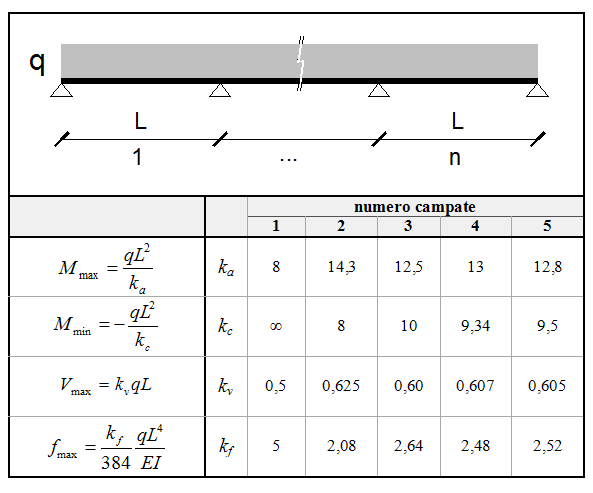

Per il calcolo delle sollecitazioni si fa riferimento alla seguente tabella.

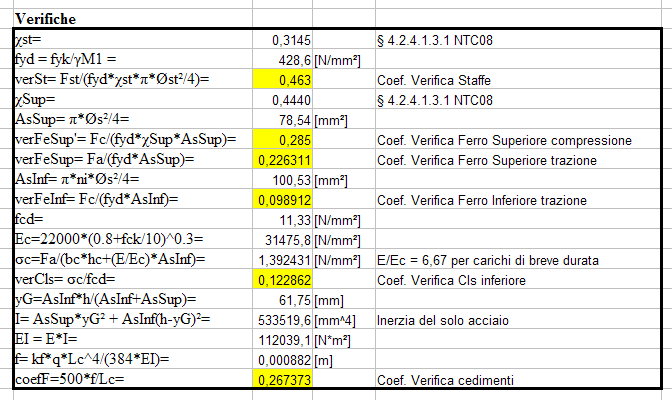

Le verifiche dei puntoni compressi sono effettuate tenendo conto dell’instabilità degli stessi come indicato nel § 4.2.4.1.3.1 NTC08.

L’abbassamento del traliccio subito dopo il getto è calcolato modellando il traliccio come una trave continua con inerzia pari all’inerzia della sezione resistente costituita dalle armature ovvero dai filanti inferiori e superiori.

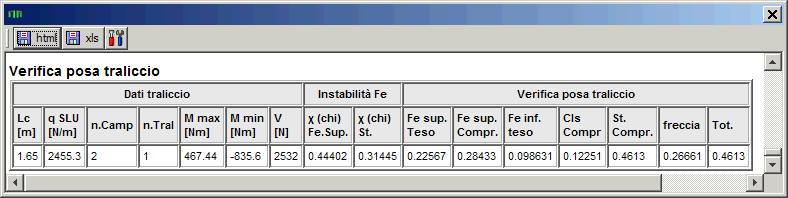

I coefficienti di verifica ottenuti con Jasp coincidono con quelli calcolati con il foglio xls.

[1] G. Ciscato -A. Mammino. Un solaio chiamato predalle. 1987, §3.4 pag 170, ALINEA
[2] V. Bacco. Il manuale dei solai in laterizio. 2010, §4.1.1 pag 171, ANDIL
[3] M.Sanginisi. Solai in cemento armato. 2011, §2.14 pag 53, Dario Flaccovio Ed.
