Questo test riguarda la verifica di un profilato IPE300 soggetto a pressoflessione in classe 2 e in classe 3. I risultati di Jasp sono confrontati con quelli ottenuti dal foglio di calcolo “Resistenza e stabilità dei profili a I e ad H (Annex B) 17/10/2013” presente  sul sito www.simonecaffe.it del prof. Simone Caffè all’indirizzo http://www.simonecaffe.it/images/ing_fogli_acciaio/01_Acciaio_Resistenza%20e%20stabilita%20dei%20profili%20ad%20I%20ed%20H%20Annex%20B_02.xls

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella acciaio_resistenza_IPE.zip.

IPE in classe 3

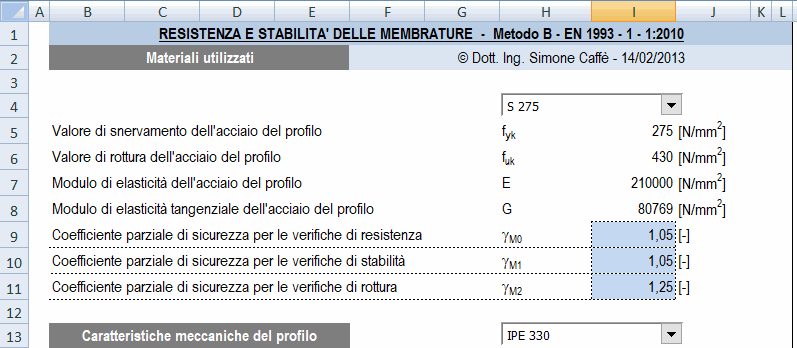

Le sezione è i materiali utilizzati sono i seguenti: IPE 330, acciaio S275

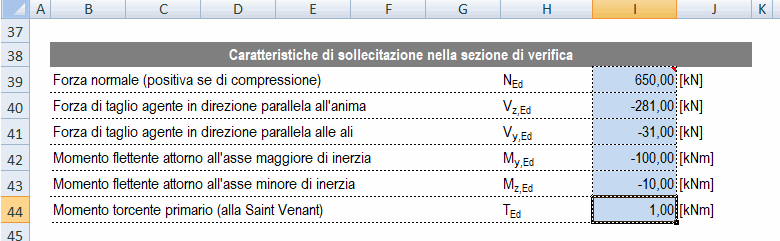

Le sollecitazioni agenti sulla sezione sono:

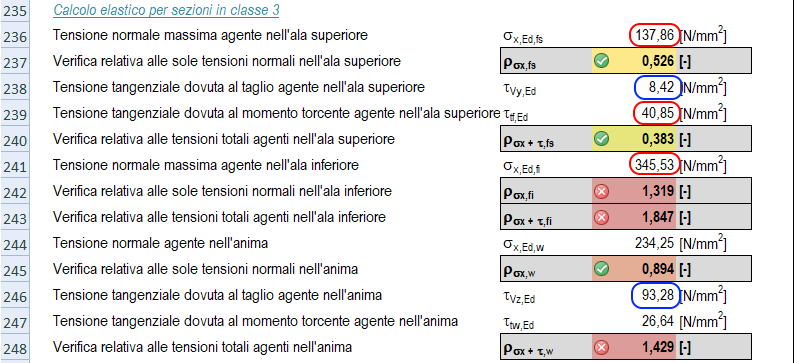

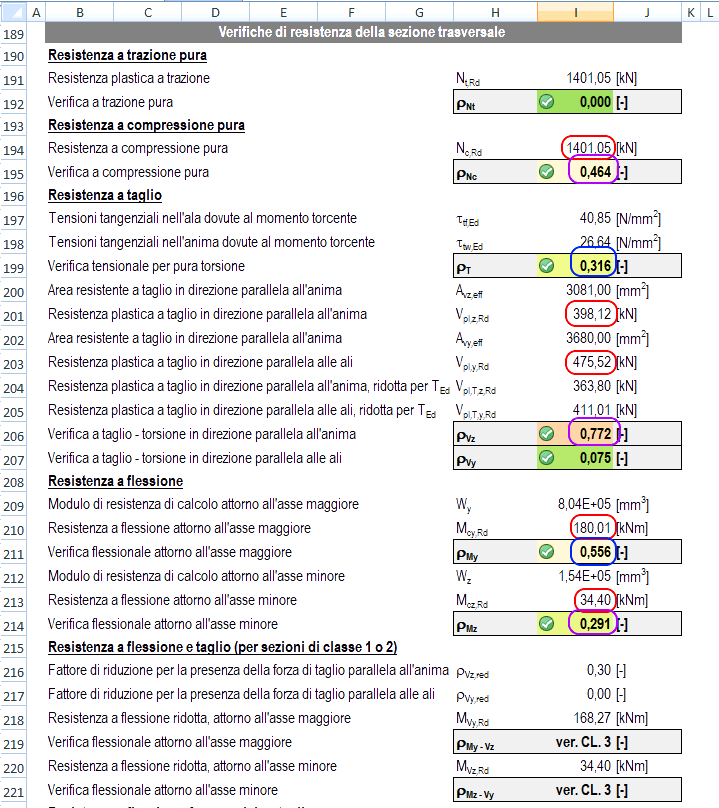

I coefficienti di verifica e tensioni calcolati dal foglio dell’ing. Caffè sono:

Il modello Jasp è il seguente:

Nel modello Jasp l’elemento con le caratteristiche indicate è la trave 1 posta, tra i fili 1 e 2. La sezione di verifica è la finale, con x = 1.

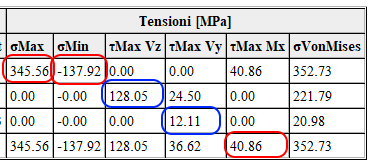

Le tensioni calcolate da Jasp sono:

I valori in blu sono diversi perché Jasp effettua il calcolo del taglio puntualmente in campo elastico, come permesso dal §4.2.4.1.2 NTC18 , mentre il foglio xls utilizza il procedimento approssimato riportato nel §4.2.4.1.2.4 delle NTC18.

Le tensioni calcolate con Jasp sono coerenti con quelle calcolate con il figlio di calcolo dell’ing. Caffè.

IPE in classe 2

La sezione è sempre una IPE 330, ma per portarla in classe 2 abbiamo scelto l’acciaio S 235

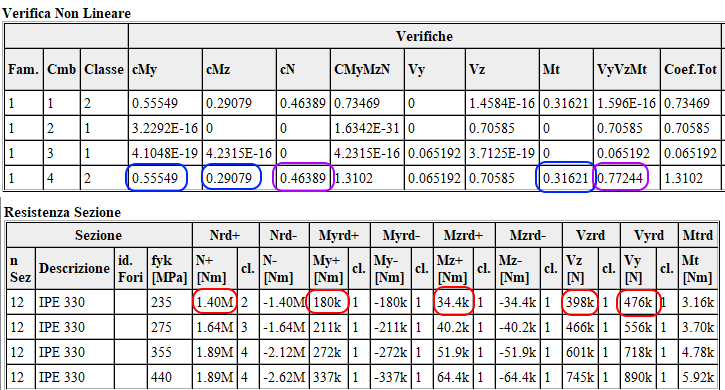

Nel modello Jasp l’elemento con le caratteristiche indicate è la trave 1 posta, tra i fili 1 e 2. La sezione di verifica è la finale, con x = 1.

Le sollecitazioni sono le stesse del caso precedente.

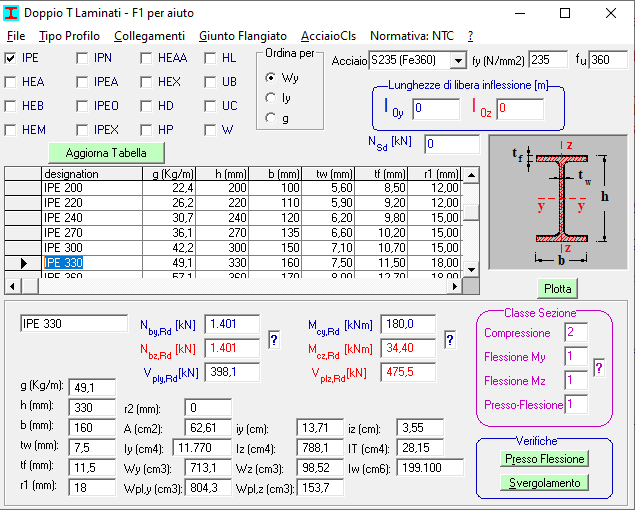

Valori identici si ottengono con il foglio di calcolo  PROFILI A DOPPIO T - Scheda di calcolo (ver. 1.9.1 - ZIP - 1,3 Mb) disponibile sul sito www.promozioneacciaio.it , oppure con il software Profili_v6 disponibile su sito del prof. Gelfi http://gelfi.unibs.it/software/Profili.htm
