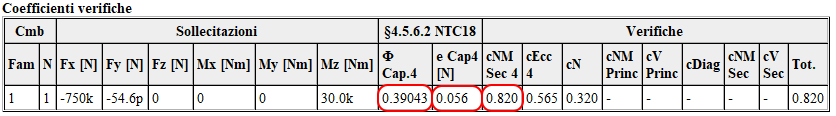

Quest'esempio di validazione si occupa delle verifiche a  resistenza e stabilità fuori dal piano previste del §4.5.6.2 delle NTC18

I file di input necessari per riprodurre l'elaborazione previsti dal §10.2 delle NTC sono contenuti nella cartella mur_resistenza_fuori_piano.zip.

I parametri della muratura sono:

Muratura nuova: fk = 7,8 Mpa;  γm= 2

Si considera un maschio murario di spessore t = 0,3 m, altezza h = 3,2m e L = 2m

In sommità è applicata una forza N = 750kN, ed un momento fuori piano di 30kNm

ρ si considera unitario.

Il calcolo dell’eccentricità è fatto con la formula e = Mz/N + h/200

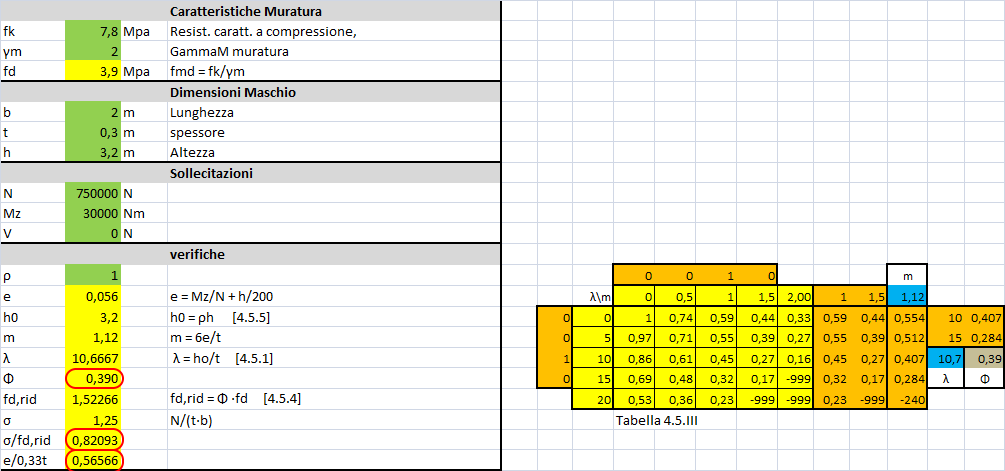

La verifica manuale è fatta con il foglio xls allegato in cui sono riportati tutti i passaggi.
